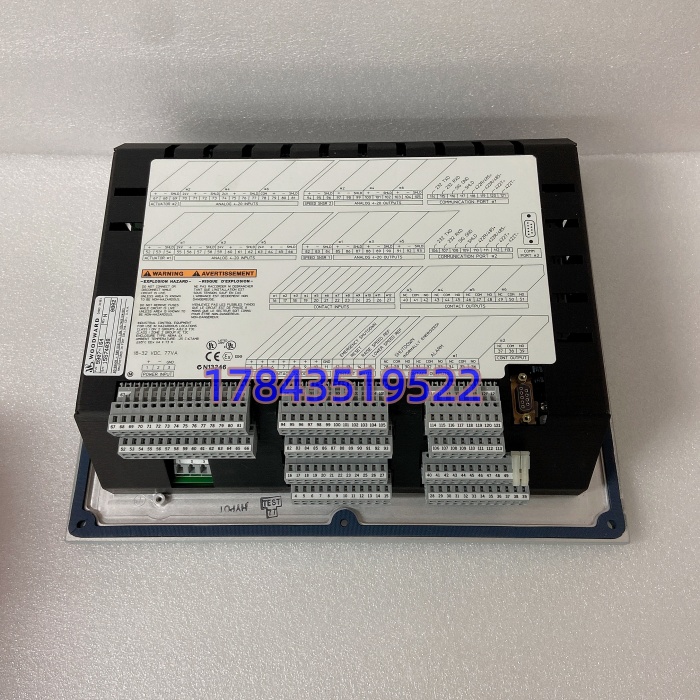

产品详情
· 型号：9907-164
· 品牌：WOODWARD
· 系列：505 / 505E Turbine Control
规格参数

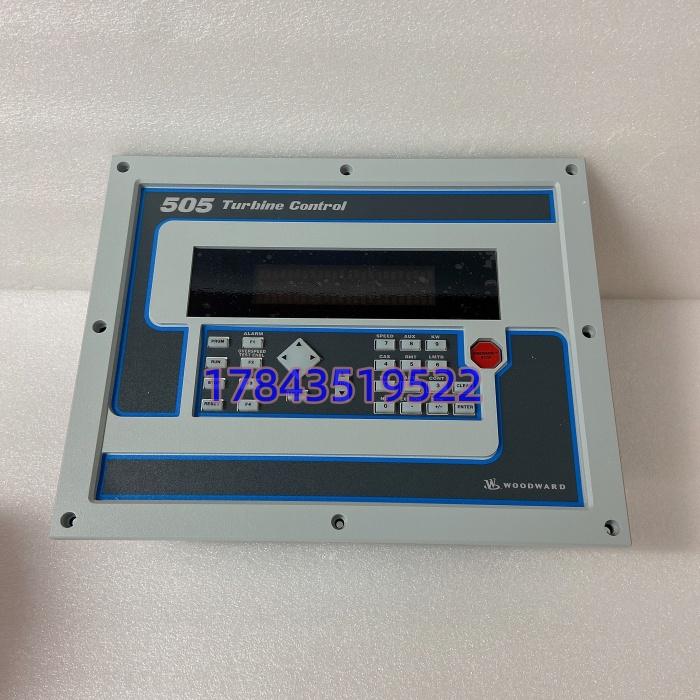

| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 505 系列汽轮机数字调速控制器 | 9907-164=24VDC 单抽/分程执行器型；166=宽压双执行器；167=带发电调压扩展 |
| 处理器 | 数字微处理器（505 专用核，非 x86） | 内置转速 PID+辅助 PID+串级 PID |
| 供电 | +24V DC，1 A 典型，整机 ≤14 W | 9907-166 才走 88-132VAC/90-150VDC |
| 转速输入 | 2 路磁电/霍尔脉冲，0-15000 RPM | 测速齿轮适配，断线诊断 |
| 模拟输入 | 6×4-20mA 可编程（抽汽压/主汽压/负荷/油温） | 光电隔离 |
| 数字输入 | 16 路干接点（4 专用停/允启+12 可编程） | 阀门限位、外联锁、超速试验 |
| 控制输出 | ±10V DC 或 4-20mA 伺服驱动；多路 4-20mA AO 上送 DCS | 驱动 MOOG 电液伺服阀 |
| 继电器输出 | 6×C 型触点 | 跳闸/报警/首出/远启停 |
| 通讯 | RS232（调试）+ RS422（Modbus RTU） | 505View / OpView 组态，无原生以太网 |
| 人机面板 | 2×24 字符背光 LCD + 30 键 | 就地超速试验、阀位/首出查阅 |
| 保护功能 | 超速硬件跳闸（<15ms 宣称）、低油压、真空低、临界转速避让 | 首出 SOE 毫秒级 |
| 工作温度 | -40℃~+60℃（MRO 页有标 -10~60，以原厂手册为准） | 前脸 IP54/NEMA4X，机箱体内 IP20 |
| 安装 | 505E 机箱背板插槽直插 | 支持断电更换，不建议热插拔 CPU 类 |
| 状态 | Woodward 505 平台已归为成熟长尾，9907-164 原厂停产后 MRO New Surplus/翻新为主 | 无同槽 Pin2Pin 继任，505XT 是升级族非直接替 |
产品介绍
从维护者视角看，9907-164 是汽机班最又爱又恨的件——爱它就地面板能独立跑完暖机升速不需 DCS 干预，恨它一旦转速 PID 漂移，操作工在集控室看转速稳稳的，现场透平其实已在临界转速附近蹭了三天。在某个自备电厂抽汽机组项目里碰过：9907-164（FRN 3.x）收 2 路磁电探头，其中一路屏蔽层端子松动，控制器内部投票切到单路，转速显示滞后 0.3 秒，升速过临界时跳机逻辑没提前避让，喘振 2 秒。这种故障 505View 连上读诊断字节才看得出，万用表查不出来。
严格来说，9907-164 只在 505/505E 机箱+24VDC 供电+单抽/分程执行器拓扑下是原配；Woodward 后来推 505XT/505E-Micro 是升级族，工程变量表和面板菜单结构都动了，不能直接插老机箱替身。TCO 上单件 MRO 价 3000-8000 块（New Surplus 贵些），但它能让一台老抽汽汽机不必做整体改 505XT 或迁 TSI+SIS 分离架构——后者单机组改造含超速保护重新取证，报价常破五十万。留 1 件同 FRN 冷备，是老汽机调速柜最该锁的 A 类件。
应用场景与库存策略
调速控制器最阴的失效是”软漂移”——PID 参数没丢、面板不报故障，但转速闭环增益随温漂缓变，并网瞬间负荷摆动大，ETS 不跳但汽机专业夜里睡不着。采购上 9907-164 原厂停产后 MRO 喊”全新”多是 505 停产前的仓底 New Surplus，翻新件怕 EEPROM 里老参数被清。
- 自备电厂/化工抽汽汽机：9907-164 跑单抽+分程调门 → 非它不可因 505E 机箱背板总线绑定且 DCS 只收 AO 不上控 → 建议每机备 1 件同 FRN 冷备（A 类顶格，调速器死=汽机停）。
- 透平膨胀机/小汽机（IGCC 辅机）：505 独立控转速启停 → 非它不可因透平启停顺序固化在 505 工程里 → 建议 Last-time-buy 按现网机数 50% 囤（两台汽机囤 1 件），FRN 拍照归档。
- 新建项目：绝对不选 505 老族，Woodward 主推 505XT 或外部 TSI+SIS → 采购阶段直接砍 9907-164。
- 改造陷阱：有人拿 9907-166（AC 宽压）当”同型号”替 → 供电不同，插 24VDC 机箱不启动；拿 505XT CPU 卡硬插老 505E 箱 → 背板 EEPROM 映射错，面板菜单全乱 → 运行装置只做 9907-164 同 FRN 备件。
- 无人值守站：调速器死了汽机不能自转 → 安全库存 = 1 件 Buffer 现场锁柜，不依赖供应商代管（涉超速安全，代管责任难划）。
真实案例：2021 年华北某化肥厂 25MW 抽汽汽机，505E 柜内 9907-164（FRN 3.2）运行第九年。集控发现并网后负荷偶尔阶跃 ±0.4MW，ETS 不动作。维保用 505View 读内部变量，发现辅助 PID 输出缓慢饱和、转速偏差积分项在临界转速区残留。克隆 EEPROM 备份后，厦门 MRO 调同 FRN 3.2 New Surplus 件 40 小时到，停电更换+重载参数，启机一次成功。事后把 9907-164 提 A 类，每台汽机锁 1 件同 FRN 冷备，并把所有在网件 EEPROM 半年一备份。那次若等原厂 14 周交期或盲目升 505XT 重做启停逻辑，单机停机损失约 30 万/天，一件备件不到 6000。
