描述
产品详情

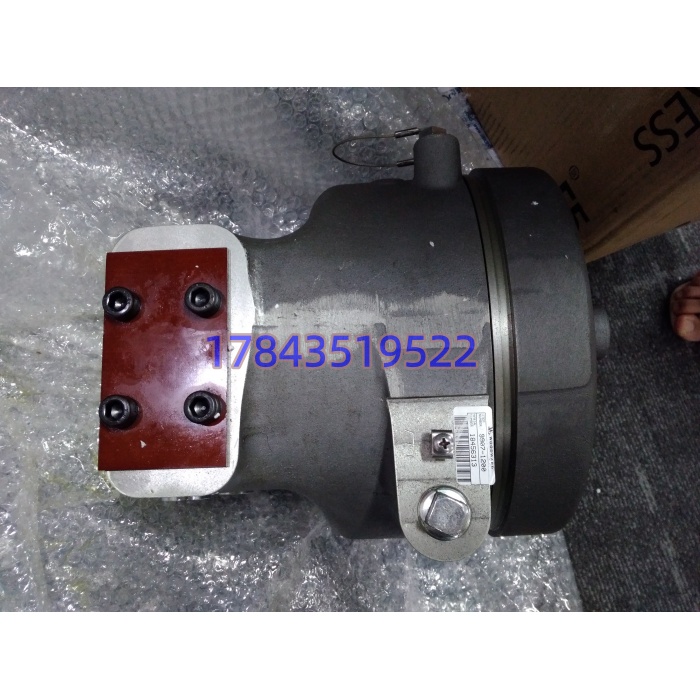

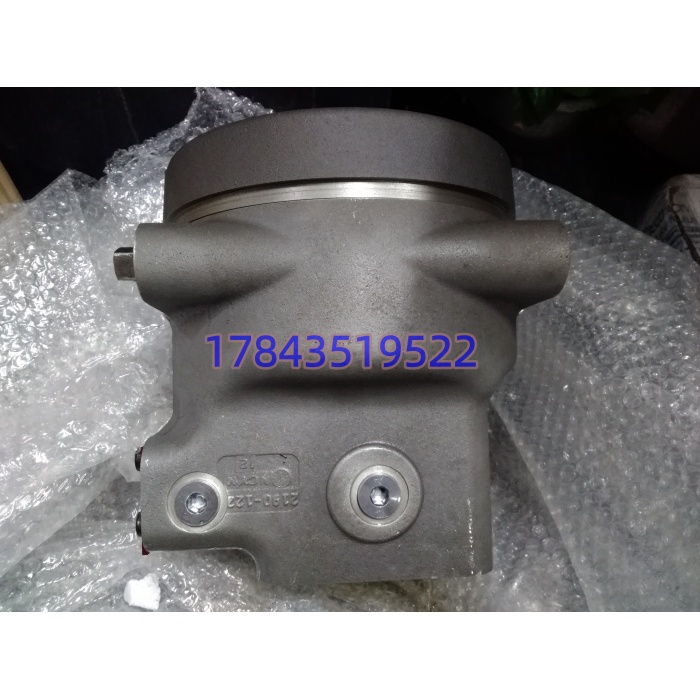

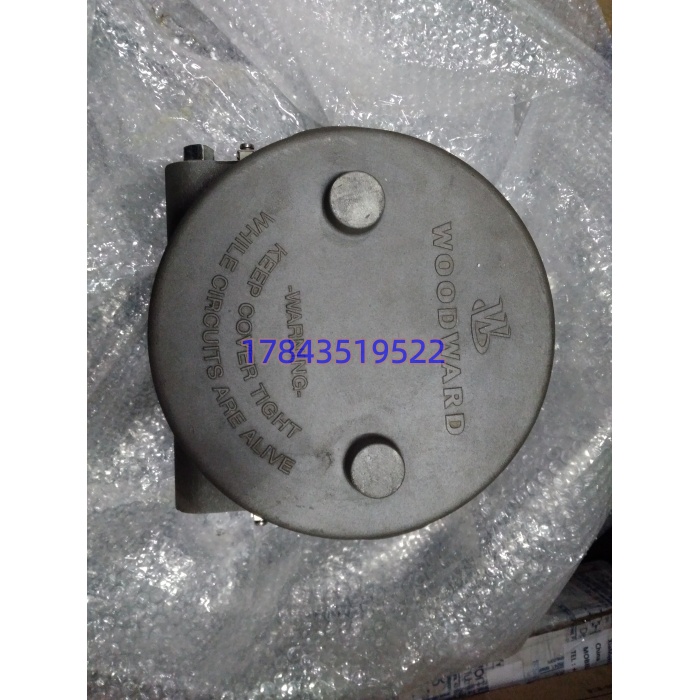

· 型号：9907-1200
· 品牌：Woodward Inc.
· 系列：505 / 505E / 505XT 控制模块
规格参数
| 参数项 | 典型值（9907-1200，据 Woodward 505 系列手册及 MRO 页交叉） |
|---|---|
| 产品定位 | 505 数字调速器核心 CPU 控制模块（Control Module） |
| 配套模块 | 必须配：9907-167（显示+键盘模块）、9907-XXX 电源模块（依具体 505 型号）、I/O 模块（依配置）；单买 9907-1200 只是 CPU 板，现场不能独立运行 |
| 处理器 | 32-bit 微处理器（早期 68000 系，后期升级），跑 505 固件 |
| 固件存储 | 板载 Flash，通过 505 配置软件（505 Developer/Service Tool）下装控制策略、PID 参数、临界转速表 |
| 速度输入 | 管理 2 路磁阻探头（MPU）或键相信号（57–20000 RPM 范围依固件），支持两路冗余测速 |
| 执行器输出 | 经 I/O 模块驱动：伺服阀（电液）、步进电机、4–20 mA 模拟执行器（依 505 具体型号配置） |
| 辅助 I/O | 经 I/O 模块管理：起动/停机命令、远程/就地切换、负荷增/减触点、4 路 4–20 mA 模拟量输入（转速设定、负荷反馈等） |
| 通信 | 标配 RS-232/RS-485（Modbus RTU），部分后缀支持 Modbus TCP 或 CANopen（需确认具体 Rev） |
| 保护功能 | 超速保护（独立通道或经 ProTech 联动）、加速度限制、临界转速避开、启动失败监测 |
| 指示 | 模块本身无面板 LED，状态经 9907-167 显示模块呈现（RUN/ALARM/TRIP/CFG） |
| 供电 | 经 505 电源模块由外部 24 VDC 或 88–132/176–264 VAC 供给，CPU 板本身不直接接外部电源 |
| 安装 | 505 机箱内部专用插槽（导轨+锁紧柄），非 DIN 单模安装 |
| 热插拔 | 不支持（更换需整机下电或切旁路，505 无在线 CPU 热插拔机制） |
| 工作温度 | 0…+60 ℃（机箱内，转售页标 -40 起是错嫁 MicroNet 或 CPC 参数） |
| 尺寸/重量 | 约 200×150×30 mm / 0.3–0.5 kg（裸板） |
| 生命周期 | Woodward 505 系仍活跃但 9907-1200 老批次入 Legacy；新 505XT 用不同 CPU 板，老 505E 仍在产但核心模块交期拉长，市面 NOS/拆机流通 |
产品介绍
从维护者视角切：505 调速器最容易被当成”黑盒”忽略的，是它的 CPU 模块里固化了两张表——PID 参数表和临界转速避开表。在某个 135 MW 汽轮机组上碰过，#2 机 505E 调速器（9907-1200 核心）连续三个月每次冲转过 2100 rpm 就”Acceleration Trip”，查磁阻探头间隙（0.8 mm 合格）、查执行器行程、查 EH 油压，两周没结果。最后用 505 Service Tool 读 EEPROM 里的临界转速表，发现 2050–2150 rpm 区间被前人设了”Soft Set”避开带，但机组大修后临界转速实际移到 1980–2080 rpm，避开带没跟着改，冲转时加速度超限跳闸。修改避开带后一次冲转成功。这块 CPU 模块的价值不在 32-bit 处理器多快，在它把”转速闭环+加速度限制+临界转速避开+负荷分配”四件事锁在同一块 Flash 里——上位 DCS 只给转速设定值，所有动态过程在 505 内部完成，外部干扰不经过控制环。
严格来说，9907-1200 只在 505 机箱里合法存在，插 MicroNet 机箱不对（MicroNet 用 5400/5500 系 CPU），插 505XT 新机箱要看 Rev 兼容性（XT 用后继 CPU 板，老 1200 可能不认新固件）。Woodward 未宣 9907-1200 硬 EOL 但老批次越来越少，国内 NOS 价 6000–12000 元，拆机 3000–7000 元，配套 9907-167 显示模块单件 2000–4000 元。TCO 层面归 A 类转速控制心脏件：单板不贵，但汽机/燃机转速控制一旦 CPU 隐性故障=临界转速避开带失效或 PID 参数漂移，冲转失败或超速风险直接威胁转子安全。备件策略上，每台 505 调速器按”同型号 1 件 NOS 热替换 + 厂库 1 件同 Rev NOS 冷备”，且 EEPROM 里的 PID 表、临界转速表、负荷限值必须在每次大修后用 505 软件备份存档，别只存裸件。
应用场景与库存策略
505 CPU 模块最阴的故障不是 RUN 灯灭，是”EEPROM 里临界转速表悄悄偏移+PID 参数微调”——冲转时加速度超限跳闸，运行工以为是摩擦或油温问题，反复暖机耽误并网。
- 火电汽轮机 DEH/505 旁路调速（9907-1200 跑转速闭环+临界转速避开，磁阻探头两冗余）：非它不可（505 算法+EEPROM 参数绑定）→ 建议每台机组 1 件 NOS 热替换 + 厂库 1 件同 Rev NOS 冷备，505 工程文件定期备份。
- 燃机启动系统（505 控启动电机转速，直到燃机自持）：替代需重做 505XT 升级 → 建议 LTB 按机组残寿 10 年囤 2 件同后缀 NOS。
- 压缩机防喘振旁路（505 做辅助转速控制，非主保护）：允许单 CPU 非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可，但上机前用 505 软件校验 EEPROM 校验和。
- 老 505E 改 505XT 过渡期（保留现场磁阻探头和执行器接线不变）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：华北某 135 MW 自备电厂，#3 机大修后三次冲转失败，均在 2050 rpm 附近报”Acceleration Trip”。汽机班查摩擦、查油温、查真空、查胀差，一周没结果。最后热控专工用 505 Service Tool 连接 9907-1200 读 EEPROM，发现临界转速避开带设在 2050–2150 rpm（大修前转子末级叶片补焊后临界转速下移约 80 rpm，但避开带没更新），冲转加速度在 1980–2080 rpm 实际共振区超限跳闸。修改避开带为 1950–2050 rpm，第四次冲转一次成功并网。库房有件 2016 年 LTB 囤的同 Rev NOS 9907-1200，没用上但 EEPROM 参数备份帮了大忙。事后该厂把 505 从”随坏随买”改成”每台 505 调速器 1 NOS 热替换 + 厂库 1 NOS 冷备”，并把”大修前读 EEPROM 临界转速表+PID 参数存档”写入标准作业程序。反思很直白：505 CPU 模块不常电子坏，但 EEPROM 里两张表（临界转速+PID）随运行经验微调却没人同步存档，比硬件故障更耗启机时间——一次冲转失败就是八小时加几万方天然气。
