描述
产品详情
· 型号：8440-1713 D（Woodward Catalog 8440-1713, Rev D — 505 CPU/I-O Module）
· 品牌：Woodward
· 系列：505 / 505E Digital Governor for Steam & Gas Turbines / Centrifugal Compressors
规格参数
- 模块类型：505 微处理器调速器主机（含 CPU、Analog I/O、Discrete I/O、Trip Logic）
- 适用机械：单/双缸抽凝/背压式蒸汽轮机、小型燃气轮机、离心压缩机（依 505 vs 505E 功能差别——E 版多抽汽/补汽控制）
- 转速传感器输入：2 或 3 路（Magnetic Pickup / Proximity Probe，RPM 范围 0~99999，典型 10~30000 rpm 可组态），支持 Broken Wire Detect
- 模拟量输入：2× 4~20mA / 1~5V 外部信号（通常 Load Reference / Steam Pressure Feedback 依组态）
- 模拟量输出：2× 4~20mA 监视（Speed / Valve Position / Load 可组态）
- 数字量输入(DI)：8 pt（24V DC 干/湿接点，典型 Start / Stop / Raise / Lower / Trip Reset / Remote/Local / Cas/Auto）
- 数字量输出(DO)：6 pt（继电器 SPDT 或固态，典型 Run / Alarm / Trip / Valve Limit 指示）
- 跳闸功能：硬件超速保护(Overspeed Trip)独立通道，可测试(Overspeed Test)，符合 API 612/616 要求
- 通讯选项：部分 Rev 支持 Modbus RTU RS-485（需 Option Enable 及接线）——早期基础版无，确认现机功能
- 前面板接口：连接 505 键盘/LCD（8440-1714 或 8440-1675 操作员界面模块）或可接 Woodward Watch Window PC 软件 via RS-232/485
- 供电电压：24 V DC ±10%（典型消耗 < 15 W），部分版允 18~32 V DC
- 状态指示：PWR / RUN / TRIP / ALM LED，前面板 LCD（若配键盘模块）显示 Speed/Setpoint/Status
- 编程/组态：Woodward Graphical Application Programmer (GAP) 或 505 Configuration Software (DOS/Win版 依年代)，参数存 EEPROM + 电池备份 SRAM（部分带超级电容）

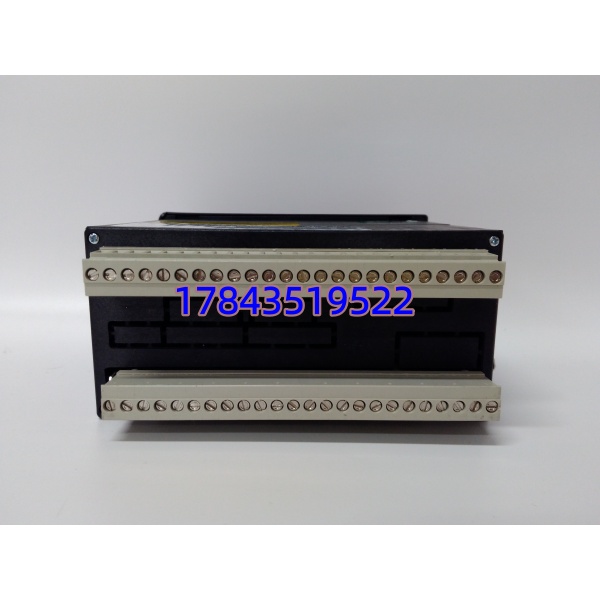

- 安装方式：面板/机架 mount（505 标准 DIN 或 NEMA 柜门安装——模块本体栓入 505 外壳），通常配专用 I/O 端子块
- 工作温度：0 ～ +60℃（部分资料 -20～+70℃ 强化），存储 -40～+85℃
- 湿度：5% ～ 95% RH 非凝露
- 认证：CSA / UL / CE / API 616compliant (design)

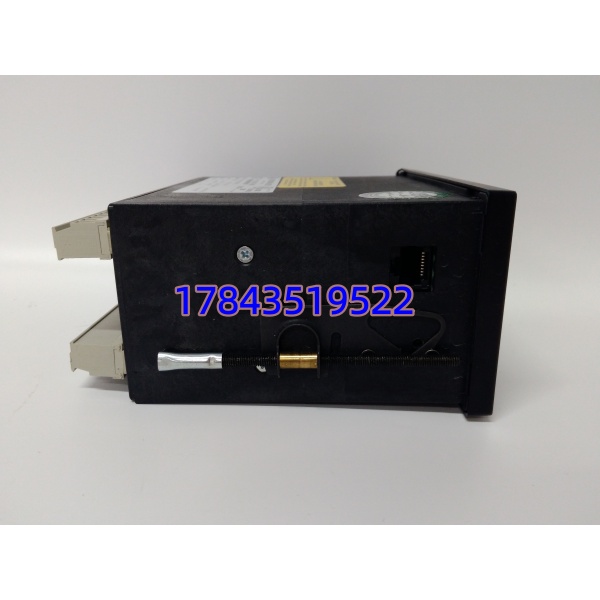

- 尺寸（模块本体）：约 200×130×60 mm (H×W×D，505 标准)
产品介绍
（从停机损失视角+历史生命周期验证切入）
碰过电厂给水泵汽轮机（小汽机）配 Woodward 505 — 8440-1713D 运行第 11 年莫名 Overspeed Test Failed无法复位，查是 EEPROM 单元写磨损导致参数段校验错——旧版 Rev B 尤甚，Rev D 改善但仍有。它是汽轮机调速”大脑”，坏=机组不能冲转=整炉降负荷等待调货（Woodward 原厂有时 6~12 周特殊订货）。按 ABC-A 管，特别是单汽机配置无旁路的一定要冷备。
严格来说 8440-1713 不同 Rev (A/B/C/D/E) 固件功能微差——升 Rev D 通常可向下兼容读老配置但建议用 GAP 做 “Upload from Module” 存 .gap 文件再换。新卡 EEPROM 空需从备份下装或从上位(Watch Window) 读原参数写入。TCO：单台 50~100MW 小机停机损失 > ¥200k/天，505 模块占整机投资 < 0.5%，留一件冷备 ROI 极高。
应用场景与库存策略
痛点：自备电厂给水泵小机/主汽机调速用 Woodward 505 — 模块故障无备件→无法冲转→机组启动推迟数日至数周→发电损失巨大。
典型场景与备货建议：
- 火电/联合循环自备电厂（小机给水泵汽机 505 调速） — 单/双缸抽凝 ⇒ 建议按每 505 控制柜留 8440-1713D ×1 件冷备（A 类），若多台同型可中心库共担 1 件但响应时间 ≤4h
- 石化/炼油压缩机防喘控制（505E 版） — 离心压缩机调速 ⇒ 建议 VMI 或自留 1 件（注意确认 505 vs 505E 功能区别——E 版多抽汽控制，订货号不同）
- 老厂延寿（1998～2012 投运 505 系列） — 原设计即该件 ⇒ 立即核现在役数量，Last-Time-Buy 同 Rev ×1～2 件计入战略呆滞准备金
- 已计划升 Woodward 505‑EH 或 Micronet / NetCon 平台 — 过渡期仍建议留原件 ×1 覆盖迁移前突发故障
真实案例：
北方某自备电厂 #3 给水泵小机（50MW 等级）启动前做 Overspeed Test 报 Config Checksum Error无法完成——505 (8440-1713D Rev C) EEPROM 段坏。原工程 .gap 备份在旧笔记本（侥幸还在），库房有两年前按建议采购的 Rev D NOS 一件，断电拔旧插新 → Watch Window 软件下装备份参数 → Overspeed Test PASS → 冲转正常。无冷备按历史 Woodward 特殊订货欧州仓 7 周。事后按”每台小机 505 留同 Rev 模块 ×1″ 设 A 类备件。
