描述
产品详情

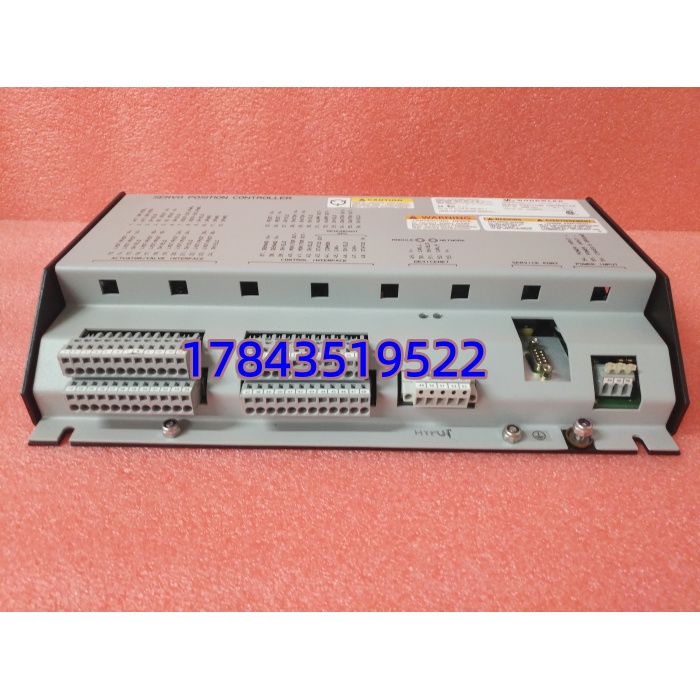

· 型号：8200-226（关联 P/N 5440-326 / 9907-826 etc. 依出货包装）
· 品牌：Woodward Inc.
· 系列：Woodward 8200 Series — Digital Input Module for Micronet Plus / DSLC Turbine Control System
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | Woodward 8200 Series 数字量输入模块（24 VDC DI, 32 Channel） |
| 模块型号 | 8200-226（早期目录亦标 8200-0226；关联 order code 5440-326） |
| 适用系统 | Woodward Micronet Plus / Micronet TMR（早期）、DSLC 及 505/5000 汽轮机控制柜 8200 I/O 机架 |
| 输入通道数 | 32 通道，分组为 4 × 8 ch（每组共 COM 参考电位） |
| 额定输入电压 | 24 V DC（允许 18–32 V DC），逻辑 “1” 阈值 Typ. 15 V DC |
| 输入类型 | 湿接点（外部供 24VDC）Source 或 Sink 可组态；部分应用支持干接点 + 板上拉 |
| 输入电流 | 典型 3–7 mA @ 24VDC 每通道（经限流电阻及光耦 LED） |
| 隔离方式 | 通道组-逻辑 光电隔离 ≥1500 V rms (1 min)；通道组内共 COM 不隔离 |
| 状态指示 | 前面板每通道/组 LED（ON=信号有效）+ Module Healthy LED + Comm LED |
| 诊断功能 | 通道开路/短路检测（需使能）、上电 BIT（Board Integrity Test）可读回 CPU |
| SOE 支持 | 事件顺序记录（需 CPU 及固件支持 —— Micronet Plus 通常 1 ms 分辨率 SOE 使能） |
| 背板接口 | Woodward 8200 I/O 机架并行/串行背板（与 CPU 或 NetBridge 通信） |
| 热插拔 | 支持在线插拔更换（建议确认模块状态先 Fault/Healthy 再换；冗余配置无扰） |
| 供电方式 | 由 8200 I/O 机架背板 5V/24V 逻辑供电（现场 DI 信号独立取外部 24VDC） |
| 功耗 | ≤ 5 W（满载 32 ch ON） |
| 工作温度 | 0℃ ～ +60℃（控制室柜内；部分 Conformal Coat 版 -25～+70℃ 依批次） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规/标准 | CE、UL 508 / EN 61131-2 Type 1/3 输入 |
| 安装方式 | 插入 Woodward 8200 I/O 机架槽位（与 DO/AI/AO 混插），带锁定杆 |
| 尺寸/重量 | ≈160×30×230 mm / ≈0.25 kg |
产品介绍
现场实测发现——Woodward DI 模块极少全坏，常见是某组 COM 端光耦轻微劣致阈值上移：某 100MW 汽机 Micronet Plus 柜 8200-226 采集危急遮断电磁阀位置反馈，大修后一组 8 点偶发”闪 0″（现场端子排微氧化增接触电阻超光耦门槛），因 SOE 正常被捕捉提前发现。它干的活就是把跳闸按钮/阀位限位/保护动作接点经光耦送 CPU 做逻辑+SOE——比普通 PLC DI 卡多与超速保护通道联动（部分 DI 可直送 Overspeed Trip Path 做硬件级表决，依组态），故障隐蔽性高建议每年做通道通断抽检。
Woodward 对部分早期 8200 I/O 已 Legacy/Discontinued（新项目推 Micronet TMR MBC I/O 或 EasyGen），在役汽机/燃机调速柜躲不开。市面流通多为 NOS 及拆机测好，采购必要求插回原 8200 I/O 机架识别正常 + 带现场 24V 模拟信号抽至少 4 组通道读回正确(On→1 / Off→0) + Module Healthy LED 绿截图。按 ABC 分类——汽机/燃机调速 DI 卡归入 A 类（采集跳闸按钮/保护动作/阀门限位），建议每调速柜或每 2–3 面同类机架备 1 件 Buffer Stock（注意与现网 8200-226 完整 P/N 一致）。TCO 算一次保护动作信号采集丢失致超速或停机拒动风险，不是单卡价。
