描述
产品详情

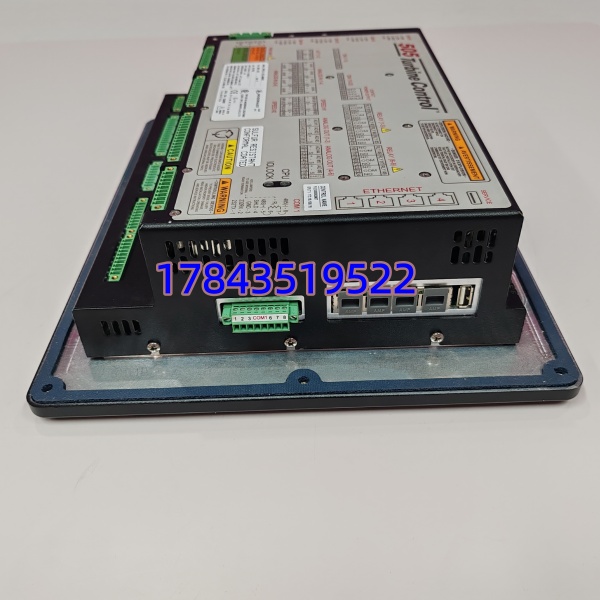

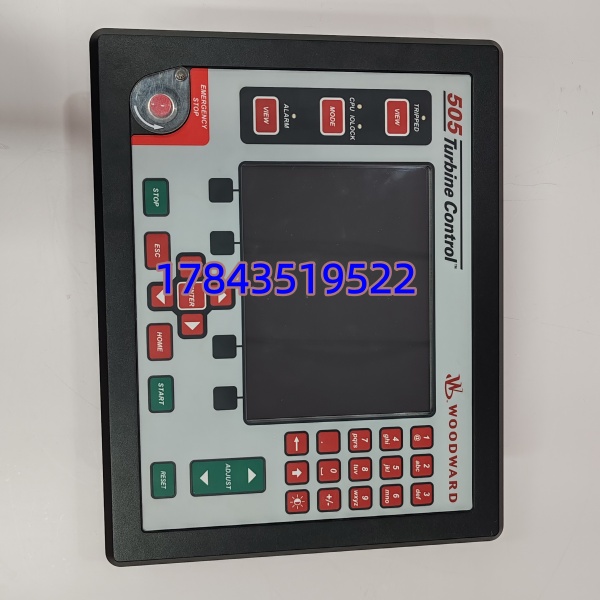

· 型号：8200-1302
· 品牌：WOODWARD（伍德沃德）
· 系列：505D 数字调速控制器
规格参数
- 供电电压：18–36 V DC（典型 24 V DC）
- 转速输入：2 路冗余输入，支持磁阻、涡流或接近开关传感器
- 模拟量输入：8 路可配置通道（4–20 mA、0–10 V 等）
- 触点输入：20 路（默认含停机、升速、复位、降速）
- 模拟量输出：2 路 4–20 mA（控制或监视用）
- 继电器输出：8 组 Form-C 继电器（报警、跳闸、状态指示）
- 通信接口：支持 Modbus RTU/TCP、RS-485，部分含以太网
- 控制精度：稳态转速调节精度约 ±0.05%
- 响应时间：<10 ms（典型）
- 工作环境：-30℃ 至 +70℃，防护等级 IP54
- 认证标准：ATEX 防爆、IACS UR E10 船用等（以具体铭牌为准）
产品介绍
Woodward 8200-1302 是 505D 系列数字调速控制器，专门用来搞定蒸汽轮机、燃气轮机和大型压缩机的转速与负荷控制。它把调速逻辑、保护功能和操作面板全包圆了，既能独立控制单机，也能通过 Modbus 轻松接入 DCS 系统。
相比传统的机械液压调速或老式电子调速器，它的核心优势在于控制稳、保护全。内置的自动启停序列和临界转速避让功能，能大幅减少人为误操作带来的风险。
应用场景与行业案例
- 汽轮发电机组：负责从盘车、暖机、升速到并网带负荷的全流程控制，保障小机组稳定运行。
- 工业驱动透平：在炼化、化肥厂驱动压缩机或泵组，通过转速闭环控制精确匹配工艺流量与压力。
- 船舶动力系统：凭借船用认证，胜任船舶主推进和辅机发电控制，扛得住海上高盐雾和振动环境。
我在现场遇到过一台老机组，原来的调速系统老化导致转速波动大，一加减负荷就容易跳机。后来整体换成 8200-1302，利用它自带的自动升速曲线和 OptiTune 自适应 PID，重新整定了参数。开机后转速波动直接压到了 ±0.1% 以内，负荷升降顺溜多了，彻底解决了“游车”的老大难问题。
常见问题解答 (FAQ)
- Q1：它支持冗余配置吗？
控制器本身支持双路冗余转速输入，一路故障时能自动切到另一路。如果需要更高可靠性，可以考虑双控制器热备方案，但这需要额外的硬件配置和逻辑设计。
- Q2：换上新模块后需要重新标定吗？
如果新模块和旧件的硬件版本、固件完全一致，且只是单纯的硬件损坏替换，通常可以直接下载原有的配置文件。但为了安全起见，强烈建议在现场重新做一次转速探头校验和执行机构行程标定。
- Q3：如何区分新旧版本？
不同批次的 8200-1302 在防护细节上有区别。曾有部分批次因前面板密封工艺问题发布过服务通告，采购时最好提供完整的序列号，让厂家或专业服务商帮忙核对具体配置和整改状态。
- Q4：现场出现转速波动该怎么排查？
先看控制器面板有没有报警代码，再检查转速探头间隙和线路屏蔽。很多时候波动不是控制器坏了，而是现场电磁干扰或者执行机构机械松动引起的，别上来就盲目换件。
