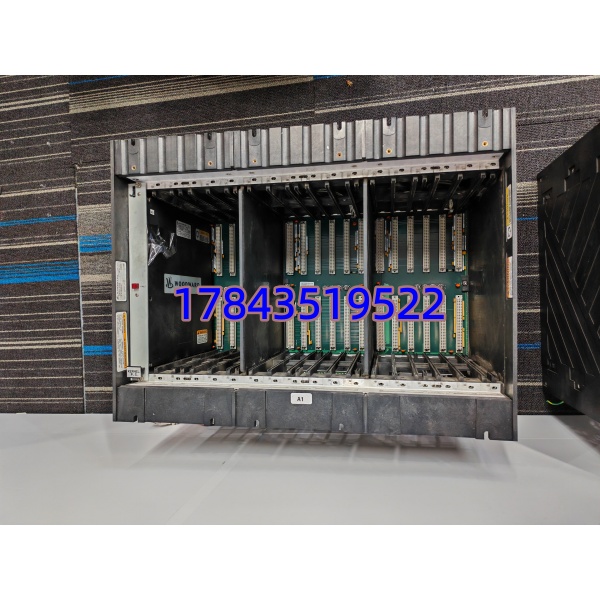

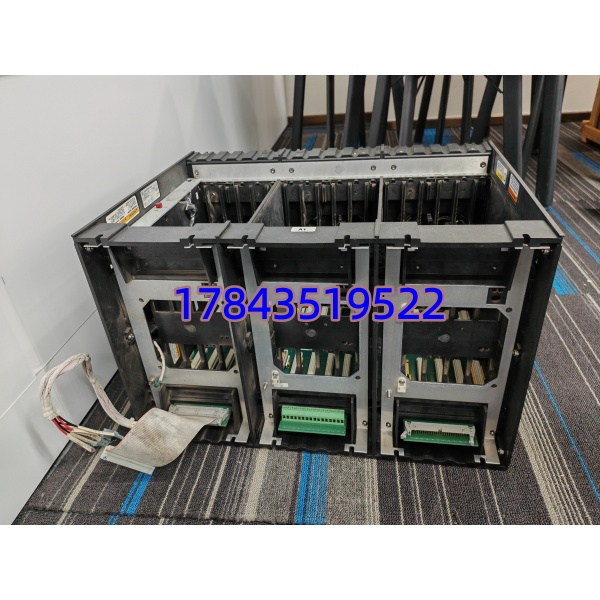

产品详情
· 型号：5453-279（Woodward PN —— 需核对现网 505 机架内实物：常配对 505 CPU 如 5444-676 / 9907-505E，此号为端子/电源扩展板非 CPU 本身）
· 品牌：Woodward
· 系列：505 / 505E / EasyGen 505 — 配套 Terminal / Power Interface Module (PIB / TEB)
技术参数
| 参数项 | 规格说明（以常见 24V DC 电源/端子板版 5453-279 为例） |
|---|---|
| 产品描述 | Woodward 505 Series I/O Terminal / Power Interface Module — PN 5453-279 |
| 适用主机 | Woodward 505 (9907-505 / 5444-676 etc)、505E (9907-164x etc)、EasyGen 505 — 插于 505 机架侧槽或 DIN 邻装 |
| 功能类型 | 依配置：①24V DC 电源输入+现场接线端子 ②DI/DO 继电器端子扩展 ③TC/RTD 信号端子板 —— 核对现网实物铭牌是电源板还是 I/O 端子板 |
| 现场接线端子 | 弹簧或 screw terminal（通常接受 AWG 12~24 / 0.2~2.5 mm²），带通道标号对应 505 点表 |
| 背板接口 | 40-pin IDC 或 Woodward 505 专有限位插头（依 505 代——Early 505 用 50-pin 某些版） |
| 供电(如电源板版) | 18~32 V DC（24V DC nom）或 85~264 V AC/DC（120V AC 版）—— 依铭牌标 “24 VDC IN” 或 “120 VAC” |
| 继电器输出(如 DO 端子版) | 典型 2~5 A @ 30 V DC / 250 V AC，SPDT Form C（部分仅 NO） |
| 隔离 | 现场侧↔背板 1500 Vrms 光耦或继电器隔离（依版） |
| 状态指示 | 每通道/电源 LED（PWR / CH Active / Relay Pick）— 依具体子型 |
| 安装方式 | 505 机架侧槽或 DIN 35 mm 导轨邻装（依 505 机架型——Compact 505 用 DIN； rack-mount 505 侧插） |
| 工作温度 | -20 … +70℃（控制室/现场级），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CE / UL / cUL / IEC 61010-1（依项目 Cert 包） |
| 生命周期状态 | Woodward 505 主机 Active / Limited；部分早期端子板(5453-279 特定 Rev) Limited — 全新仍可订交期 4~10 周；确认 Woodward PSP |
| 物理尺寸(约) | 505 侧槽版 ≈100×40×150 mm；DIN 轨版 ≈110×22.5×115 mm |
产品介绍
从现场实测——Woodward 505 调速器本身 MTBF 不错，可现场电缆端子氧化或电源输入板(5453-279 24V DC 版) 输入侧反极性保护二极管打坏（曾碰 UPS 切换负脉冲致损坏一例）会让 505 CPU 全掉电 = 汽机调速失去控制须切手动/停机。某自备电厂春季 UPS 切换试验 5453-279 输入级保护锁死——CPU 断电 IO 全失，换板 5 分钟恢复。它是505 系统物理 I/O 桥梁，属 B+ 类关键链路件（比 AI/AO 卡影响面集中——整 505 失联）。
采购视角：Woodward 505 系列部分端子板 Limited 但主机仍产——5453-279 全新可订交期 4~10 周常见(Allocation 少见)。按 ABC——建议按 505 在役机架数每机架备 1 件同 Rev 冷备（全厂共享池最少 1 件），EOL/LTB 关注 Woodward PSP。严格来说 5453-279 存多个 Rev（电源板/端子板/电压等版）——买前必须核对现网实物铭牌照片(含 Rev 字母 & 电压标)，误买 120V AC 版替 24V DC 版会不启动。(请以 Woodward 505 Hardware Manual& 原厂 PSP 为准)
替换与升级建议
✅ 直接替换
- 5453-279 完全相同 Rev + 电压版(24V DC / 120V AC 依现网) → 拔旧缆插新、拧紧扭矩(典型 0.5~0.6 N·m) → 505 CPU 上电自检 PASS —— 无配置改动。(最佳)
⚠️ 软件兼容（需核实）
- 5453-279 同功能不同 Rev（字母后缀 A→B 等跳版）通常硬件引脚兼容但元器件细微变更（电容额定/LED 颜色）——可替，上电 505 应识别无告警；如旧 Rev 已 NLA 新 Rev 替用需确认 Woodward FCO(Field Change Order) 说明兼容 —— 通常 OK。
- 505 CPU 主机升级(如 505→705) —— I/O 端子板不通用需整套重配，不属现场快换。
❌ 硬件不兼容
- 5453-278 / 5453-280 等其他 505 端子板（不同功能：AI/TC 端子 vs 电源/DO 端子）——物理可插同槽? 部分 505 机架槽位 Key 不同防误插但外型相似，功能不对=IO 映射全错不可混用。
- 普通 DIN 端子块 —— 缺 505 背板插头及信号调理/继电器，不能替。
