描述
产品详情

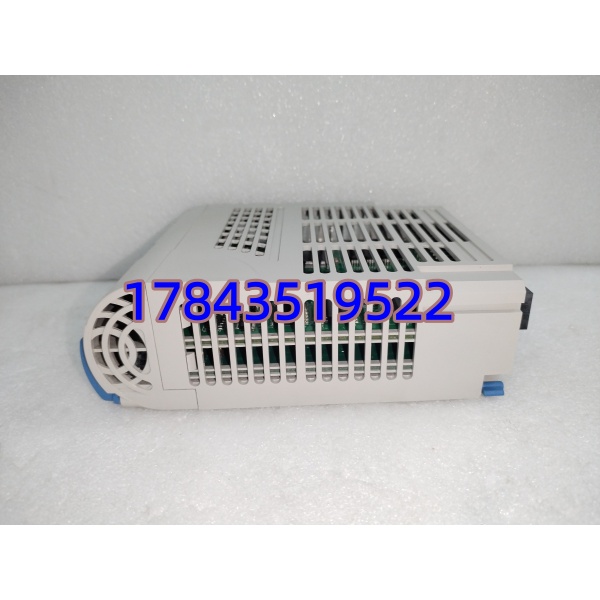

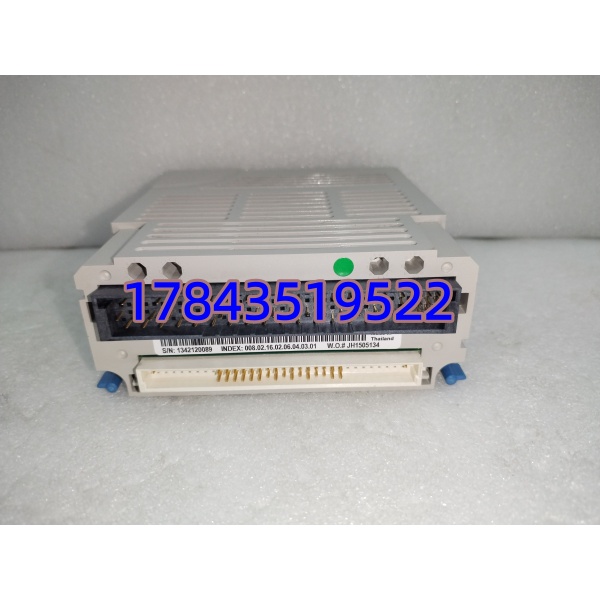

· 型号：1C31166G02
· 品牌：Westinghouse Electric Corp.（现 Emerson Automation Solutions — Ovation DCS）
· 系列：Ovation Distributed Control System，Digital Input Electronics Module（24V DC，16-Channel）
规格参数
- 订货号：1C31166G02
- 产品类型：Ovation DI 电子模件（EMOD），24 V DC 额定，16 通道
- 配套端子模块（PMOD）：1C31124G01（16CH DI 24V DC 特性模块，含现场螺钉端子、RC 滤波、公共 COM 汇流排）
- 输入通道数：16 路独立数字量输入
- 额定输入电压：24 V DC（工作范围 15～30 V DC，IEC 61131-2Type 1）
- 输入阈值（典型）：”1″= 15～30V DC @ 2～7 mA／通道；”0″= –3～+5V DC
- 每通道典型输入电流：≈7 mA @ 24V DC（Type 1 sink 输入，现场公共端接 0V/M）
- 输入类型：Sink（PNP 公共 0V）标准；可接 NPN 干接点（需改公共接 +24V，少数应用）
- 隔离电压：通道↔背板 ≥1500 V DC（光耦隔离）；通道间共 8 点一组 COM 隔离组间 ≥500V
- 输入滤波：硬件 RC + 软件可组态 debounce time（5 / 10 / 20 / 50 ms 可选 per point group）
- 诊断：Module Health LED、各通道状态反馈至 Ovation 站（Point Quality 可见）
- 背板取电：从 I/O 机架 5V 逻辑电源（5X00119G01 供给），自身功耗 ≈ 3 W
- 安装方式：插入 Ovation 标准 I/O 机架 DI 槽位，与 1C31124G01 PMOD 通过扁平缆相连（PMOD 装机架前端端子位）
- 前面板指示：Module OK（绿）、Comm/Active LED、Fault LED（依机架 firmware）
- 工作环境温度：0～+60℃；存储 -40～+85℃
- 湿度：5%～95% RH 非凝露
- 产品状态：Ovation 老款 I/O PM410 停产，新项目用 Ovation MD I/O，MRO 靠存量备件
产品介绍
1C31166G02 是 Emerson Ovation DCS 最常用的 16 路 24V DC 数字量输入电子模件——现场泵/阀/限位/按钮等 24V DC 无源或有源接点信号经 1C31124G01 PMOD 端子块引入，EMOD 完成光电隔离与扫描后送控制器。它本身不带端子，PMOD 装机架前端带螺钉端子，两者之间用扁平缆连接，别跟 125V DC DI（1C31116G04+1C31122G01）或 Relay DO 底座混用。
坦白讲这卡本体故障率低，真坏的多是 PMOD 端子氧化或现场 24V 电源瞬变打坏某通道光耦（尤其中间接了感性负载未加抑制）。我在现场遇过最典型的误报是现场将 110V AC 限位开关误接到 24V DI 端子——烧掉半个通道组。老机组 M/A（模拟/数字）混合柜大量用这块卡，MRO 建议 DI 24V 卡和对应 PMOD 各留 1～2 散件，换 EMOD 时 PMOD 端子通常不必重接若同型号。
应用场景与行业案例
痛点切入
脱硫浆液循环泵”运行反馈” DI 点偶发丢失——就地泵控柜量 24V 正常，DCS 点闪 0/1。查 PMOD 1C31124G01 对应通道 COM 螺丝微松（8 点共用 COM，接触电阻大导致门槛附近抖动），紧线后稳定，EMOD 本身 OK。同期发现相邻通道光耦老化（现场未加续流二极管致反峰侵入），顺手标记待轮换。这类 24V DI 卡 90% 问题是端子或现场电源，模块本体少坏。
典型场景
- 火电/化工过程控制 — 采集 24V DC 泵/风机运行返回、气动阀全开/全关限位、联锁允许/跳闸信号入 Ovation 控制器。
- 水处理/化水 — 多限位开关密集采集，16 点一块卡省机架槽位，配合 1C31124G01 前出线方便柜门内侧走线。
- 输煤/除灰辅网 — 设备状态反馈与保护联锁，通道组态 debounce 滤现场触点抖动。
- 老 Ovation 系统 MRO — 保留原 I/O 机架架构，只换故障 EMOD（PMOD 端子多数情况不动）。
真实案例
南方某电厂 #2 机脱硫 DCS 改造后试运，Ovation 站 #5 DI 机架 1C31166G02 第 1～8 通道全点”0″而现场确已送电（24V 对 COM 量到）。查 PMOD 1C31124G01 第 1～8 点 COM 跳线松脱——24V DC 返回路径断开。重新紧固、验各点正常后恢复。热工专工借机清点：该机架备件 1C31166G02×1 + PMOD 1C31124G01×1 入 MRO 库。原话说”24V DI 卡十年不坏，一坏先紧端子，但卡也得备——光耦挨过雷打过就得换”。
常见问题解答 (FAQ)
Q1：1C31166G02 能单独用？必须配哪个 PMOD？
必须配 1C31124G01（16CH DI 24V DC 特性模块/PMOD）。EMOD 插机架内，PMOD 装机架前端端子位，用扁平缆连接。配 125V DI PMOD 或 AI/RDO PMOD 会报配置错且不工作。
Q2：现场接法是 Sink（PNP）还是 Source（NPN）？干接点怎么接？
标准接法 Sink（PNP）：现场 DI 信号线进端子，公共 COM 接 0V(M)，传感器/开关另一端接 +24V——闭合时电流从 +24V→开关→DI 端子→内部光耦→COM→0V。无源干接点同样接法（一端 +24V 或经现场电阻上拉）。NPN(Source) 需改公共接 +24V、现场开关另一端接 0V，部分应用支持但较少用，确认图纸。
Q3：支持 48V DC 或 125V DC 吗？
不支持。 24V DC 版输入门槛 ≈15V，”0″上限 ~5V，48V/125V 会超额定损坏输入光耦。接高电压信号需用对应 1C31166G03（48V）或 1C31116G04（125V DC）。
Q4：支持热插拔吗？换件需重下组态吗？
Ovation I/O 槽位支持 Hot Swap。确认该 DI 点无关键强制后再拔。换同型号 EMOD 不需重下组态——参数存在控制器，插上新卡自动装载。若 Ovation 站报”Module Mismatch”核对 Slot 定义 MLFB 是否与原一致（极少差异需 Update Firmware ID）。
Q5：和 G01 区别？能互换吗？
G01/G02 通常为同种 24V DC 16CH DI EMOD，细微差别多在 firmware rev 或诊断增强（部分 G02 支持扩展 point-level diagnostics）。物理兼容同 PMOD（1C31124G01），通常可互换——保守做法用同后缀或在 HW Config Slot 里 Update Module Definition 后重下参数。
