产品详情

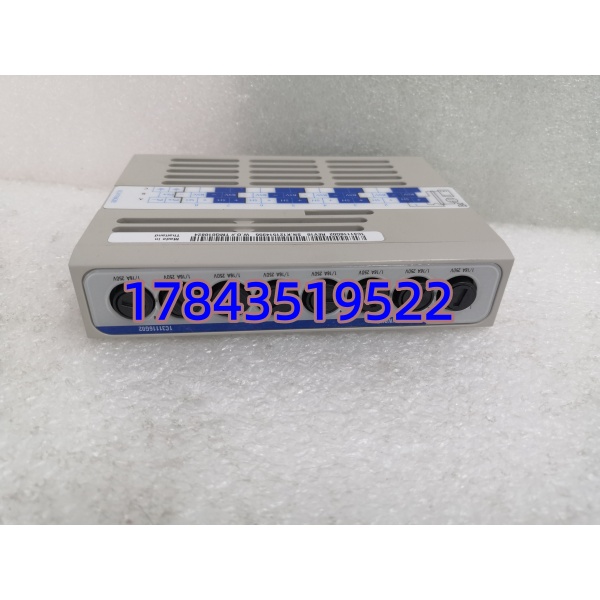

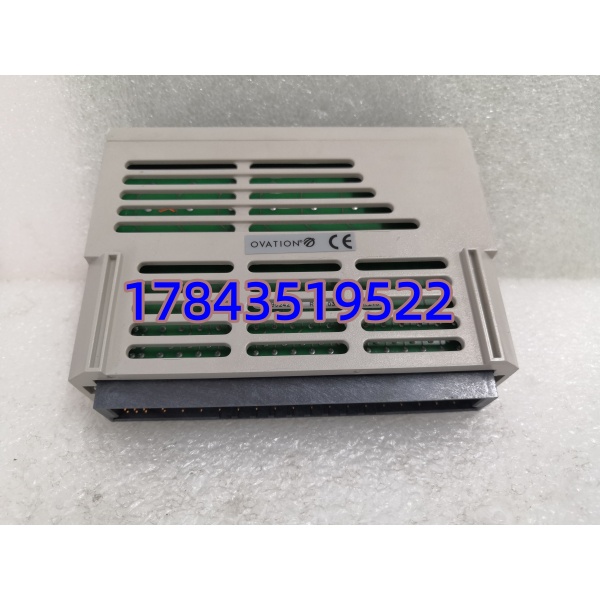

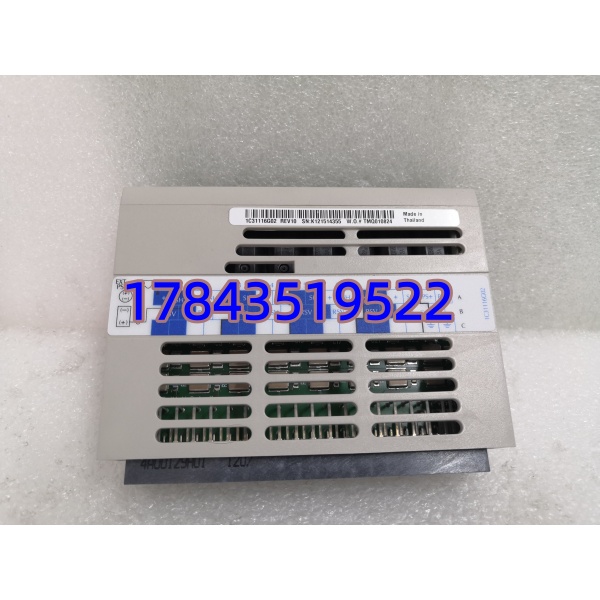

· 型号：1C31116G02
· 品牌：Westinghouse / Emerson（Ovation DCS）
· 系列：Ovation I/O — 16-Channel Digital Output Electronics Module（DO EMOD）
规格参数
- 产品类型：Ovation Digital Output Electronics Module（EMOD），需配 Personality Module（PMOD，如 1C31125G01 24V DC / 1C31125G02 120V AC-DC）及 Field Terminal Assembly（FTA / I/O Base）
- 兼容 PMOD：1C31125G01（24V DC 晶体管/继电器 PMOD）、1C31125G02（120V AC/DC PMOD）等，依现场 BOM
- 兼容底座/FTA：Ovation DO Termination Base 如 1B30035H01 系列或对应 Drop Base（与 DI/AI 底座不混用）
- 数字量输出通道：16 路，分组公共端（通常每 8ch 一组 COM），由 PMOD 决定输出元件（固态晶体管或继电器接点）
- 输出负载能力：由 PMOD 限定——典型 24V DC 版 0.5A/点（阻性），120V AC 版 0.5–2A/点（依 PMOD 继电器规格），总模块受 EMOD 驱动 IC 限流
- 隔离：通道组与逻辑侧光电隔离 ≥1500V AC，通道组间共用 COM 不隔离组间
- 诊断功能：开路/短路检测（依 PMOD 支持）、熔丝断（FTA 带熔断时）、模块通信故障上报 Ovation Station
- 状态指示：EMOD 面板 LED — PWR（电源）、COM（通信/运行）、FAULT（模块故障），每通道绿色/红 LED（亮=输出 ON，依版本）
- 响应时间：晶体管型 ON/OFF ≤1ms；继电器型 ON ≤10ms / OFF ≤5ms（由 PMOD 决定）
- 背板供电：由 Ovation I/O Drop 机架背板供 +5V/+24V（典型功耗 <3W），不需外接电源
- 支持热插拔：是（FTA 底座保持接线在位，拔 EMOD+PMOD 整体或单独换 EMOD）
- 工作温度：0 … +60℃（存储 -40 … +85℃，以原厂手册为准）
- 相对湿度：5–95% 无凝露
- 安装：Ovation 标准 I/O 机架 DIN 导轨，与 PMOD 叠插后卡入 FTA 底座锁紧
- 尺寸（EMOD 单体，参考）：宽 ≈25–38mm（单槽）× 高 ≈130mm × 深 ≈170mm（含插针）
- 重量：≈0.15–0.2 kg（EMOD 单体）
- 认证：CE、UL/cUL、FM Class I Div 2（依批次）
- 停产状态：Ovation 早期 DO EMOD 进入生命周期管理，原厂新件罕见，市场以 NOS/测试拆机件流通
- 关联型号：1C31122G01（亦为 DO EMOD，部分系统 16ch 变体，槽位兼容——核对 Drop 组态）
产品介绍
这是西屋/艾默生 Ovation DCS 的 16 通道数字量输出电子模块（DO EMOD），只负责驱动逻辑和背板通信——真正的输出类型（24V DC 晶体管 / 120V AC 继电器 / 120V DC 固态）由插在上方的 Personality Module（PMOD，如 1C31125G01/G02）决定。三者组合（EMOD + PMOD + FTA）= 完整 DO 卡。上电时控制器读 PMOD EEPROM 校验匹配，若 PMOD 类型与 HW Config 中定义的电压/负载类型不符会报 DO Fault 封锁该 Drop。
坦白讲，Ovation DO 卡最常坏的是 PMOD（继电器触点烧蚀或 TVS 管打坏），EMOD 本身较少挂。MRO 时通常只换 PMOD 或整组（EMOD+PMOD），FTA 底座一般不碰。换件最关键：PMOD 后缀必须与原 BOM 一致（24V vs 120V），G02 EMOD 可配任一款 1C31125Gxx PMOD，但 PMOD 选错输出电压不匹配会烧现场负载或没输出。金手指氧化是老柜通病，到手先擦。
应用场景与行业案例
痛点切入
电厂 Ovation 柜 DO 点控电动门开/关或油泵启停，某通道 LED 亮但现场不动作——量 FTA 输出端无电压，查 PMOD 继电器触点烧蚀（感性负载拉弧），EMOD 完好。反之整组 16 点全不输出、EMOD FAULT 灯亮——可能是 EMOD 背板通信或 A/D 基准故障，需换 EMOD（PMOD 可复用）。我在现场遇过备件买成 24V DC PMOD 替 120V AC 版本，控制器一直报”Incorrect PMOD Type”无法运行。
典型场景
- 火电/核电 Ovation DCS：驱动 MCC 远程启停（120V AC 线圈 via PMOD G02）、SOV 电磁阀（24V DC via PMOD G01）、报警蜂鸣器、跳闸继电器
- 石化炼油装置：气动阀电磁阀 24V DC 或 120V AC，配合安全栅进 Ovation DO
- 水处理/泵站：Ovation 远程 I/O Drop DO 控制格栅、刮泥机、加药泵启停
- 存量 MRO 替换：原装 DO EMOD 老化或背板接触不良，原位替换（保留原 PMOD + FTA 接线不动）
- 改造 I/O 类型变更：同 EMOD 上升级 PMOD（24V↔120V）并在 Ovation Engineer Station 修改 Drop DO Point Type/Voltage
真实案例
华北某 200MW 热电厂，#1 炉燃油快关阀 SOV 失电无法开阀——对应 Ovation DO 卡通道 LED 亮但 FTA 端子量不到 24V。拔 PMOD（1C31125G01）看到继电器外壳微鼓，量触点 ∞。EMOD（1C31116G02）PWR/COM 绿灯正常→判断 PMOD 坏。库房有测过 PMOD G01，EMOD 不动（FTA 及现场线全不动），只换 PMOD 插回，阀控恢复。没动组态没动接线，5 分钟搞定。老师傅说”Ovation DO 卡坏九成是 PMOD 继电器，EMOD 金手指擦擦再用十年”。
常见问题解答 (FAQ)
Q1：1C31116G02 能单独插 FTA 工作吗？需要配合什么？
不能。必须配 Personality Module（PMOD，如 1C31125G01 24V DC 或 G02 120V AC/DC）插入 EMOD 上方槽，再整体卡入 Ovation DO Termination Base / FTA。三者组合 = 完整 16ch DO。买备件通常只买 EMOD（PMOD+FTA 完好）或只买 PMOD（EMOD 完好），除非整组都坏。
Q2：支持热插拔吗？能带电换 EMOD 或 PMOD？
Ovation I/O Drop 支持在线更换。实操：确认对应 DO 点已 Force Off 或现场负载安全→松开卡扣拔出 EMOD（带 PMOD）或单独拔 PMOD（较紧小心）→插新件→锁扣到位→控制器自动重识。纯换 EMOD（PMOD 不动）也可，注意静电防护。若系统保守建议停机断机架电源换更稳妥。
Q3：PMOD 型号怎么确认？24V 和 120V 能混用吗？
旧件 PMOD 正面标签印有 1C31125G01（24V DC）或 G02（120V AC/DC）等，部分只标电压。外观几乎一样，混用不光不工作还会触发 Incorrect PMOD Type 封锁 Drop，严重时 120V 误插 24V PMOD 可能损坏 PMOD 输出级。换前拍旧件标签留底，严格按原 BOM 后缀采购。
