描述
产品详情

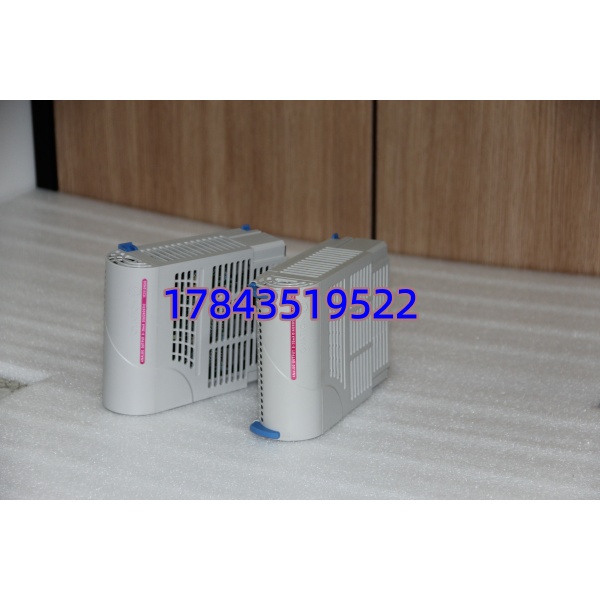

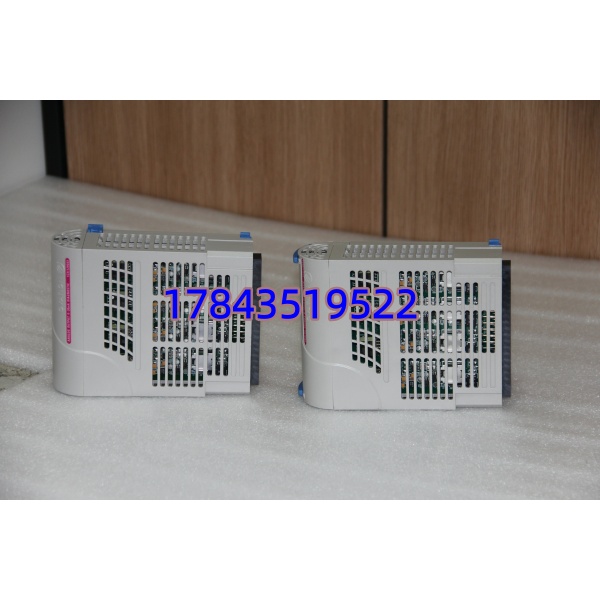

· 型号：1C31129G03
· 品牌：Westinghouse Electric Corp.（现 Emerson Automation Solutions — Ovation DCS）
· 系列：Ovation Distributed Control System，Analog Output Electronics Module（EMOD）
规格参数
- 订货号：1C31129G03
- 产品类型：Ovation AO 电子模件（Electronics Module / EMOD），需配合 PMOD 端子块使用
- 配套端子模块（PMOD）：1C31132G01（4CH AO 特性模块，不可替代混用）
- 输出通道数：4 路独立电流输出（相互隔离）
- 输出信号范围：0–20mA 标准，软件组态可映射为 4–20mA；部分固件支持 0–10V 电压模式（需跳线/组态确认）
- DAC 分辨率：12 bit（早期），后期批次标称 16 bit——以原厂手册为准
- 输出精度：±0.1% Full Scale @25℃，温度系数 ≈30ppm/℃
- 最大更新时间：≤2 ms（每通道串行刷新 ≈1.5ms）
- 负载能力：0Ω min / 750Ω max（@24V 回路电源由模块或外部供电依跳线设定）
- 通道隔离：1000V AC/DC 通道-通道及通道-逻辑（光耦+变压器隔离）
- 诊断功能：开路检测（回路电阻超限）、模块 Health 状态、通过 Ovation 站上报通道故障
- 背板总线：Ovation VME-based I/O backplane，由 I/O 基板供 5V/±15V
- 功耗：典型 4W（电流输出模式），最大 ≈6W
- 安装方式：插入 Ovation 标准 I/O 机架槽位（与 1C31132G01 通过扁平缆连接，PMOD 装机架前端端子位）
- 前面板指示：Module OK LED、Comm LED、Fault LED（具体依机架 firmware）
- 工作环境温度：0～+60℃；存储 -40～+85℃
- 湿度：5%～95% RH 非凝露
- 产品状态：Ovation 老款 I/O 已 PM410 停产，新项目用 Ovation MD/Legacy+ 或 PlantPAx，MRO 靠存量备件
产品介绍
1C31129G03 是 Emerson Ovation DCS 的 4 通道模拟量输出电子模件（EMOD），负责把控制器算出的数字设定值转成 0–20mA（或 4–20mA）电流环驱动现场调节阀定位器、变频器给定等。它本身不带端子——信号线和回路电源接在配套的 1C31132G01 特性模块(PMOD) 端子上，EMOD 插 I/O 机架内，两者之间用自带扁平缆连。G03 变种带回路诊断（开路/过载检测），区别于 G04（无诊断）。
坦白讲这东西电厂老师傅都熟——#1/#2 机组给水/减温水调阀 AO 卡就是它。故障现象通常是 Ovation 站报”AO Module Fault”或某通道值强制但现场阀不动作，先查 PMOD 端子螺丝和回路供电保险，再考虑换 EMOD。有一点要注意：EMOD 和 PMOD 必须版本配对，1C31129G03 只认 1C31132G01，别把 AI 或 DI 的 PMOD 插过来——插错不烧但通常 SF 灯常亮报配置不匹配。新 Ovation 机架已推新代 AO，但国内大量 300MW/600MW 机组还在跑这套，MRO 只靠淘件。
应用场景与行业案例
痛点切入
深夜单元机组 CCS 投入时 #3 给水泵液力耦合器 AO 通道无输出——Ovation 站 AO 点强制 50% 但现场电流表 0mA，回路供电 24V 正常，PMOD 端子紧固。拔 EMOD 看金手指轻微氧化，酒精擦拭装回未恢复，换一片 1C31129G03 后输出正常。这类卡模拟部分老化导致 DAC 漂移或某通道恒零，不常见但停机等货代价大。
典型场景
- 火电/核电辅网 — 锅炉给水/减温水/风量/燃料调阀 AO，4–20mA 驱动定位器，带诊断可在线发现回路断线。
- 化工/石化 — 反应器温度/压力/液位控制回路 AO 给定变频器或调节阀，通道隔离防共地干扰。
- 水处理/造纸 — 多回路模拟调节，高密度 4CH/AO 节省机架槽位。
- 老 Ovation 系统 MRO — 保留原 I/O 机架架构，只更换故障 EMOD+PMOD 维持生产。
真实案例
前两年去西北某 330MW 电厂，#1 炉燃尽风调门 AO 点 DCS 输出变化但阀门不动，运行切手动摇手轮维持。到电子间量 PMOD 端子 AO+ 对 COM 有 17.8mA（对应 50%），但阀门定位器端仅 2mA——查是 AO 回路供电熔断器接触不良并非模块坏。顺手检查柜内发现同机架另一块 1C31129G03 前面板 Fault LED 微闪，旧库存测试发现第 2 通道 DAC 漂移超 5%，趁停炉窗口换掉。热工专工事后说”G03 虽少见坏，但十多年了该备两块”——老 Ovation I/O 卡件 MRO 建议 AO/AI 各留 1 片散件。
常见问题解答 (FAQ)
Q1：1C31129G03 能单独用吗？必须配哪个端子模块？
必须配 1C31132G01（AO 4CH 特性模块/PMOD）。EMOD 插机架内，PMOD 装机架前端端子位，两者用随货扁平缆连接。单独插 EMOD 无 PMOD 会报配置错，无现场接线点。
Q2：支持 4–20mA 吗？还是只能 0–20mA？
硬件输出 0–20mA，Ovation 工程师站在 Point Configuration 里设 Signal Range = 4–20mA（0%→4mA，100%→20mA），线性映射即可。精度标称仍按 FS=20mA 计算。
Q3：回路电源谁提供？模块自带还是外供？
依 PMOD（1C31132G01）上跳线/Jumper 选择：系统供电（Int. 24V 由模块内部提供） 或 现场供电（Ext. 24V 外部引入 PS+/PS- 端子）。国内电厂多用外部回路电源方便隔离，新装注意跳线位置与图纸一致，混用会导致输出为零。
Q4：和 1C31129G04 区别在哪？能互换吗？
G03 = 0–20mA 带诊断（开路检测、回路电阻报警）；G04 = 同范围 无诊断。物理兼容同插同 PMOD，可互换但诊断功能有无差异——若原组态启用了 AO Diagnostic 建议用 G03，换 G04 诊断相关报警失效但不影响正常输出。
