描述
产品详情

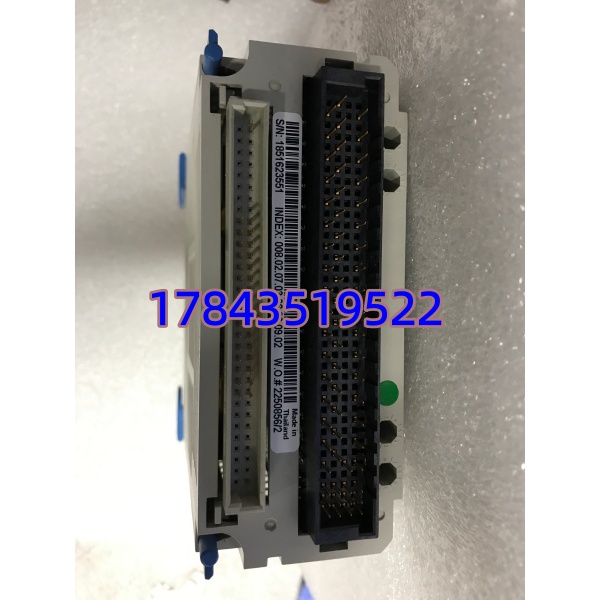

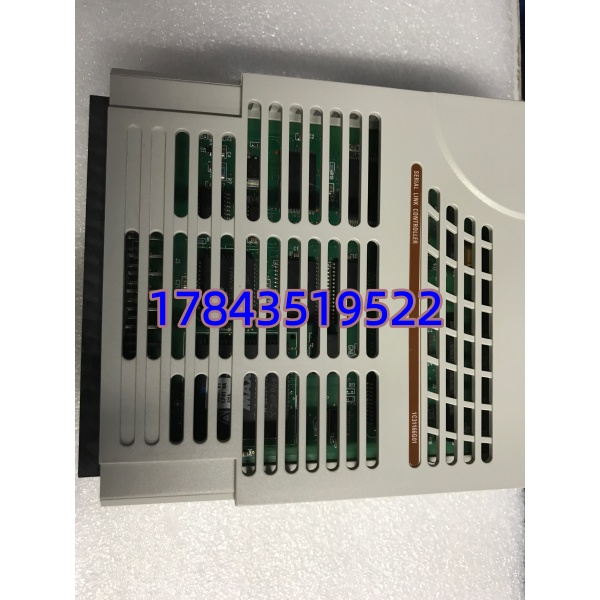

· 型号：1C31166G01
· 品牌：Westinghouse（Emerson Automation Solutions 维护）
· 系列：Emerson Ovation DCS — High-Speed Digital Input Module with SOE (32-Point)
规格参数
- 产品型号：1C31166G01
- 制造商：Westinghouse / Emerson Process Management（Ovation DCS）
- 模块类型：High-Speed Digital Input Module with SOE（Sequence of Events）
- 输入通道数：32 通道，独立光电隔离
- 输入信号类型：24 VDC 湿接点（Sinking，现场闭合到 0V）或干接点（Dry Contact，需外部/底座上拉）
- 输入电压范围：额定 24 VDC，工作 18–30 VDC；逻辑 ON 阈值典型 15–18V，OFF <5V（依固件）
- 每通道输入电流：典型 5–7 mA @ 24VDC
- SOE 时间戳分辨率：1 ms（系统 GPS/IRIG-B 对时前提下），符合 IEEE 1344/ IEC 61850-7-4SOE 标准
- 硬件滤波/消抖：可组态，典型 2 ms / 4 ms / 10 ms（抑制触点弹跳及变频器感应电压毛刺）
- 电气隔离：通道-背板 ≥500 VAC（典型标称 1500Vrms 依批次），通道间组隔离依底座
- 状态指示：每通道 LED（ON=亮，湿接点闭合），模块 STATUS / FAULT LED
- 热插拔（Hot-Swap）：支持 — 更换前确认 DPU 状态（DI 卡拔出不影响输出，但 SOE 记录暂停）
- 背板取电：+5 VDC 来自 Ovation I/O 机架背板，典型功耗 ≤3 W
- 响应时间：≤1 ms（信号变化到控制器识别，不含 SOE 标记延迟）
- 工作温度：0 °C ～ +60 °C（控制柜内，非冷凝），存储 -40 °C ～ +85 °C
- 安装方式：插入 Ovation I/O 机架单槽位，配对应终止底座（如 1C31165G01 终止组件 / TB）
- 认证标准：CE、UL / cUL Listed、FM Class I Div 2、IEC 61010-1
- 物理尺寸（约）：Ovation 单槽 ≈163 × 38 × 58 mm，重量 ≈0.11 kg
产品介绍
在某个电厂 ETS 跳闸分析时碰过：三路”真空低””轴向位移大””EH油压低”几乎同时到，原 SOE 卡是普通 DI 无时间戳分辨不出先后，改成这块 1C31166G01 后 1ms 精度把首出原因（真空低在先 3ms）揪了出来——这才是 SOE 卡的真正价值，事故追责时比”同时动作”结论有用太多。它也是 Ovation 系统接保护继电器接点、辅机允许/跳闸反馈的主力 DI 卡，32 点高密度适合集中采集 MFT/ETS 信号群。
从 ABC 分类把它放 A 类关键件（单价不高但采集保护/跳闸反馈信号，一旦整卡故障丢失首出 SOE 或导致保护信号盲区）。好在它支持热插拔，有冷备件 MTTR 压到分钟级。注意它是 Sinking 型输入（现场开关闭合到 0V Common），配 PNP 源型现场设备时要核对接线——曾见有人把 24V 湿接点接反导致所有点常 ON。
应用场景与库存策略
Ovation 1C 系列早期 DI 卡部分区域 Emerson 已列为 Legacy，新项目推新代模块但老厂底座不兼容只能继续守着原型号买到断货。MFT/ETS 信号采集 DI 卡若故障——尤其 SOE 功能丢失——大小修时会被点名要求整改，等贸易商调货通常 1–3 周不合常理。
- 火电/燃机 MFT & ETS 保护信号采集（主燃料跳闸条件反馈、汽轮机跳闸条件、重要辅机允许/禁启接点）→ Ovation 原生 1ms SOE，非它不可替代（配原底座）→ 建议按每面保护 I/O 柜备 1 件冷备件（Buffer Stock），重要机组按 N+1 跨柜共享
- 水电/核电断路器位置及保护继电器接点监视（GIS 隔刀位、保护动作接点）→ 高密度 32 点省柜，SOE 助事故分析 → 可与继保班共用区域周转备件，VMI 代管降呆滞
- 老厂 WDPF→Ovation 迁移遗留机架→ 必须核终止底座型号（1C31165G01 系列），早期 WDPF DI 底座针排列不同 → 买卡前先核对原底座 Part No. 及端子图
- 新建项目调试阶段→ DI 卡常用于强制点排故及 SOE 校验 → 项目部备至少 1 块”排故卡”，完工转正式冷备
真实案例：西北某 2×330MW CFB 电厂，#2 机大修后 MFT 首出记录显示”所有保护条件同时动作”（分辨率仅扫描周期 50ms），无法判定首出原因遭集团点检通报。核查发现保护 DI 柜插的是普通 16 点 DI 无 SOE，遂申请将 MFT/ETS 关键 32 点改配 1C31166G01。库房无冷备，贸易商调货 13 天——期间运行要求保护信号双重核对并手写记录。到货更换并 GPS 对时后 SOE 正常，后续一次给水泵跳闸成功分辨首出为”出口电动门全关反馈丢失”早于”流量低三取二”，避免误判。事后按槽位数 10% 建 SOE-DI 冷备池，并确认 Emerson 当地代理该型号已发 LTB 预警。
