描述
产品详情
· 型号：1C31116G04
· 品牌：Westinghouse Electric Corp.（现 Emerson Automation Solutions — Ovation DCS）
· 系列：Ovation Distributed Control System，Digital Input Electronics Module（125V DC，16-Channel）

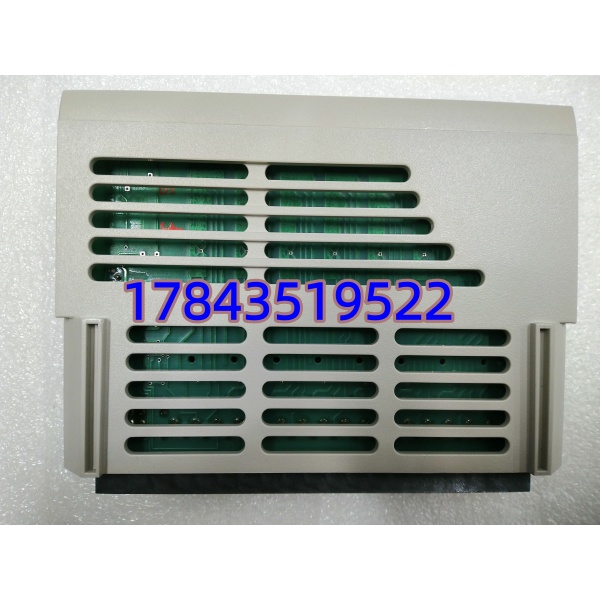

1C31116G04
规格参数
- 订货号：1C31116G04
- 产品类型：Ovation DI 电子模件（EMOD），125 V DC 额定电压版本，16 通道
- 配套端子模块（PMOD）：1C31122G01（16CH DI 特性模块，含现场接线端子及滤波/诊断），不可与 24V DC DI PMOD 混用
- 输入通道数：16 路独立数字量输入
- 额定输入电压：125 V DC（正常工作范围 88～140 V DC；可兼容 110 V DC 变电站/电厂典型直流屏电压）
- 输入阈值：”1″= 88～140V DC，”0″= 0～30V DC（典型，以手册为准）
- 每通道典型电流：≈2.0 mA @ 125V DC
- 输入类型：干接点或湿接点（现场侧有源 125V DC 需共参考），光耦隔离通道↔逻辑
- 隔离电压：通道-背板 ≥1500 V DC；通道间共参考组隔离依 PMOD 跳线（通常每 8 点一组 COM）
- 输入滤波：硬件 RC 滤波 + 软件可组态 debounce（典型 5/10/20 ms 可选）
- 诊断：模块 Health、各通道状态 LED（部分机架版本支持点灯），通过 Ovation 站可读 DI Point Quality
- 背板取电：从 I/O 机架 5V 逻辑电源（由 5X00119G01 供给），自身功耗 ≈ 3～4 W
- 安装方式：插入 Ovation 标准 I/O 机架 DI 槽位，与 1C31122G01 PMOD 通过扁平缆相连（PMOD 装机架前端端子位）
- 前面板指示：Module OK LED、Comm LED、Fault LED（依机架 firmware）
- 工作环境温度：0～+60℃；存储 -40～+85℃
- 湿度：5%～95% RH 非凝露
- 产品状态：Ovation 老款 I/O PM410 停产，新项目用 Ovation MD I/O，MRO 靠存量备件

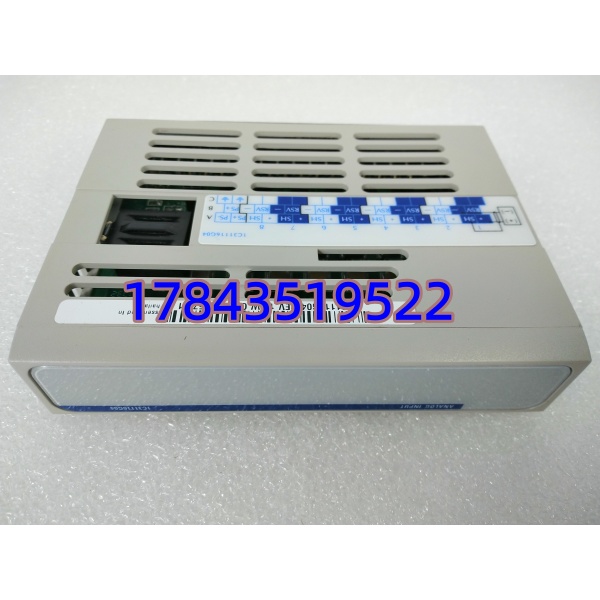

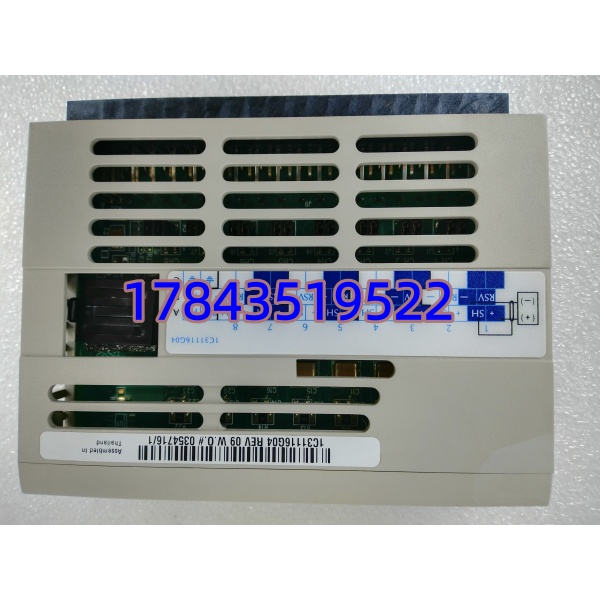

1C31116G04
产品介绍
1C31116G04 是 Emerson Ovation DCS 的 16 路 125V DC 数字量输入电子模件——专门接电厂/变电站 110/125V DC 控制直流系统的断路器辅助接点、保护动作信号、设备状态返回接点。它本身不带端子，现场线接在 1C31122G01 特性模块(PMOD) 端子上，EMOD 插 I/O 机架内，两者用扁平缆互连。G04 是 125V DC 版，别跟 24V DC 版（1C31116G01/G02 之类）搞混——插错 PMOD 或电压不匹配会点不亮或误判。
坦白讲这卡现场故障率低，坏的大多是 PMOD 端子氧化或现场直流电源波动导致某通道光耦老化。我在电厂遇过 #1 机发变组”断路器合位”DI 点随机闪 0——追半天是 125V DC 母线纹波大+PMOD 某通道滤波电容衰减，换 PMOD 解决，EMOD 本身 OK。老 300/600MW 机组 ECS/BPS 大量用这块卡采 110V DC 开关量，MRO 建议 DI 125V 卡和对应 PMOD 各留 1 散件。
应用场景与行业案例
痛点切入
深夜 #2 发变组 ECS 多条 DI 点（断路器位置、隔离开关位置）偶发”Quality Bad”——Ovation 站报 DI Module Fault 后又自动恢复。电子间看机架 1C31116G04 OK 灯绿，拔下查金手指微氧化，酒精擦拭装回未再报。同期发现 PMOD 1C31122G01 端子螺丝两处松动致某通道接触电阻偏大，紧线后稳定。这类老 DC 110V DI 卡本身少坏，多是现场端子或直流电源质量问题。
典型场景
- 火电/核电 ECS（Electrical Control System）— 采集 110/125V DC 断路器合/分位、接地刀闸位置、保护动作信号、直流屏状态。
- 变电站/厂用配电 — 高压开关柜辅助接点引入 DCS，与电气 SCADA 核对设备状态。
- 大型工业驱动机房 — 电机综保装置 110V DC 无源接点引入 Ovation DI 做联锁/报警。
- 老 Ovation 系统 MRO — 保留原 I/O 机架，只换故障 EMOD（PMOD 端子通常不动若同型号）。
真实案例
西北某 600MW 电厂 #1 机 ECS 改造后试运，Ovation 站 #3 DI 机架 1C31116G04 第 9～16 通道全点”0″而现场断路器实际合位（125V DC 现场侧量正常）。查 PMOD 1C31122G01 第 9～16 通道公共 COM 跳线松脱——125V DC 返回路径断开。重新紧固跳线、校验各点，恢复正常。顺手建档：该机架 DI 125V 卡备件 1C31116G04 ×1 + PMOD 1C31122G01 ×1 入 MRO 库。老师傅说”110V DI 卡十年不坏，一坏就是端子接触，备块卡不如先把端子紧一遍”——说得对，但卡也建议备。
常见问题解答 (FAQ)
Q1：1C31116G04 能单独用？必须配哪个 PMOD？
必须配 1C31122G01（16CH DI 125V DC 特性模块/PMOD）。EMOD 插机架内，PMOD 装机架前端端子位，两者用扁平缆连接。配 24V DC DI PMOD 或 AI PMOD 会报配置错且不工作。
Q2：能接 24V DC 现场信号吗？
不能。 125V DC 版输入门槛 ≈88V，”0″ 上限 ~30V，24V 信号会被判为低始终读 0。接 24V 现场信号需换 24V DC 版 DI EMOD（1C31116G01 等）及对应 24V DI PMOD。
Q3：现场 110V DC 能用吗？标称 125V DC 是否兼容？
可以用。额定 125V DC，工作范围通常 88–140V DC，国内电厂/变电站 110V DC（合闸/控制母线常 110V）在此范围内，G04 可正常识别。确认现场控制直流最低电压（放电末期）不低于 ≈90V 以防拒动。
Q4：支持热插拔吗？换件需重下组态吗？
Ovation I/O 槽位支持 Hot Swap。确认该 DI 点无关键强制后再拔。换同型号 EMOD 不需重下组态——参数存在控制器数据库，插上新卡自动装载。若 Ovation 站报”Module Mismatch”核对 Slot 定义 MLFB 是否与原一致（极少差异）。
