描述
产品详情

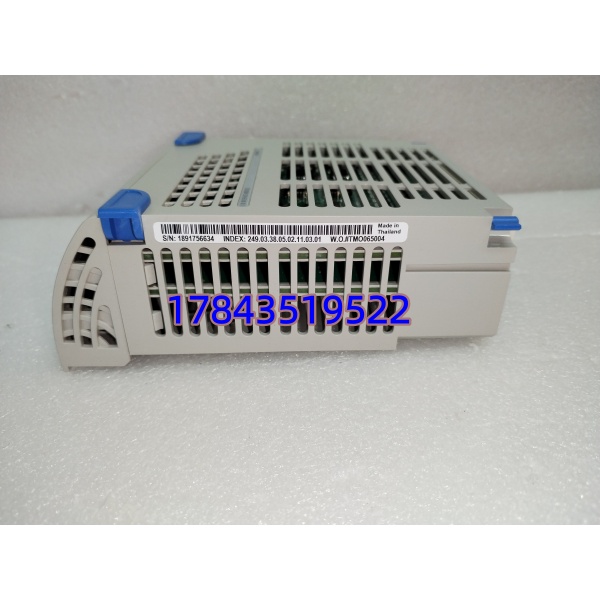

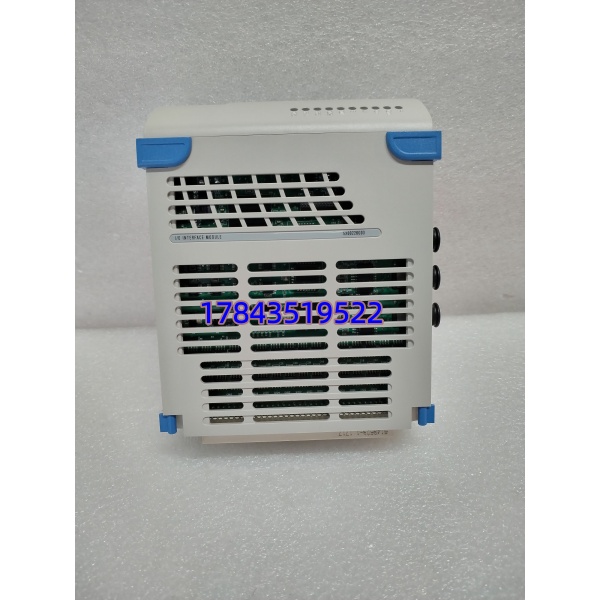

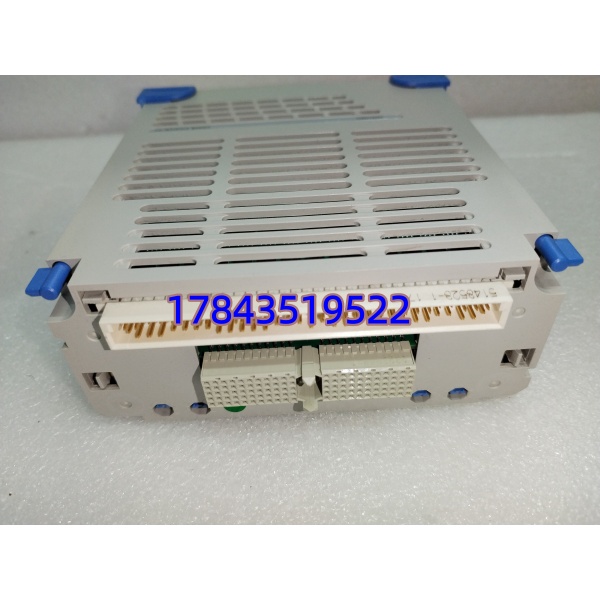

· 型号：5X00226G03
· 品牌：Westinghouse（Emerson Automation Solutions 维护）
· 系列：Emerson Ovation DCS — Digital Output Module (24V DC Sourcing)
规格参数
- 产品型号：5X00226G03
- 制造商：Westinghouse / Emerson Process Management（Ovation DCS）
- 模块类型：Digital Output Module（DO，Source Type / PNP）
- 输出通道数：16 通道，分组公共端（典型 2 组 × 8 点或 4 组 × 4 点视底座而定）
- 输出电压：标称 24 VDC（工作范围 20～30 VDC 外接现场电源）
- 每通道额定电流：0.5 A 连续（阻性负载），最大总电流受公共端分组限制（典型每组 ≤4 A）
- 负载类型：电阻性、电感性（建议并联续流二极管或 RC 吸收）
- 输出型式：Sourcing（PNP）—模块向负载供 +24V，负载回 0V Common
- 通道隔离：光耦隔离，通道-背板 ≥1500 Vrms，组间隔离依底座设计
- 短路/过载保护：每通道或每组具电子限流及热关断，故障消除自恢复或锁定（依固件）
- 状态指示：每通道黄色 LED（ON=亮），模块 STATUS / FAULT LED
- 热插拔（Hot-Swap）：支持—须在 Ovation 机架冗余配置或确认 DPU 运行状态后更换（先解除强制点）
- 工作温度：0 °C ～ +60 °C（控制柜内，非冷凝），存储 -40 °C ～ +85 °C
- 安装方式：插入 Ovation I/O 机架单槽位，配对应终止组件（Termination Assembly / Base）
- 认证标准：CE、UL 508、IEC 61000-6-2 EMC、IEEE 472 浪涌抗扰（具体以出货批次标签为准）
- 物理尺寸（约）：Ovation 单槽 ≈163 × 38 × 58 mm，重量 ≈0.11 kg
产品介绍
现场实测发现，不少电磁阀误动作其实不是程序逻辑问题，而是 DO 卡公共端熔断器老化压降变大、或某通道 MOSFET 漏电流超标导致小功率负载微导通——换掉这块 5X00226G03 后症状消失。它是 Ovation 系统驱动现场 24V DC 负载的主力”手臂”：16 路源型输出经光耦隔离送进现场，每点 0.5A 够直接带小型电磁阀和状态指示灯，大负载通过中间继电器扩展即可。
从库存经理角度把它归入 B+ 类（单价不高但驱动跳闸/开阀回路，直接影响机组顺控）。相比国产兼容仿卡，原厂 Westinghouse 版本在 EMI 密集的电子间（紧邻 VFD 柜）通道间串扰率低得多，误动概率小——这点对避免非计划停机（Trip）很关键，TCO 算下来反而划算。配合它的热插拔特性，在线更换把 MTTR 压到 5 分钟内，不用停整个机架。
应用场景与库存策略
Ovation DO 卡交期看渠道，原厂新件部分区域已列入 Limited Availability，二手市场鱼龙混杂。电厂大小修窗口短，等你发现卡有坏点再找货往往耽误开机节点——特别是带 MFT 复位、燃油快关阀驱动的 DO 回路，一旦拒动或误动都是大事。
- 火力/燃机电厂顺控与保护回路（燃油快关阀、疏水阀、MFT 复位线圈、辅机启停）→ Ovation 原生 24V 源型驱动，非它不可替代 → 建议按每面 I/O 柜备 1 件冷备件（Buffer Stock），重要机组按 N+1 跨柜共享
- 水处理/化工装置批量电磁阀岛（气动薄膜阀先导、加药泵启停）→ 单卡带多路小负载经济 → 可与仪控班组共用区域周转备件，由供应商代管(VMI)减少资金占用
- 老厂 WDPF→Ovation 迁移遗留机架→ 注意底座终止组件型号须匹配（早期 1C 系列底座部分兼容但诊断功能受限），买卡前先核底座 Part No.
- 新建项目调试阶段→ DO 卡常用于强制点排故 → 项目部常备至少 1 块作”排故卡”，完工转入正式冷备
真实案例：华北某 2×600MW 超临界机组，#1 机给水泵润滑油泵”远控启”按钮偶发无响应，运行倒手动旁路扛了两周。大修开盖查 I/O 柜发现 5X00226G03 第 12 通道输出压降仅 8V（标称带载应＞22V），确认为驱动级老化。库房恰有 1 块冷备件（三年前按 ABC 分类囤的），热插拔更换 6 分钟恢复，避免了重新订货 10 周交期等件延误启动。事后把全厂 Ovation DO/DI 卡统一补做了 Last-time-buy 询价——部分区域 Emerson 已暗示 EOL，早囤比临时找 New Surplus 靠谱。
常见问题解答 (FAQ)
Q1：现在新订 5X00226G03 交期和库存状态如何？有没有停产？
A：部分地区 Emerson 将该型号列为 Limited / Phasing Out，原厂全新密封盒可能需等分配或已转 Last-time-buy。市面上多为 New Surplus 或测试翻新件，交期 4–16 周不定。建议立即向 Emerson 当地办事处确认贵司区域 EOL 通告及 LTB 窗口，别拖到断供。
Q2：Last-time-buy（最后采购）该囤多少？
A：统计你们 Ovation 机架内 5X00226G03 实装槽位数 × 预期剩余服役年限(按 10~15 年) ÷ 参考 MTBF(厂方典型 10⁵~10⁶h)，保守做法：关键柜 N+1 冷备 + 全厂共享 1~2 块。EOL 公告期建议多买 2~3 块密封存放（防静电袋+干燥剂），比紧急空运溢价划算太多。
Q3：和 1C31234G01 或 5X00226G02 能直接互换吗？
A：功能相似（均为 16 点 24V DC 源型 DO），但 PCB 版本、诊断固件和底座兼容性可能有差异。严格匹配原系统 BOM 中的 Part No. 最安全；替用时须核对终止底座型号及 DPU 兼容列表，不可盲目混插——曾碰过混插后个别通道诊断 LED 不亮虽不影响输出，但给巡检带来误判。
