描述

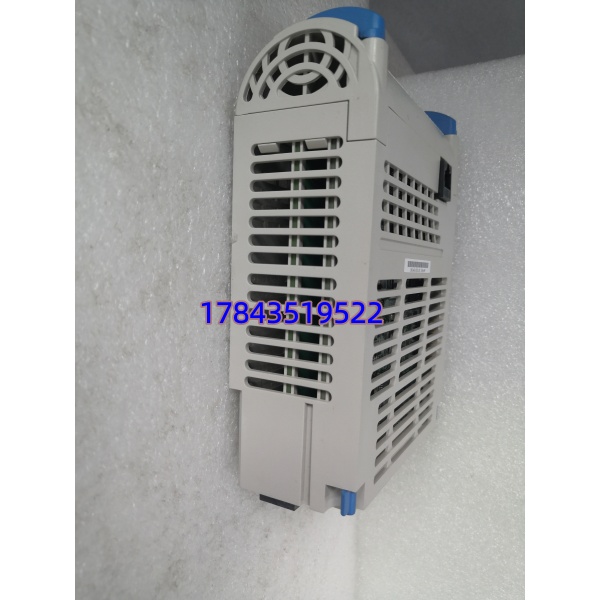

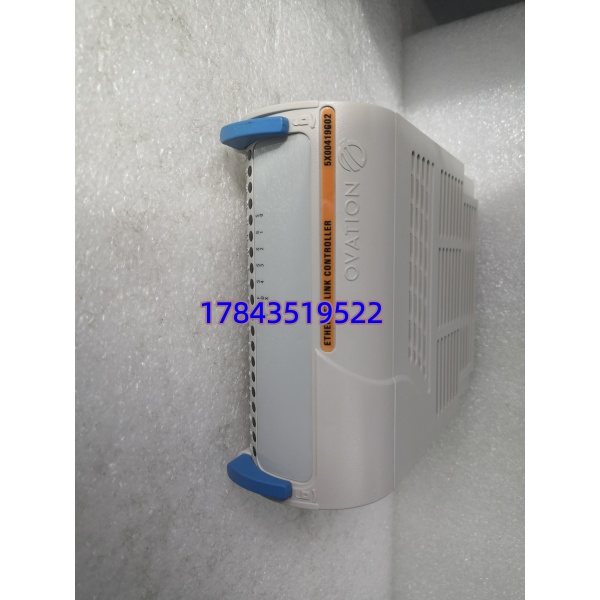

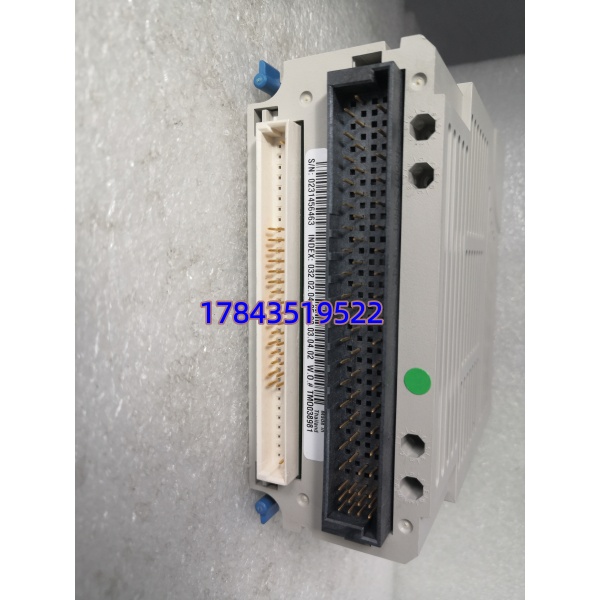

产品详情
· 型号：5X00419G02
· 品牌：Westinghouse / Emerson Ovation
· 系列：Ovation DCS Legacy Analog Output Module（5X系列，Rev.G02）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Westinghouse（现 Emerson Automation Solutions Ovation®） |
| 型号 | 5X00419G02（G02为硬件版本后缀） |
| 模块类型 | Analog Output Module（AO），8通道独立 |
| 输出信号类型 | 4–20 mA DC / 0–10 V DC（每通道可组态，依FTA端子定义） |
| 通道数 | 8通道，独立输出 |
| 输出精度 | ±0.05% ～ ±0.1% of Full Scale（典型，依原厂 Datasheet） |
| 负载能力 | 电流模式最大 ≤750 Ω @ 24 V DC 回路电源；电压模式 ≥1 kΩ min load |
| 隔离方式 | 通道–系统地及背板光电隔离（典型工业级） |
| 诊断功能 | 每通道开路（Open Circuit）检测、过流/欠流报警、模块状态LED |
| 供电方式 | Ovation I/O 机架背板 +5 VDC 逻辑供电 + 现场 24 VDC 回路电源（经FTA） |
| 刷新速率 | 与 Ovation Drop Scan Time 同步，典型 ≤100 ms |
| 工作温度 | 0℃ ～ +55/60℃（存储 -20℃～+85℃） |
| 相对湿度 | 5%～95% RH，非冷凝 |
| 安装方式 | 插入标准 Ovation I/O Carrier/Backplane，前插式，支持在线更换（视机架配置） |
| 物理尺寸(约) | 127×62×162 mm（5.0″×2.4″×6.4″） |
| 重量(约) | 0.34 kg |
| 认证 | CE、UL、CSA（以模块铭牌为准） |
产品介绍
（从维护者视角切入）仪控兄弟最恨AO卡”半死不活”——给定20mA输出只有16.8mA，调门慢慢漂，运行以为是PID参数烂，其实5X00419G02某通道DAC基准源老化。这是块典型的Ovation 8通道模拟量输出卡，既能灌4–20mA驱动调节阀定位器也能切0–10V跑变频器转速给定，带每通道开路诊断，断线能在Ovation Station直接弹Fault。
把它归入A类关键备件，根本原因就一条：Emerson已将早期5X系列AO模块列入EOL/Obsolete，官方渠道无新件，市面只剩NOS（New Old Stock）和第三方翻新版。你买的不是一块卡，是买老厂DCS再撑5–10年不用被迫整套I/O升级——TCO算下来比系统改造便宜两个数量级，这才是采购主管该盯的ROI。
应用场景与库存策略
AO模块失效不像DI点全丢那么直观，往往先表现为某个调门”不听话”或加药泵流量偏，被误判为现场阀门故障白折腾两班。Ovation老厂这卡交期已归零（停产），缺件只能赌二手市场。
- 燃煤/燃气电厂（给水调阀、减温水、燃烧风门、吸收塔pH加药变频器给定）→ 非它不可因Ovation背板原生寻址及组态数据库绑定 → 建议：A类，每台单元机组按在用AO槽位数 N 配 N+1 冷备，全厂≥2块周转
- 石化/化工装置（反应器进料调节阀、溶剂补充泵VFD控制）→ 关键调节回路 → 建议：按装置区域各留1块，密封防静电袋冷储
- 水处理/环保（曝气量VFD、药剂投加计量泵）→ 影响排放指标 → 建议：全厂集中备1–2块共用池
- 老厂WDPF→Ovation迁移遗留机架 → 确认底座Drop Revision兼容再下单，部分早期OCR底座对G02版本有最低FW要求
真实案例：西北某2×135MW CFB电厂，#1机运行第11年秋检发现#2给煤机转速给定异常（CRT设50%现场只跑38%），追查是5X00419G02第5通道输出跌落。库房无备件，原厂答复停产需找第三方调货——等了9天空运翻新件，期间被迫手动配风配煤，负荷受限损失超十万。事后盘点：建厂只买了1块备件早已消耗未补。现在执行每机组建安N+1冷备+入冬前做AO Loop Calibration（4/12/20mA三点抽检），再没因此误动作过。
常见问题解答 (FAQ)
Q1：5X00419G02 停产了吗？现在还能买到原厂新件？
A：已EOL（Obsolete），Emerson官方不再产。市面所谓”全新”基本是New Surplus（老库存未拆）或优质翻新测试件。采购要求出示原厂激光标签SN/Date Code、上机校准报告（4/12/20mA三点输出误差），警惕二手冒充NOS。
Q2：Last-Time-Buy（LTB最后采购）窗口过了该怎么囤？囤几块？
A：窗口已过，走优质二手/翻新渠道补库。按ABC分类——在线N个槽位建议战略囤货=在线槽位数+全厂周转1~2块（最低不少于2块）。15年以上老厂直接按每机组建安N+1冷备执行，别赌市场持续有货。
Q3：和5X00226G02或5X00058G01能否互替？
A：不能。5X00419G02是AO（输出，可组态电流/电压），5X00058G01是AI+HART（输入），插槽组态模板不同，插错Ovation报Module Mismatch且无法Go Online。同是AO的话5X00226G02与5X00419G02也可能存在G01/G02版本固件兼容性差异——核对原I/O清单丝印全称再下单。
Q4：G01/G02/G03版本混插有什么坑？
A：G后缀是硬件步进版本，部分早期控制器FW只认特定版本。严格做法是同机架同型号同后缀；若必须换异后缀，先查Emerson Ovation Compatibility Matrix确认控制器FW支持，并在非高峰时段下装新数据库校验再上线。
