描述
产品详情

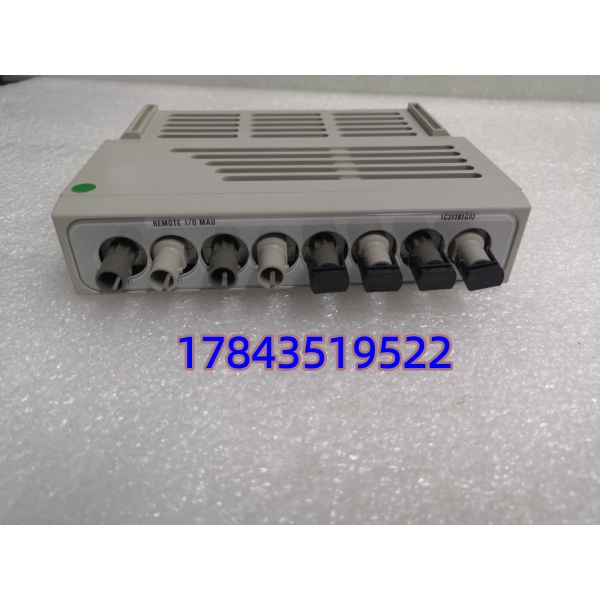

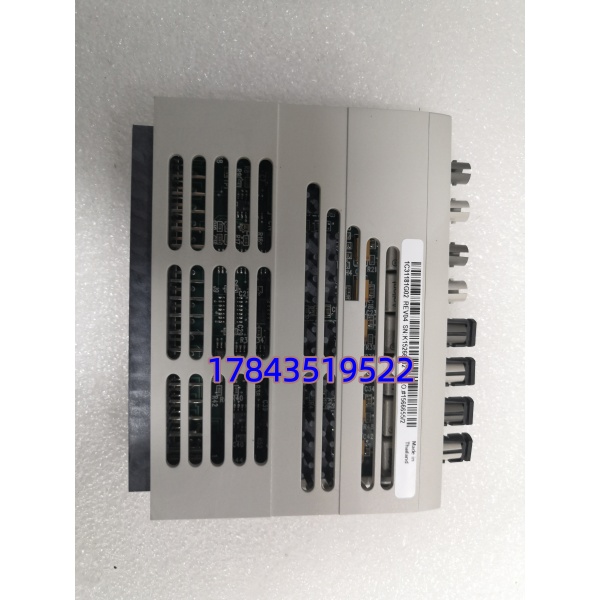

· 型号：1C31181G02
· 品牌：Westinghouse（现 Emerson Automation Solutions / Ovation）
· 系列：Ovation DCS — Analog Input Personality Module (PMOD for AI EMOD 1C31177G01 等)
规格参数
- 模块类型：AI Personality Module（PMOD），特性/接口定义卡，无 A/D 转换电路
- 配套 EMOD：须与模拟量输入电子模块 1C31177G01（AI EMOD — 8/16ch 通用模拟输入）配合使用，插 EMOD 顶部 PMOD 插槽
- 功能：内置 EEPROM 存储模块类型 ID、输入信号类型代码——G02 通常定义为 RTD / Thermocouple 输入（8 通道），具体 RTD 类型(Pt100/Cu10/Ni120)或 TC 类型(J/K/T/E)在 Ovation 组态软件(Configuration Tool)中进一步指定，PMOD 仅声明”我是温度输入卡”
- 输入信号支持（由 EMOD+PMOD+FTA 共同实现）：RTD 2/3-wire 100Ω Pt、Cu、Ni；TC J/K/T/E 型 + 冷端补偿（冷端传感器在 FTA 端子块内）

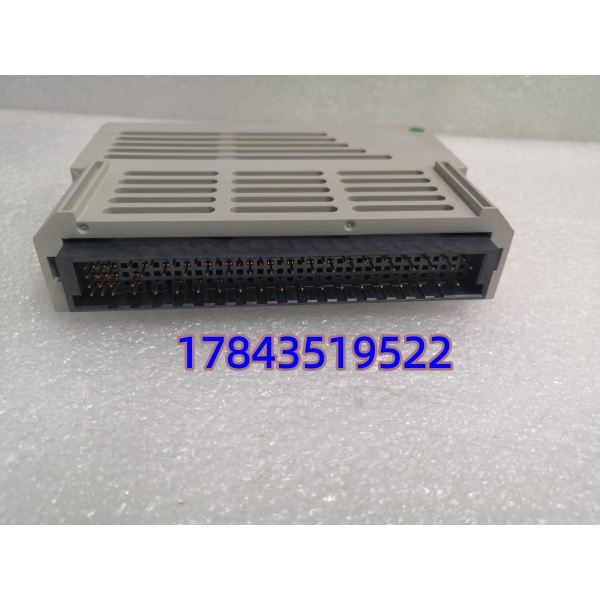

- 物理接口：与 EMOD 通过针排对接，前端面对现场端子块（Analog Input FTA，如 5X00059G01 或 Westinghouse 1C311xx 系列 AI FTA—现场核对标签）
- 指示：无独立 LED，AI 通道状态/故障由下方 EMOD 显示（PWR/CHx/FAULT）
- 热插拔：支持（Ovation I/O 机箱设计），更换后控制器重读 EEPROM ID，短暂 Quality Questionable 后恢复
- 安装：Ovation I/O 机箱插槽—先插 AI EMOD → 将 PMOD 插入 EMOD 上槽 → 装对应 AI 端子块(FTA)
- 尺寸：约 100×50×25 mm（PMOD 小型板），重量 ≈0.1 kg
- 工作环境：0～+60℃（同 I/O 机箱），存储 -40～+85℃，湿度 5～95% 非冷凝
- 认证：CE / UL / CSA
- 状态：随 Ovation 早期硬件 EOL，新系统用新代 AI PMOD（5X 系列），老线 MRO 需严格同号匹配（G01/G02/G03 不通用）
产品介绍
Ovation 模拟量 I/O 同样是”EMOD（电子模块）+ PMOD（特性模块）”二合一结构——EMOD 做 A/D 转换和背板通讯，PMOD（就是 1C31181G02）只干一件事：通过 EEPROM 告诉控制器”这个槽配的是温度输入（RTD/TC）而不是 ±10V 或 4–20mA”。它本身不测温度、不加冷端补偿，冷端补偿由 AI 端子块(FTA)内传感器完成，A/D 在 EMOD 里。
现场最容易踩的坑：把电压/电流 AI PMOD（如 1C31179Gxx 系列对应 ±10V/4–20mA）和这个 G02 混用——插错系统报”AI Module Type Mismatch”，且通道物理量完全不对（温变读成 mA 乱值）。老线 MRO 严格按原件号采购，换完不需重下组态，Ovation 自动识别。
应用场景与行业案例
痛点： 我在电厂遇过 #1 炉减温水调门回路，Ovation AI 槽（1C31177G01+1C31181G02）采主蒸汽温度 Pt100 RTD。大修吹灰拔模块，复原后温度显示 —-（超量程）或乱跳。先查三线 RTD 阻值正常、端子块冷端传感器 OK，最终发现 PMOD 金手指氧化致 ID 读不到——系统将该槽当”未定义”屏蔽采样。无水乙醇擦针重插恢复；严重氧化需换 PMOD。这种故障伪装成”测温回路断线”，其实根子在巴掌大 PMOD 接触不良。
典型场景：
- 火电厂/化工 Ovation 系统温度采集——锅炉/汽轮机 PT100 RTD、烟气温 TC(J/K型) 经 AI EMOD+G02 PMOD+AI FTA 入 Ovation
- 老线 MRO 替换氧化/丢失 PMOD——原位插 EMOD 上槽，Ovation 自动重读 Type ID 不需重组态
- 与 4–20mA AI PMOD（1C31179Gxx）区分使用——同 EMOD 硬件可换 PMOD+FTA 变更输入类型（需重组态信号类型）
- 柜内备件——低值但缺了 AI 温度槽报 Type Mismatch 整槽不可用
真实案例：
北方某 200MW 热电厂，#2 炉高温过热器壁温采集用 Ovation AI 槽（1C31177G01+1C31181G02，8ch K型 TC）。某次停机后开机部分壁温点显示”**”或 -276℃（TC 断线特征），查现场 TC 接线及补偿导线 OK，冷端端子块供电正常。互换 PMOD 到邻槽好 AI 温度槽——好槽也报 Type Mismatch 跟 PMOD 走→确认 PMOD EEPROM 或针脚损坏（追溯为库房存放受潮氧化）。换新 1C31181G02 插回→上电→Ovation 识别 AI Type=TC/RTD→温度值恢复正常。后来热工班把所有 AI/DI/DO PMOD 各备一块锁柜，标注”必须与 EMOD 型号匹配，不得混用 G01/G02/G03″。我常说：Ovation PMOD 是最容易被低估的故障点——巴掌大一块带 EEPROM 的小板，它丢了 ID 整槽模拟量变瞎子。
常见问题解答 (FAQ)
Q1：1C31181G02 是独立 AI 卡吗？能单独插 I/O 槽工作吗？
不是，也不能。它是 AI Personality Module（PMOD），必须插在 AI 电子模块（1C31177G01 等 EMOD）顶部专用插槽。I/O 槽位先插 EMOD，PMOD 依附于 EMOD。单独买来插 I/O 槽物理不匹配且系统不识别。
Q2：和 1C31179Gxx（±10V/4–20mA AI PMOD）或 1C31181G01 能互替吗？
不能。G02 定义为 RTD/TC 温度输入；G01 可能为早期版同种或不同通道数（依 Rev 需核对）；1C31179Gxx 系列是电压/电流 AI（±10V / 4–20mA）。换错 PMOD 控制器报 Type Mismatch，且组态中信号类型（Temperature vs Analog）不匹配会导致工程下载警告或错误标定量程。MRO 严格按原件完整 MLFB 采购。
Q3：支持热插拔吗？更换步骤？
支持。步骤：确认该 AI 槽短暂丢失采样可接受（或已在 Safe State）→戴防静电腕带→拔旧 PMOD（先拔 PMOD 再拔 EMOD 若需换 EMOD）→插新 PMOD 确保到位→观察 EMOD OK LED 及 Ovation Station Slot Status 变 Good→确认温度/模拟值回读正常 Quality=Good。若只换 PMOD 不断电也可但通常建议计划停机做。
Q4：怎么判断 PMOD 坏还是 EMOD 坏？
Ovation Station 报”PMOD Not Detected / AI Type Mismatch”首先怀疑 PMOD 接触或 EEPROM 坏；报”AI EMOD Comm Lost / Hardware Fault / Calibration Error”多指 EMOD 本身 A/D 或背板问题。验证：同机箱好温度 AI 槽互换 PMOD——故障跟 PMOD 走=PMOD 坏，跟槽位走=EMOD 或背板问题。
Q5：二手拆机件怎么验？
插已知好 AI EMOD（1C31177G01）+ 对应 RTD/TC 端子块(FTA)入 Ovation 机箱→上电→控制器识别 AI Type = RTD/TC (per G02) 并显示 P/N 正确→短接 TC 输入端模拟 mV 或接标准电阻模拟 RTD→Ovation Station 读值合理→确认 Quality=Good。特别注意 PMOD 针排无氧化发黑（放大镜检查），金手指用无水乙醇清洁后测试。
