描述
产品详情

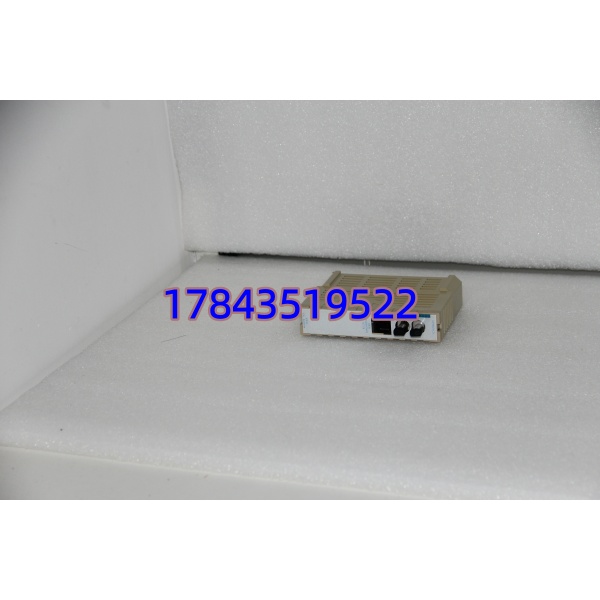

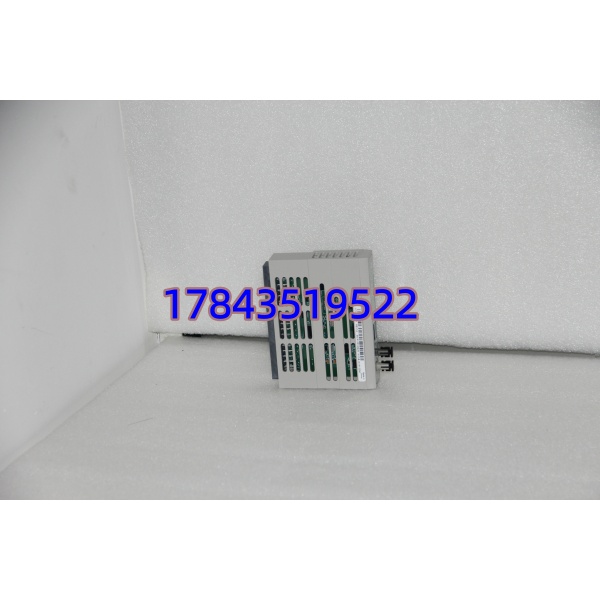

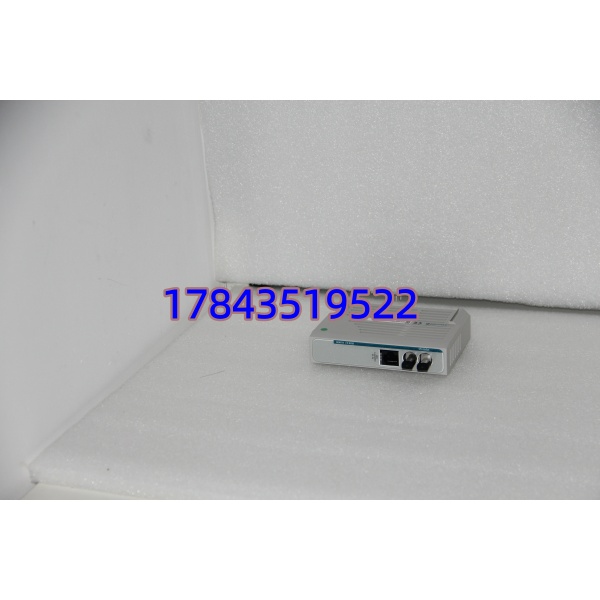

· 型号：1C31204G01
· 品牌：Westinghouse Electric Corp.（现 Emerson Automation Solutions — Ovation DCS）
· 系列：Ovation Standard I/O，Relay Digital Output Electronics Module（EMOD）
规格参数
- 订货号：1C31204G01
- 产品类型：Ovation 继电器型数字量输出电子模件（8-Channel Relay DO EMOD）
- 配套底座（必选）：5X00226G02（16-ch relay DO 底座也兼容单块 8-ch 插法）或 5X00122G01（8-ch relay DO 底座），底座带现场接线端子
- 输出通道数：8 路独立 SPDT 继电器（Form C：常开 NO / 常闭 NC / 公共端 C）
- 触点额定（阻性）：5 A @ 250 V AC 或 5 A @ 30 V DC
- 感性负载建议：降额至 ≤2.5 A，且必须加装 RC 吸收/压敏电阻/续流二极管（依负载类型）
- 触点形式：每通道 3 个现场端子 — C(Common)、NO、NC；通道间电气独立，无共用 COM 汇流排
- 线圈-触点隔离电压：≥2500 V rms（光耦+继电器物理隔离）
- 通道-背板逻辑隔离：通过 Ovation I/O 背板变压器隔离
- 吸合时间：≤10 ms；释放时间：≤5 ms
- 机械寿命：＞10⁷ 次操作
- 电气寿命：＞10⁵ 次 @ 额定阻性负载
- 诊断：线圈驱动状态反馈至控制器（DO Active 位），模块 Health LED 上报
- 功耗（模块本体）：典型 4～6 W（所有继电器吸合时）
- 安装方式：插入 Ovation I/O 机架对应继电器 DO 底座（DIN 导轨安装底座），支持在线热插拔（Hot Swap）
- 前面板指示：Module OK LED、Active/Comm LED（依机架 firmware）
- 工作环境温度：0～+60℃；存储 -40～+85℃
- 湿度：5%～95% RH 非凝露
- 产品状态：Ovation 老款 I/O PM410 停产，新系统用 Ovation MD I/O，MRO 靠存量备件
产品介绍
1C31204G01 是 Emerson Ovation DCS 的 8 通道继电器输出电子模件——插在专用继电器 DO 底座（5X00226G02 或 5X00122G01）上，底座提供现场 C/NO/NC 螺钉端子。跟固态 24V DC 晶体管 DO 不同，这是真·机电继电器干接点，可以直接带 220VAC 接触器线圈、电磁阀、声光报警器，省掉中间继电器柜。模块本身只含继电器线圈驱动和逻辑接口，触点动作功率全来自现场回路。
有一点要注意：它不能插在普通 AI/AO/DI/Transistor DO 底座上——物理能插但背板定义不同会报配置错，必须配继电器专用底座。我现场遇到最多的问题是感性负载（接触器/电磁阀）没加浪涌抑制，继电器触点粘连导致 DO 关不断——换模块前先查负载侧。老电厂辅网/化水/输煤大量用这块卡，MRO 建议 DO Relay 卡和底座各留 1～2 散件。
应用场景与行业案例
痛点切入
输煤皮带 #3 犁式卸料器 DO 点”一直吸合关不掉”——停 PLC 程序输出 0 仍带电，量现场端子 C-NO 导通。拆模块看继电器罩微黑，触点熔焊。原因是皮带机接触器线圈没装 RC 吸收，拉弧导致粘连。换 1C31204G01 + 新底座（顺便补装浪涌抑制器）恢复正常。这类故障模块本身没坏但触点寿命耗尽，定期轮换或备件很重要。
典型场景
- 火电辅网/化水 — 直接驱动 220VAC 化水药泵启停、气动阀电磁阀（AC 110/220V）、冲洗泵接触器，省中间继电器。
- 输煤/除灰 — 皮带机启停、振打电机、除尘卸灰阀控制，环境粉尘大用继电器干接点比晶体管耐浪涌略好（仍需抑制）。
- 公用工程/水处理 — 多回路设备启停，每通道独立 C/NO/NC 方便做故障常闭联锁（NC 用于 E-STOP 切断等）。
- 老 Ovation 系统 MRO — 保留原 I/O 机架架构，只换故障 EMOD（底座端子通常可不重接若同型号）。
真实案例
西北某 330MW 电厂化水程控，多台计量泵通过 Ovation 1C31204G01 控制启停。值长反映 #2 阴床再生计量泵停不了——就地按急停可停，DCS 输出 0 仍吸合。电子间量底座 C-NO 有 220V 通，确认继电器触点粘连。库房有片测试 OK 二手 1C31204G01，拔旧插新（底座 5X00226G02 端子不动），30 秒恢复。热工班长说”早该给大负载回路加阻容，这卡继电器寿命顶五年，化水上酸碱泵天天动作先挂”。——老 Ovation 继电器 DO 卡建议按动作频次 5～8 年预防性更换或至少留备件。
常见问题解答 (FAQ)
Q1：必须配哪种底座？普通 DO 底座能用吗？
必须配 Ovation 继电器 DO 底座：5X00226G02（16-ch relay base，可插 1 或 2 块 8-ch relay EMOD）或 5X00122G01（8-ch relay base 专用于单块 1C31204G01）。不能插晶体管 DO / AI / DI 底座，物理接口不兼容且 HW Config 会报 Slot Mismatch。
Q2：支持热插拔吗？换件要重下组态吗？
支持 Ovation I/O 槽位热插拔（Hot Swap）。确认该点无关键强制输出后再拔。换同型号 EMOD 不需重下组态——参数存在控制器，插上新卡自动装载。若 Ovation 站报”Module ID Mismatch”核对 Slot 定义里 MLFB 是否匹配（极少新版 firmware 要求确认）。
Q3：触点能直接带 220VAC 接触器线圈或电磁阀吗？需要加保护吗？
可以直带，额定 5A@250VAC。但感性负载强烈建议加浪涌抑制——AC 负载用 RC 吸收（0.1μF+100Ω 串）或 MOV；DC 负载并接续流二极管（反并联或阳接正）。不加抑制拉弧会大幅缩短电气寿命甚至触点熔焊。
Q4：和 1C31204G02/G03 区别？能互换吗？
同系列 8-ch Relay DO EMOD，物理兼容同底座。细微差别通常在 firmware rev 或诊断增强，G01 最常见。可互换但建议与原 Slot 定义一致，若原组态指定 G01 换 G02/G03 一般 OK（Ovation 对同功能 Relay DO 通常认），保守做法用同后缀。
