描述
产品详情
· 型号：1B30023H01
· 品牌：Westinghouse（现 Emerson Automation Solutions / Ovation）
· 系列：Ovation DCS — I/O Bus Terminator Module（TERM-L / Left Terminator）
规格参数
- 模块类型：I/O Bus Terminator Module（左侧终端模块，TERM-L），Ovation I/O 机箱必备组件
- 安装位置：Ovation I/O 机箱（如配 1B30035H01 Base）最左侧槽位——标有 TERM-L 或最左端，不可插 I/O 槽
- 功能：背板总线差分信号 120Ω 阻抗匹配与终端电阻，消除高速数字信号反射；部分版本含 Personality Chip 告知控制器机箱类型/插槽数
- 终端电阻：标称 120Ω（需核对/以原厂手册为准），匹配 Ovation I/O 背板差分阻抗
- 供电：取自背板 +5V（仅供 Personality EEPROM 或指示灯微电流，典型＜50mW），实质为被动端接元件
- 指示灯：部分批次带 PWR（绿）指示背板电压正常，无运行/故障灯（非智能模块）
- 配套底座：须配 Ovation I/O Base Assembly，常见 1B30035H01（8槽）/ 1B30036H01（16槽）等—现场核对原装机箱标签
- 兼容性：全系 Ovation Gen1/Gen2/Gen3 I/O 机箱均通用（Westinghouse 原产与新 Emerson 产可混用，建议同代优先）
- 物理尺寸：标准 Ovation 单槽模块外形（约同 1C31xxx 系列 I/O 卡宽度），重量 ≈0.15～0.2 kg
- 工作环境：0～+60℃ 运行（柜内），-40～+85℃ 存储，湿度 5～95% 非冷凝
- 防护：IP20（机柜内），符合 IEEE 472 电快速瞬变抗扰
- 认证：CE / UL / CSA
- 状态：随早期 Ovation 硬件 EOL，新机箱仍随箱标配，老线 MRO 单独采购多为 NOS 或拆机件
产品介绍

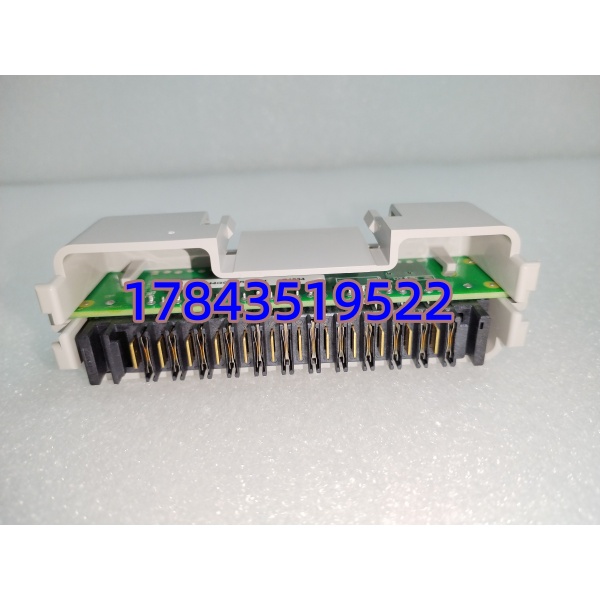

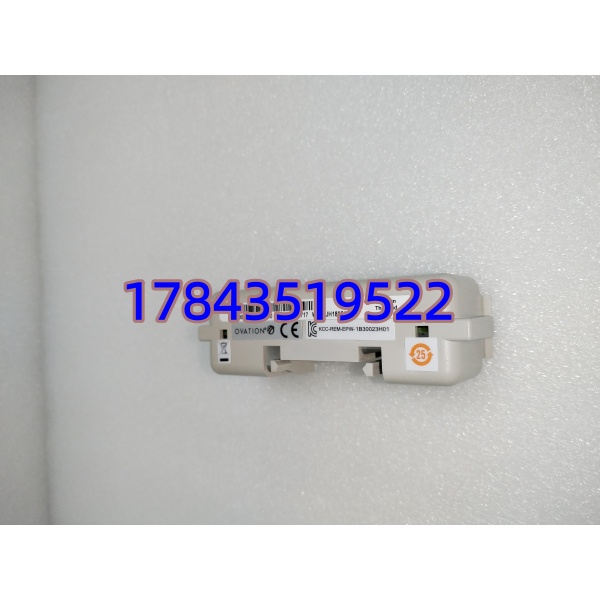

1B30023H01 是 Ovation DCS I/O 机箱的”封口件”——每个 Ovation I/O 底座最左端必须插这块终端模块，不然背板总线信号在末端反射造成通讯误码、I/O 点偶发 Quality Bad 或控制器报 I/O Drop Offline。它本质上是个带 120Ω 电阻网络和极小 EEPROM 的被动板，不采集数据也不驱动负载。老线改造拆机箱时最容易把它当”没用的挡板”扔掉或碰掉，然后查半天为什么新插 I/O 卡通讯时好时坏。
有一点要注意：它不是模拟量/数字量 I/O 卡（区别于 1C31189G01 DI、1C31227G01 DO、1B300…AI 等），买错型号插 I/O 槽位系统不识别。Terminator 只能插 TERM-L 位，I/O 卡不能插 TERM 位。
应用场景与行业案例
痛点： 我在电厂遇过 Ovation 辅机 I/O 箱改造——移柜时技工拔下所有模块，把最左端 1B30023H01 当空盖板放一边没装回。上电后控制器能连部分 I/O 但随机报”Drop 3 I/O Timeout”，几个槽位的点 Quality 闪 Bad。折腾两小时发现少装终端模块，插回立刻正常。这种故障现场太典型：终端模块不插系统”能跑但不稳”，容易被误判为背板接触不良或电缆问题。
典型场景：
- 所有带 Ovation I/O 机箱（1B30035H01 Base 等）——每柜必配一块插最左 TERM-L 槽
- 老线 MRO 替换丢失/损坏的终端模块——原配碰掉或底座升级后需匹配新 Terminator（新老通用）
- 新增 Ovation I/O 扩展柜——新机箱若未随箱配 Terminator 需单独采购
- 柜内备件——低值但缺了系统不稳，建议柜内锁一块
真实案例：
北方某 600MW 机组除灰 Ovation 系统，原 I/O 箱运行正常。年度清扫时电工拔全部模块吹灰，复原时漏装最左端 1B30023H01（误当装饰盖板）。运行后发现 #4 电场 I/O 箱偶发离线、部分 AI 点跳 Bad Quality，重启后暂时恢复再出现。先怀疑 I/O 卡接触或光纤，反复重插无果。我到现场扫一眼机箱最左槽空着——问是不是少块板，答”那个没线就没装”。插回原 Terminator，故障消失再未复现。后来点检把”确认 TERM-L 模块在位”列入每次柜内作业 checklist。我常说：Ovation 最便宜也最容易被忽视的备件就是这块终端模块——它不出声不报警，缺了让你以为系统在撒谎。
常见问题解答 (FAQ)
Q1：1B30023H01 是 AI/AO/DI/DO 卡吗？能采集信号吗？
不是。它是纯总线终端模块（Terminator），无 I/O 通道，不采集也不输出过程信号。只能插 I/O 机箱最左端 TERM-L 槽位，不能当 I/O 卡用也不能插 I/O 槽位。
Q2：必须装吗？不装会怎样？
Ovation 规范要求每个 I/O 机箱 TERM-L 位必须插终端模块。不装或接触不良时背板总线信号反射导致通讯误码——现象为 I/O 点随机 Quality Bad、控制器报 Drop Timeout、偶发 I/O 掉站，重启可能暂时恢复但不可靠。长距离或高扫描率下问题更明显。
Q3：新老版本（Westinghouse 原产 vs Emerson 标）能混用吗？能互换吗？
可以混用。物理尺寸、针定义、终端电阻值全兼容，Personality EEPROM 内容 Ovation 控制器可自适应。老线买 Westinghouse 标或新 Emerson 标均可，优先确认与你 I/O Base（1B30035H01 等）槽位匹配。
Q4：支持热插拔吗？能带电拔插吗？
不建议。虽部分无源设计理论可热插，但拔掉瞬间背板失去终端电阻可能引起该 I/O 箱短暂通讯中断。安全做法：停 I/O 箱电源或确认该 Drop 可短暂离线→插/拔→上电→确认控制器识别 I/O 箱正常。正常运行中勿随意拔终端模块。
