描述
产品详情

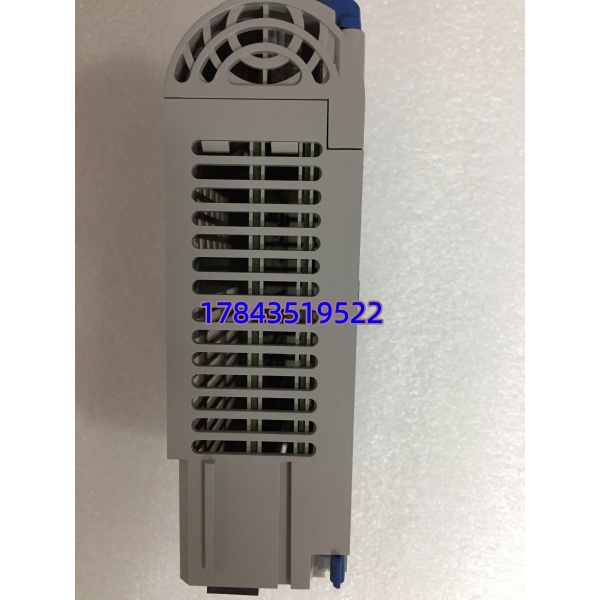

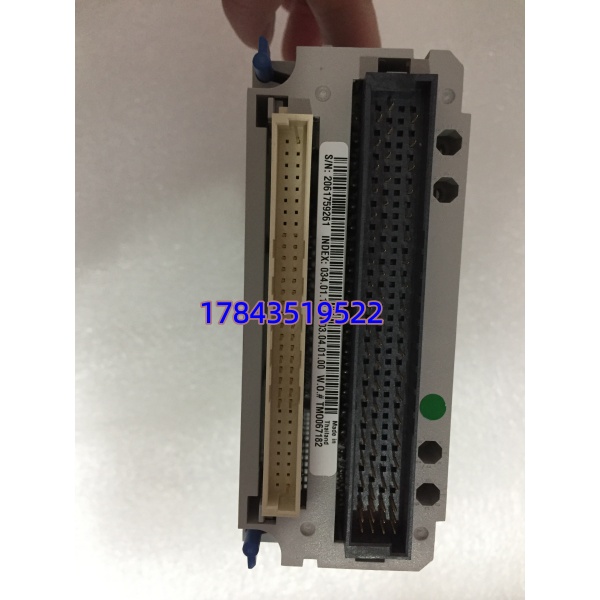

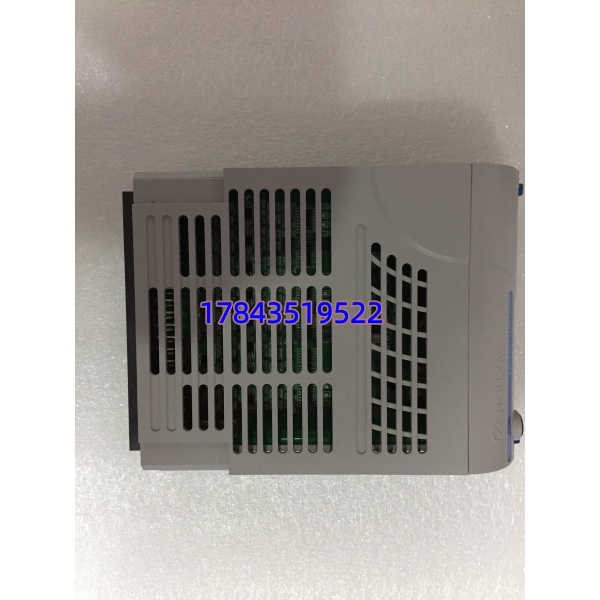

· 型号：5X00501G01
· 品牌：Westinghouse / Emerson（Ovation DCS Division）
· 系列：Ovation I/O — High Performance 32-Point Digital Input Module (EMOD)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00501G01（Digital Input Electronics Module，Ovation 5X系列） |
| 适用系统 | Emerson Ovation DCS，控制器固件 V3.x及以上（严格来说仅匹配指定5X系列I/O Drop及对应FTA——WDPF-I机架物理不兼容） |
| 模块类型 | 高性能数字量输入电子模块（EMOD），单槽插卡 |
| 输入通道 | 32点，分4组×8通道，每组独立公共端(COM) |
| 额定输入电压 | 24V DC（Typical 15～30V DC 有效”1″电平，≤5V DC 判”0″） |
| 输入类型 | Sink（NPN汇流）或 Source（PNP源流），依FTA端子板接线极性决定 |
| 输入滤波/去抖 | 硬件RC+软件可编程去抖动（典型 1～20ms可配），扫描周期 ≤10ms |
| 隔离方式 | 现场输入组-背板光电隔离 ≥1500V AC rms 1min；组间隔离（4组） |
| 供电方式 | 逻辑侧通过Ovation背板供给 5V DC（典型 <200mA模块电流）；现场侧24V DC由柜内DI配电模块提供 |
| 指示灯 | 每通道1个LED（ON=逻辑1），模块RUN/FAULT双色LED |
| ON状态电流 | 典型 2～5mA @ 24V DC（湿触点要求） |
| 工作温度 | 0℃ ～ +55℃（Ovation柜内安装，非日照）；存储 -40℃ ～ +85℃ |
| 湿度 | 5%～95% RH 非凝露 |
| 安装方式 | 插入Ovation I/O Carrier底座，配合指定FTA（如1C31116G01等）接线，前面板锁扣固定 |
| 热插拔 | 支持Ovation系统受控热插拔（工程师站确认Slot允许状态） |
| 认证 / 标准 | CE / UL 508 / CSA / IEC 61131-2 / IEC 61010-1 |
| 尺寸 / 重量 | 约 173×100×42 mm（标准Ovation EMOD）；≈0.35kg |
产品介绍
在某个脱硫系统改造项目里碰到过——浆液循环泵”运行反馈”全丢，SO₂超标联锁准备开旁路，查下来不是就地继电器问题也不是电缆，是柜内一块5X00501G01某个输入组公共端接触不良导致整组8点DI变0。5X00501G01就是Ovation标准的32点数字量输入EMOD，把现场泵启停、阀门全开/全关限位、综保故障接点这些24V DC干/湿触点经光电隔离送进控制器，每4组独立COM方便分开取正负电源。(严格来说它自己不带端子，必须配对应的Ovation FTA——最常见是1C31116G01或同类——买的时候十有八九新人只订EMOD忘了底座，到了现场插不上。)
从备件库存看，DI卡用量最大但通常不被重视——它很少坏，可一旦成片故障（背板供电异常或雷击感应窜入）会导致大面积状态丢失诱发误联锁。5X00501G01已进入Emerson Legacy Limited Availability阶段，全新原厂新造交期不稳（据渠道反馈常超16周或分配困难），市面多为New Surplus或翻新版。ABC分类建议归C类高数量件但关键测点单独升A类（如MFT跳闸指令反馈、汽轮机ETS接点）——全厂按同类DI机架做N+1共用冷备池，版本统一即可，不必每个控制柜单独备。TCO考量很简单：一块二手DI卡两三百元，一次因无备件导致的SOE状态丢失排查人工费远超此数。请以Emerson当地Ovation Product Lifecycle Notice为准。
应用场景与库存策略
DI卡故障表现通常是”整组8点变0″或”随机抖动误报1″——如果是汽机ETS/锅炉MFT跳闸回路的反馈监视点集体丢失，可能触发控制室大屏报警风暴甚至保护系统质疑信号完整性。原厂供货窗口收窄是真实风险，尤其中小电厂外包维保常忽略DI卡老化。
- 火电/核电常规岛 — 汽轮机ETS接点、给水泵运行状态、阀门全开/全关限位、MFT跳闸反馈。建议关键保护回路涉及的DI卡单独按N+1备冷件（锁定同型号5X00501G01），普通辅机DI卡按全厂同类合并备件池减SKU。
- 石化/化工装置 — 压缩机高高报、紧急切断阀位置反馈、电机综保故障接点。建议按装置区域备1块，注意FTA底座版本（某些老1C311xx系列与新5X EMOD pinout有微小差异，插上前核对Compatibility Sheet）。
- 水处理/公用工程 — 各类泵启停反馈、液位开关。可跨装置共用DI备件池，C类管理。
- 库存策略 — 总量大归C类，但含保护联锁测点的Slot升A类单列管理。Safety Stock按”关键Slot数×1 + 普通池N+1″设，ROP在≤1件触发寻源。二手货源核验：①原厂激光蚀刻SN ②FTA插合顺畅无引脚歪斜 ③上机架后32点强制短接扫描全通。
- 生命周期动作 — 关注Emerson PCN，若EOL宣布按
在线DI机架块数÷平均槽位利用率×剩余服役年×1.1LTB囤货；老旧WDPF迁移Ovation的项目特别注意——原WDPF DI卡不通用，整站改造前先把legacy Ovation DI备足。
真实案例：北方某2×300MW自备电厂年终全厂联动试验时发现#1炉MFT跳闸回路的8个ESD/PLC反馈DI点（接5X00501G01某输入组）在SOE记录里全部呈”0″且无变化，现场短接COM与输入点确认电缆正常，判定为EMOD内部光耦组失效。库房虽有DI备件但买的是另一Ovation老型号（1C312xx系列）物理尺寸不同插不进5X Carrier——紧急从同城水泥厂借调一块5X00501G01换上恢复。事后他们建了规矩：所有Ovation 5X系列EMOD（AI/AO/DI/DO）备件必须在入库前核对外形尺寸照片+插底座试锁扣，并在台账标注配套FTA型号，杜绝”有卡无座”或”有座不兼容”。
常见问题解答 (FAQ)
Q1：5X00501G01目前还能订全新原厂吗？交期和停产状态？
5X系列部分I/O已入Emerson Limited/Phasing Out列表，原厂全新偶有New Old Stock分配但交期常12～30周不确定。先查Emerson官方Ovation Product Lifecycle Notice确认；若宣布LTB窗口建议按装机量囤。二手/翻新版要求提供Point-to-Point Test Report（32通道全扫描）。
Q2：它跟旧款WDPF DI卡或Ovation 1C系列DI卡通用吗？
不通用。5X00501G01是Ovation 5X系列EMOD，插槽、背板协议、引脚定义均与WDPF DI卡及Ovation早期1C31xxx系列DI模块不同，物理能插也点不亮会报Illegal Module ID。严格来说只匹配Ovation 5X I/O Carrier+指定FTA组合，换型需改I/O Config并换底座——属系统改造非简单替用。
Q3：现场是NPN还是PNP接线？它支持干接点吗？
支持Sink(NPN)和Source(PNP)两种，依FTA端子板配线极性决定公共端接0V或+24V；也支持无源干接点（需FTA侧提供检测电压）。5X00501G01本身要求湿触点最小2mA输入电流做光耦驱动——纯无源干接点若FTA未提供检测电压会读不到，注意柜内DI配电设计。
