产品详情

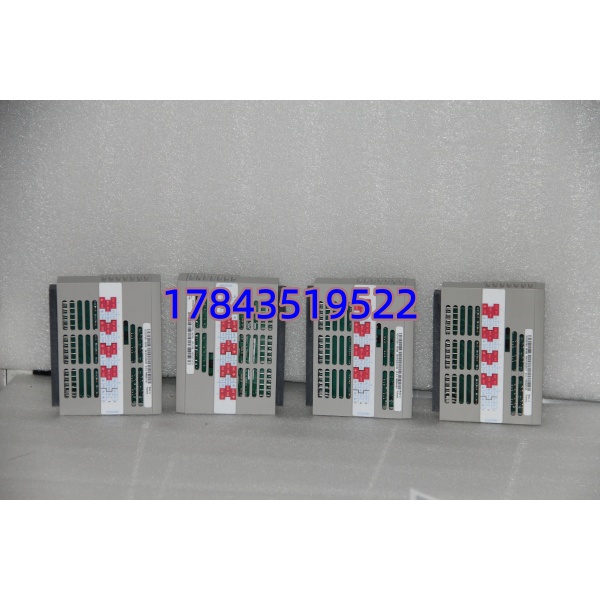

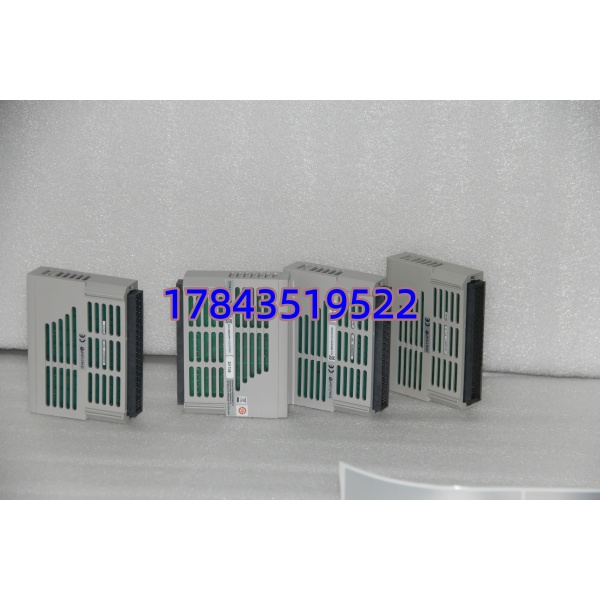

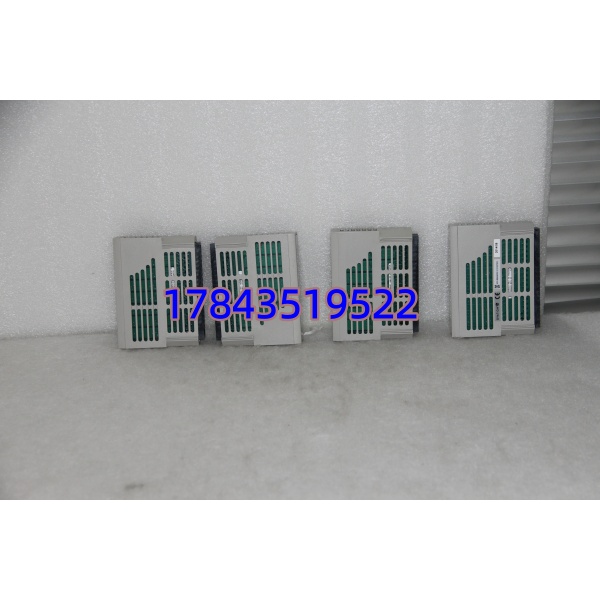

· 型号：1C31227G01
· 品牌：Westinghouse（现 Emerson Automation Solutions / Ovation）
· 系列：Ovation DCS — Digital Output Module Type DO-32T（Transistor Sourcing）
规格参数
- 模块类型：数字量输出（Discrete Output），32 通道晶体管源型（Sourcing / PNP）
- 输出通道数：32 路，通常分 4 组 × 8 ch 或 2 组 × 16 ch（每组共 COM 负端回线）
- 输出电压：标称 24 V DC（由外部或系统 24V 电源经端子块供给，模块内部开关到负载）
- 每通道最大电流：50 mA 连续（典型建议 ≤30 mA 留余量），总模块电流 ≤1.6 A（32×50mA）
- 负载类型：电阻性或轻微感性（继电器线圈带续流二极管、PLC DI、LED 指示灯），不可直接驱动 AC 接触器/电磁阀/大感性负载
- 输出类型：固态晶体管（无机械触点），开通/关断时间 ＜1 ms
- 保护功能：每通道独立短路限流（典型 100mA 触发限流自动恢复）、过温保护、反向电源保护
- 电气隔离：通道组与逻辑侧、通道组间光电隔离（典型 ≥500 Vrms 现场-逻辑，组间隔离依端子块设计）
- 背板通讯：Ovation 专有 DIOB 总线，与 OC4000/OC6000 控制器直接交互，输出状态字回读
- 诊断：模块 OK/FAULT LED，每通道输出状态 LED（绿=ON），过载/开路检测上报 Ovation Station
- 供电：+5 V 逻辑取自 Ovation I/O 机箱背板；+24 V 现场电源由端子块外部引入
- 安装：标准 Ovation I/O 机箱槽位，配合专用 32-pt DO 端子块（如 5X00063G01 或 1C312xx 系列—现场核对原装标签）
- 热插拔：支持（Ovation 冗余/非冗余 I/O 机箱均支持在线更换，建议确认固件兼容）
- 工作环境：0～+60℃ 运行，-40～+85℃ 存储，湿度 5～95% 非冷凝
- 认证：CE / UL 61010-1 / CSA
- 尺寸（模块本体）：标准 Ovation 单槽插卡，约 305×127 mm，重量 ≈0.2 kg
产品介绍
1C31227G01 是 Ovation DCS 最常用的高密度晶体管 DO 卡——32 点挤在单槽，比继电器型 DO（1C31203G01 等）省空间、无机械磨损、开关快。它只做”小电流开关”：给中间继电器线圈供电、点亮柜内指示灯、送 24V 脉到 PLC DI。坦白讲这卡很皮实，现场最常见的挂点是有人误把 220V AC 接触器线圈或 110V 电磁阀直接并接在 DO 端子上，感应反峰打坏输出晶体管或光耦——换了新卡再犯同错照样烧。
随 Ovation 早期世代 EOL，Emerson 新系统有用新代 DO 卡（需核对 controller firmware），老线 MRO 只能找同号 G01 测好件原位替换。有一点要注意：端子块（Termination Block）独立于模块，型号须与你机箱原配一致，换模块不换端子。
应用场景与行业案例
痛点： 我在电厂遇过 #2 机组输灰顺控，Ovation 柜 1C31227G01 某组（ch.17-24）全不动作——查端子 24V 正常，负载是中间继电器（线包并续流二极管 OK），最终确认是现场施工人员误将一只 220V AC 电磁阀临时并接在 ch.20 做试验、拆时拉弧打穿组内 8 路输出晶体管。现象是整组 8 点”指令发出但继电器不吸合”，DriveWindow/Ovation Station 看输出 bit=1 但现场无动作。这种分组损坏模块本身还能通讯，不报 FAIL 只表现为”部分点失效”，容易被误判为继电器或接线问题。
典型场景：
- 火电厂/水处理 Ovation 辅机顺控——32 点高密度驱动中间继电器（MCR 柜继电器→现场电机启停）
- 老线 MRO 原位替换——Ovation Generation 1/2 机箱原位插回，无需重下组态（同 P/N 自动识别）
- 状态指示/报警灯驱动——柜内 LED 面板灯、蜂鸣器（小电流）
- 与其他 Ovation DI（如 1C31189G01）配合作联锁信号闭环
真实案例：
南方某 135MW 机组除灰控制用 Ovation（Westinghouse 原装早期版），DO 卡 1C31227G01 带 32 个中间继电器控制仓泵进料阀/出料阀/助吹阀。大修后开机发现 #3 仓泵”进料阀开”令始终不动作，其余点正常。先查继电器线圈 OK、端子 24V 到 COM 正常→互换模块槽位测试：新槽位同通道仍不输出→确认 ch.5-8 组内晶体管损坏（追溯是大修时临时接 24V 试灯未串电阻拉过流）。库房有一块测好拆机 G01，拔旧→插新→Ovation 自动识别 DO type→顺控恢复。后来电气点检把各型 DO/DI 卡各备一块锁柜，并在端子排贴”Max 50mA/ch DO NOT DRIVE CONTACTOR DIRECTLY”。我常说：Ovation 晶体管 DO 卡最常坏的诱因不是老化，是有人当它继电器输出用——换卡前先确认现场负载合规，不然新卡也活不过一班。
常见问题解答 (FAQ)
Q1：支持热插拔吗？带电更换要注意什么？
Ovation I/O 机箱设计支持热插拔。步骤：确认控制器有 I/O 扫描正常→戴防静电腕带→拔出旧模块（留意槽位号）→插新模块→等待 OK LED 亮绿（约 5～15 s）→确认 Ovation Station 该槽 Quality=Good。若系统配置了 Fail-Safe，掉卡期间输出按组态置安全态（通常 0），恢复后自动刷新。建议非紧急仍选计划停机更换。
Q2：和继电器型 DO（如 1C31203G01 / 1C31204G01）能互换吗？
物理插槽兼容但端子块不同、点逻辑含义一样但负载能力天差地别——不能混用。1C31227G01 只能驱 ≤50mA/点（中间继电器线圈）；继电器型 DO 可驱 2A/点 AC/DC 接触器和电磁阀。若你原设计是晶体管 DO 配 MCR 中间继电器，必须换回 1C31227G01；若原设计直接带接触器则应用继电器型 DO，换错会烧卡或带不动负载。
Q3：端子块（Termination Block）要一起换吗？型号怎么看？
端子块独立于模块，通常不换除非端子氧化/螺丝滑牙/熔痕。原机箱上找端子块标签 P/N（常见如 5X00063G01 或 Westinghouse 1C312xx 系列 DO TB）—买模块时核对你现用端子块型号兼容。模块与端子靠针排对接，拔模块端子保留在箱上。
Q4：输出点不动作怎么区分是卡坏还是负载/接线问题？
Ovation Station 看点强制=1 且 Quality Good 但现场无电压→测端子块对应输出点对 COM 有无 24V DC：①无电压=卡内晶体管或分组限流保护动作（试着断 24V 现场电源 30s 复位看恢复否）；②有电压但继电器不吸=负载开路/继电器线圈坏。若整组 8 点失效先查该组 COM 回线松动——这是最常见假故障。
