描述
产品详情

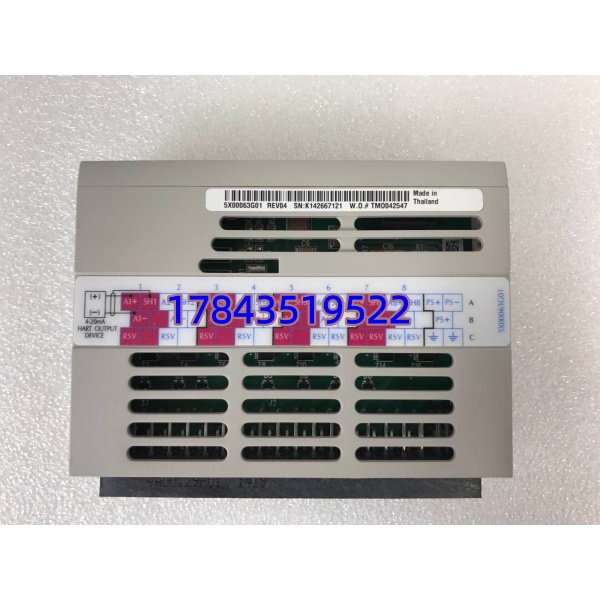

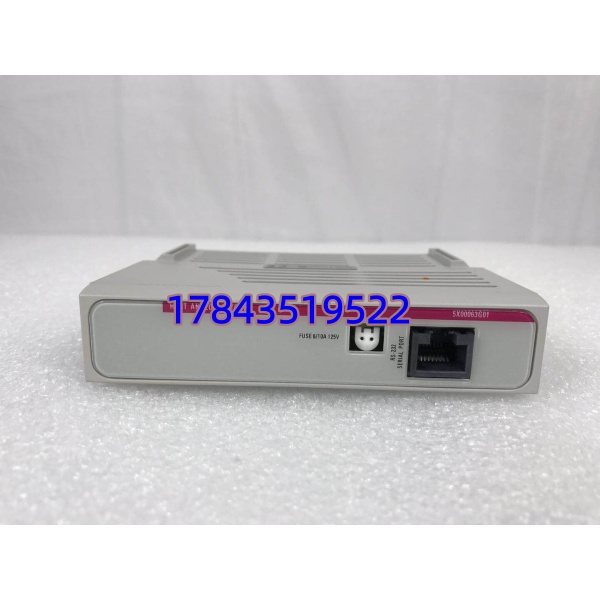

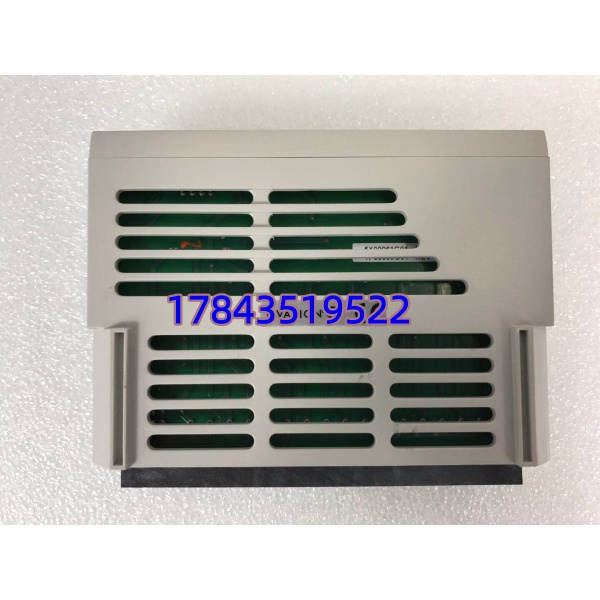

· 型号：5X00063G01
· 品牌：Emerson（原Westinghouse Ovation产品线）
· 系列：Ovation DCS — HART Analog Output Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00063G01 |
| 产品类型 | Ovation HART 模拟量输出模块（AO） |
| 输出通道数 | 8通道，独立输出 |
| 输出信号范围 | 4–20 mA DC（可组态 0–20 mA） |
| 协议支持 | HART 5/6/7 叠加于4–20mA回路上 |
| D/A分辨率 | 14 bit（根据Emerson Ovation AO模块典型值） |
| 输出精度 | ±0.25% FS（@ 25℃，具体以原厂Datasheet为准） |
| 负载能力 | 最大约 750 Ω（取决于供电回路，典型24V回路） |
| 通道隔离 | 通道-背板光电隔离 ≥500 V RMS；通道间共地 |
| 供电方式 | 由Ovation I/O机架背板提供 24 VDC |
| 模块功耗 | 典型 ≤ 3 W |
| 工作温度 | 0～+60 ℃（IEC 61131-2 环境 Class 1） |
| 存储温度 | -40～+85 ℃ |
| 安装方式 | 插装于Ovation标准I/O底座（如5X00070G01），支持热插拔（系统允许时） |
| 指示灯 | 电源(PWR)、故障(ERR)、各通道状态LED |
| 认证标准 | UL/cUL、CE、IEC 61010-1、IEC 61326（EMC） |
| 物理尺寸(约) | 120 × 80 × 20 mm（单槽宽度） |
| 重量(约) | 0.11–0.27 kg |
产品介绍
干过电厂维护的都懂——Ovation系统里AO卡一旦漂移或死通道，汽机旁路调阀就直接切手动，运行部追着你问什么时候恢复。5X00063G01就是专门吃这块苦差事的：八路独立4–20mA叠加HART，把控制器算好的控制量精准送到现场智能阀门定位器或变送器，同时还能让你在上位机读回仪表诊断，少跑一趟现场。
从供应链角度看这卡已进入成熟期偏后段，新项目还在用但原厂交期偶有拉长，二手/翻新件市场上鱼龙混杂。它的TCO优势不在单价（比普通PLC AO贵不少），而在Ovation系统原生兼容——换第三方得改底座改组态，停机窗口根本不够折腾。关键调节回路建议保留冷备件，比赌它五年不坏划算得多。
应用场景与库存策略
Ovation DCS的AO模块不像DI/DO那样密集分布，通常一个单元只用1–3块，但坏在这一块就等于整条调节回路失控。某300MW机组曾因单块AO卡第3通道开路，导致给水调阀渐开至全开，运行发现时已快满溢——这类事故备件到货周期若走原厂要4–8周，等就是停机。
- 火电/燃机—给水/汽温/燃烧控制回路AO：涉及CCS协调控制，非它不可 → 建议按每套Ovation站备1件冷备件（密封防静电袋存放），列入A类ABC分类管理。
- 化工/石化—装置区调节阀HART定位器驱动：需HART回读诊断 → 建议随大检修盘点，若机架≤2块可不另备但需确认供应商能48h急调。
- 水处理/市政—加药泵变频控制：非连续工艺可接受短时手动 → 可不设库存，但签好供应商VMI（寄售）协议锁交期。
- 整体策略：该型号与原厂I/O底座不通用（底座件号不同），采购时底座和模块分开核算，底座老化断裂也常见，建议同步备1–2只匹配底座。
真实案例：前两年帮南方某自备电厂做备件审计，他们2×330MW机组共用6块5X00063G01分布在#1/#2机汽机侧。#2机大修后试运发现AO卡第5通道恒输出0mA，临时拆#1机同型号卡顶替才没延误并网——但#1机因此失去一路水位调节。事后复盘：原厂交期报6周，最终从二手渠道加价淘到一块带标牌测试的。现在他们按我的建议锁了2块全新冷备（A类），每年做一次上电抽检，再没为这事半夜被call醒。
常见问题解答 (FAQ)
Q1：现在全新原装还有货吗？正常交期多久？
市面全新原装存量渐少，Emerson部分区域已转LTB（Last-Time-Buy）通知状态。新订单原厂交期曾报到8–12周，建议先确认渠道是全新原包还是”测试良品/翻新”，价差可达30–50%。
Q2：宣布停产的话Last-time-buy囤几块合适？
按ABC分类——若是A类关键调节回路（参与MCS/CCS），建议按现网在用量的100%另加1块缓冲（Buffer）做LTB；若仅为非关键开环控制可减半。囤货注意防静电保管年限（5–7年密封袋+干燥剂）。
Q3：有没有新型号直接替代或向后兼容？
Ovation系统内AO功能严格绑定部件号，Emerson未公开宣布pin-to-pin直接替代的新型号（部分后期批次5X00063G01内部版本微调但可混插）。不能拿DeltaV AO或第三方插进去——底座定义不同会烧背板。替代只能买同件号。
