产品详情

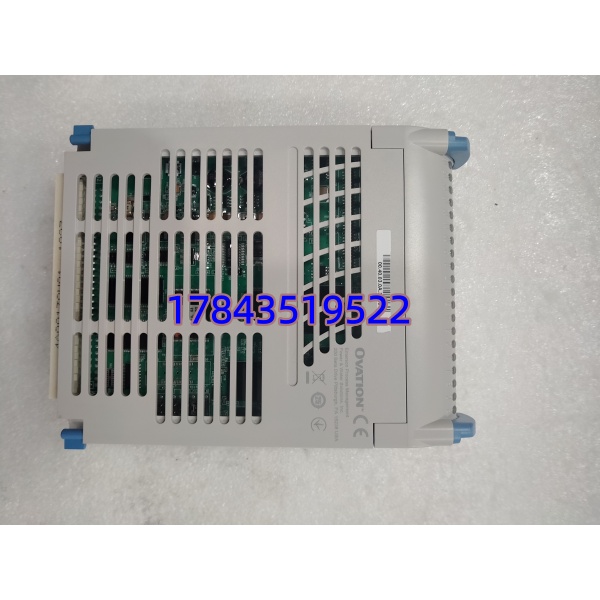

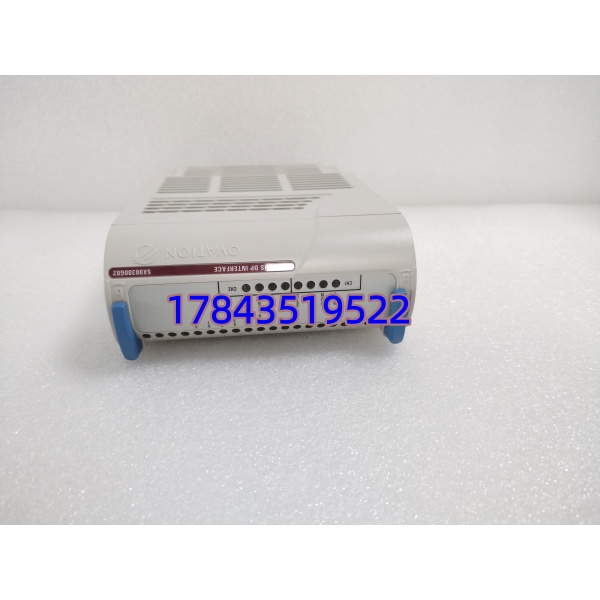

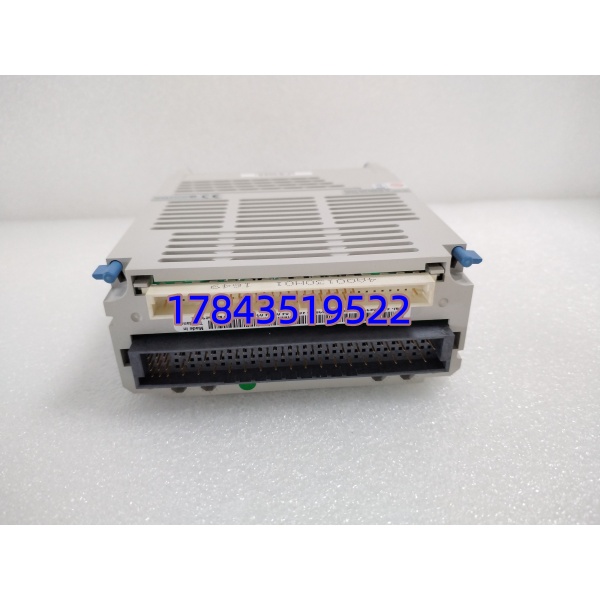

· 型号：5X00300G02
· 品牌：Westinghouse / Emerson（Ovation DCS Division）
· 系列：Ovation I/O — High Performance Analog Output Module (EMOD, Rev. G02)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00300G02（Analog Output Electronics Module，Ovation 5X系列） |
| 适用系统 | Emerson Ovation DCS，控制器固件 V3.x及以上（严格来说G02修订版与特定OC、DROP固件匹配，混插不同大版本可能报Config Mismatch——建议核对Controller Compatibility Matrix） |
| 模块类型 | 高性能模拟量输出电子模块（EMOD），单槽插卡 |
| 输出通道 | 16通道，独立光电隔离 |
| 输出信号类型 | 4–20mA（默认电流模式）／ ±10V DC（电压模式，依FTA端子板跳线/软件配置而定） |
| 分辨率 / 精度 | 16-bit D/A Converter；±0.1% Full Scale（25℃参考条件） |
| 负载能力 | 电流模式：Max 750Ω @ 24V extern（环路供电由现场或外接电源提供，非背板供） |
| 更新速率 | 典型 250ms（4Hz刷新），可软件配置滤波/斜坡功能 |
| 隔离方式 | 通道-背板及通道间光电/变压器隔离，耐压 ≥500V AC rms 1min |
| 供电方式 | 逻辑侧通过Ovation背板供给 5V DC（<150mA）；现场侧4–20mA回路需外接24V DC |
| 诊断功能 | 开路检测(Open Wire)、超量程报警、模块健康LED（RUN/FAULT） |
| 工作温度 | 0℃ ～ +55℃（Ovation I/O柜典型）；存储 -40℃ ～ +85℃ |
| 湿度 | 5%～95% RH 非凝露 |
| 安装方式 | 插入Ovation I/O Carrier底座，配合指定FTA（Field Terminal Assembly）接线，前面板锁扣固定 |
| 热插拔 | 支持Ovation系统受控热插拔（需在工程师站确认Slot状态） |
| 认证 / 标准 | CE / UL 508 / CSA / IEC 61010-1；RoHS compliant |
| 尺寸 / 重量 | 约 173×100×42 mm（标准Ovation EMOD尺寸）；≈0.3～0.5kg |
产品介绍
现场实测发现——调阀突然”失指令”多半不是阀门定位器问题，而是AO卡某一通道漂移或整个模块通讯掉线，尤其燃料主控、给水旁路这些参与CCS闭环的调节回路，AO卡故障直接逼运行切手动甚至触发MFT预处理。5X00300G02就是Ovation 5X系列的16通道高性能模拟输出EMOD，把控制器发的数字设定值转成4–20mA（或±10V）驱动现场执行机构，自带每通道隔离和断线检测。(严格来说它只负责D/A转换与背板通讯，现场24V回路电源和接线点在FTA端子板上——买的时候容易漏订底座，别只看EMOD本身。)
从库存经理视角看：Emerson已将大量5X早期I/O列入Phase-out/Limited Availability，全新原厂交期极不稳定（有反馈12～30周或无新造），市面流通以New Surplus和Refurbished为主。AO模块在电厂/化工属于”B类高影响件”——数量多但单点故障影响大（不像控制器是A类，也不像DI点是C类），建议按每个同型号机架保留N+1冷备，重点盯G02版本与现网控制器固件兼容性。它的TCO优势在于”同型号即插即用不需改逻辑或重新校线”，一块几十块的卡省下数小时回路校验和组态下装时间。请以Emerson当地Ovation产品生命周期公告为准。
应用场景与库存策略
AO输出卡一旦异常，相关联的调阀会保持原位(Last Value Hold)或归零（依组态Fail-Safe设定）——若是燃料旁路阀归零直接限负荷，若是化学加药泵归零影响水质指标。Ovation AO卡原厂供货窗口收窄才是真正的隐形成本。
- 火力/联合循环电厂 BOP及主厂房 — 给水旁路调阀、燃料压力控制、二次风挡板定位器AO信号。建议按控制柜/单元分区域备N+1（最低全厂共享1块G02版本冷备），每年大修做通道通电校验看偏移量。
- 石化常减压/催化裂化 — 进料流量控制阀、回流比调节AO信号。建议按装置独立备货且锁定同Revision(G02)，不同大版本(G01/G03)在某些DROP固件下有CRC校验不通过风险，别混用。
- 水处理/脱盐水站 — 加药泵变频器给定AO。可与相邻同类AO模块（如同系列16ch AO）合并备件池减少SKU，但需确认FTA端子兼容（部分老FTA与新EMOD版本需Check List）。
- 库存策略 — ABC分类建议归B类（关键可延迟停机），设Safety Stock=1，ROP触发在≤1件时立即寻源；二手货源务必核验：①原厂激光蚀刻SN ②PCB版号 ③插Ovation机架后自检无”Illegal HW ID” ④16通道加负载扫描线性度。
- 生命周期动作 — 关注Emerson PCN，若宣布EOL立刻按
在线数量×剩余服役年×1.15(老化系数)做Last-time-buy，优先囤带原厂防静电封装的Surplus而非裸卡。
真实案例：沿海某9F燃机电厂#1机在启动阶段发现两台汽机旁路调阀无响应，查Ovation I/O Status显示5X00300G02报”Open Wire All Ch”——FTA端子接线没问题，判定为EMOD内部D/A基准漂移。库房有块早几年买的G01版本随手换上，结果控制器报Configuration Mismatch不让运行（固件已升级到要求G02+）。临时从兄弟电厂借调G02版本换上恢复正常，前后耽误近3小时拖慢冲管节点。复盘后他们把所有AO卡备件统一锁定G02修订版，并建立”版本兼容性矩阵表”贴备件柜门——这比单纯记库存数量有用得多。
常见问题解答 (FAQ)
Q1：5X00300G02目前还能订全新原厂吗？正常交期和停产状态？
5X系列部分I/O已进入Emerson Limited/Obsolete列表，部分地区Service渠道仍有New Old Stock但极不稳定，交期常标12～24周甚至分配不到。建议先查Emerson官方Ovation Product Lifecycle Notice确认当前状态，若处LTB窗口按装机量囤货。二手/翻新版需索要Function Test Report。
Q2：G02版本能和G01或G03混插互换吗？
物理插槽兼容，但不建议随意混用不同大版本。Ovation控制器会根据Drop Configuration校验Hardware ID与Revision——若你的Database编译时绑定的是G02，插G01可能报”HW Rev Mismatch”并闭锁该Slot I/O。(严格来说小版本如G02→G02A通常向下兼容，但跨大版本需重新Download I/O Config并做回路校验。)换卡前一定核对现有工程文件里的Module Revision要求。
Q3：它是自带24V回路电源吗？现场怎么接线？
EMOD本身不含现场24V供电，4–20mA回路需外接24V DC电源（通常由柜内AO配电模块或现场隔离配电器提供），经FTA端子板形成回路。5X00300G02只负责D/A转换与电流灌入检测。采购时确认配套的FTA（如1C/5X系列Terminal Assembly）型号与现网一致，否则端子排列不同会接错线。
Q4：二手/翻新卡怎么验货防坑？
四步：①看SN标签（西屋/Emerson原厂激光蚀刻，字体边缘锐利，喷墨仿标偏模糊）；②查PCB版号印字与Emerson Datasheet对照；③上Ovation机架插好FTA做Loop Check——给16通道分别强制4/12/20mA输出，用高精度万用表测负载电阻压降；④看Diagnostic LED有无FAULT常亮。不合格直接拒收。
