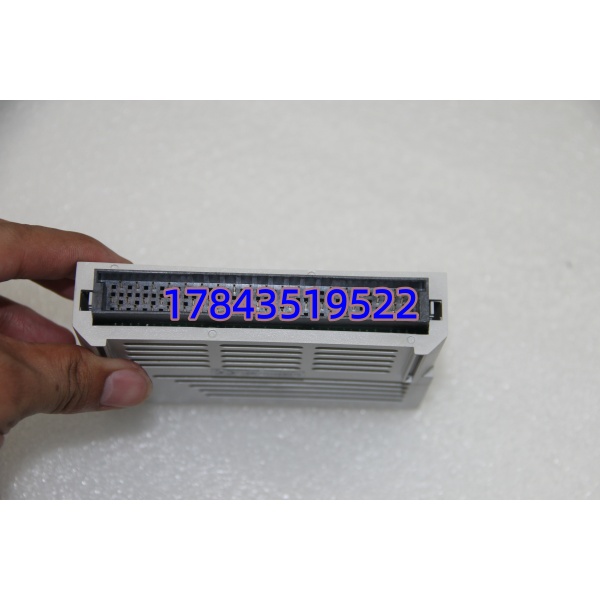

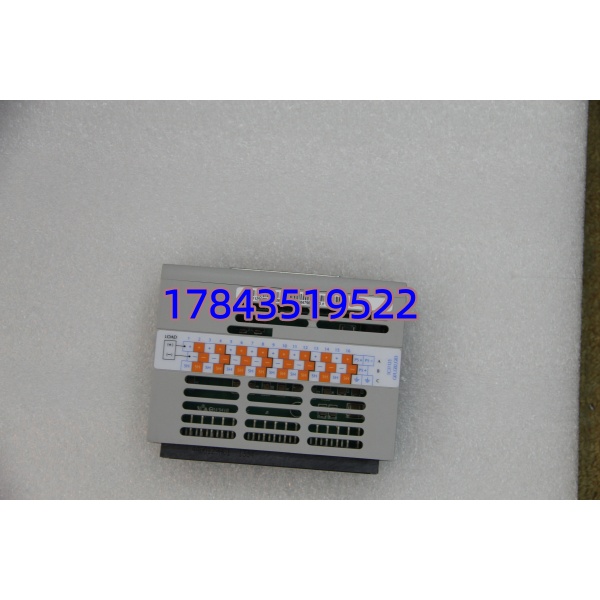

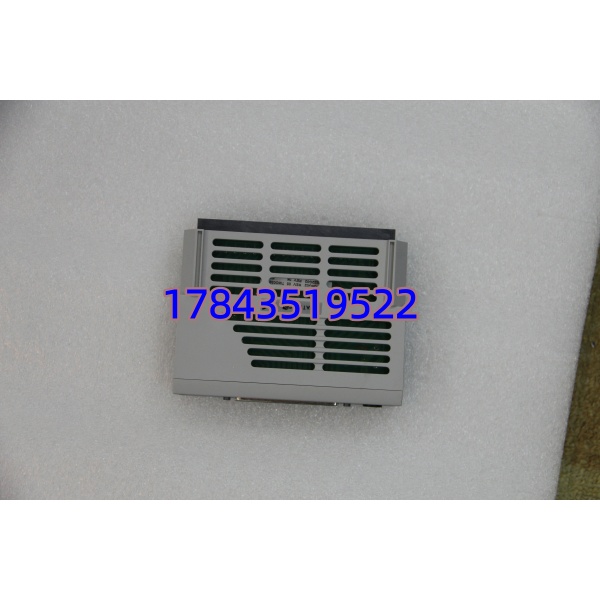

产品详情
· 型号：1C31125G02
· 品牌：Westinghouse / Emerson（Ovation DCS 产品线）
· 系列：Ovation™ Distributed Control System — Digital Output Personality Module (DO PMOD)
规格参数
- 产品类型：Ovation DO Personality Module（PMOD/特性模件），非独立工作，须插入 DO Electronic Module（EMOD，如 1C31122G01 / 1C31122G02）上方插槽
- 配套 EMOD：典型 1C31122G01（16点 DO EMOD）或 1C31124G01（8点），以系统配置为准
- 配套底座/FTA：Ovation I/O Drop Base（如 1B30035H01）及对应 Field Terminal Assembly（FTA）
- 输出通道定义：由 PMOD 决定——本件通常配置为 8点或16点 数字量输出，120V AC/DC 版本（部分文献记 8ch 120V AC/DC @0.5A/点；亦有文献称 16ch 24V DC @0.5A——购买前核对旧件标签电压标注，PMOD 与 EMOD 必须匹配）
- 每通道额定负载电流：典型 0.5 A（阻性负载），总模块依 EMOD 限流（通常 ≤4A 合计）
- 触点/输出类型：依 PMOD 版本——继电器型（干/湿接点 NO）或固态晶体管型，本 G02 后缀常见为 120V AC/DC 继电器/固态型 PMOD
- 隔离方式：通道组与逻辑侧光电隔离（≥1500V AC），继电器型触点间独立隔离（部分版本 2500V AC）
- 响应时间：继电器型 ON ≤10ms / OFF ≤5ms；固态型 ≤1ms
- 诊断功能：PMOD 含 ID EEPROM，系统上电读 ID 校验匹配；配合 EMOD 提供开路/短路/熔丝断诊断上报 Ovation Station
- 状态指示：PMOD 本身无独立 LED，状态由 EMOD 面板 PWR/RUN/FLT 及对应通道 LED 显示
- 背板通信：Ovation 专有串行背板协议，自动枚举 PMOD 参数，无需手动拨码
- 工作温度：0 … +60℃（部分宽温版文献 -20~+70℃，以原厂手册为准）
- 存储温度：-40 … +85℃
- 相对湿度：5–95%（非凝露）
- 安装方式：插入式，卡入 EMOD 上方 PMOD 槽，与 EMOD 一同锁紧于 Ovation I/O 机架导轨
- 尺寸（参考 EMOD+PMOD 组合）：约 深 170mm × 高 130mm × 宽单槽 25–38mm（依底座）
- 重量：约 0.15–0.2 kg（PMOD 单体）
- 认证：CE、UL/cUL、FM（Class I Div 2 依具体批次）
- 停产状态：Ovation 早期 PMOD 部分进入生命周期管理，原厂新件紧张，市场以 NOS/测试拆机件流通
产品介绍
这是西屋/艾默生 Ovation DCS 的数字量输出特性模件（DO PMOD），本身不带处理芯片——插在 DO 电子模块（EMOD）上面告诉系统”这组 DO 是 120V AC/DC 还是 24V DC、继电器还是晶体管、几通道”，EMOD 才负责实际驱动和诊断。Ovation 的 I/O 设计哲学是”通用电子模块 + 可换特性卡”，换 PMOD 就能改输出类型而不用换整个 I/O 卡。上电时控制器读 PMOD 内部 EEPROM 的 ID 码，若 PMOD 与 HW Config 中定义的类型不符会报 I/O Fault。
坦白讲，Ovation PMOD 最容易被新人忽略——以为 EMOD 插上就能用，结果控制器报”Incorrect PMOD type”或通道无输出。换件时 PMOD 型号后缀必须和原柜 BOM 一致（120V vs 24V vs 继电器 vs 晶体管），混插不工作甚至可能损坏 EMOD 输出级。另外 PMOD 很轻薄，拔插时注意别掰断卡扣。
应用场景与行业案例
痛点切入
火电厂 DCS 改造或 MRO，Ovation 柜某 DO 点无输出，查 EMOD RUN 灯正常、通道 LED 不亮——量现场负载正常，拔 PMOD 看引脚氧化或 EEPROM 读失败（极少见但老化件有）。整块 EMOD+PMOD 替换成本高，单纯 PMOD 坏可只换这张小卡恢复。我在现场遇过因备件买成 24V DC PMOD 替 120V AC 版本，控制器一直报 PMOD Mismatch 无法运行。
典型场景
- 火电厂/核电站 Ovation DCS：驱动现场电动门开/关命令、油泵启停接触器线圈（120V AC 典型）、报警蜂鸣器、跳闸电磁阀（24V DC 版）
- 石化炼油装置：Ovation 控制器 + DO EMOD + 1C31125G02 PMOD → 现场气动阀电磁阀（120V AC 线圈）或 SOE 联动继电器
- 水处理/生物质发电：配合 FTA 端子组件做干接点输出供 MCC 远程启停
- 存量 MRO 替换：原装 PMOD 物理损伤或 ID 校验失败，原位替换同型号恢复 I/O 功能
- 改造项目 I/O 类型变更：同 EMOD 基础上升级 PMOD（如 24V DC→120V AC）对应修改 CBA 组态中 DO Point Type
真实案例
南方某 300MW 燃煤机组，Ovation 3.5 系统，#2 炉燃料跳闸柜 DO 卡 8 个通道全无输出。EMOD（1C31122G01）PWR/RUN 绿灯，通道 LED 不亮，Force 也不亮。在线诊断报”PMOD Type Mismatch / Read Fail”。断电拔出 PMOD（1C31125G02），看到金手指有轻微氧化层——擦净重插仍报同错，判断 EEPROM 或内部线路老化。库房有测过的同型号 PMOD，插回、上电控制器自动重识 ID，I/O 正常化，Fuel Trip 复位。没换 EMOD 省了大几百刀。老师傅嘱咐”PMOD 虽小，BOM 号核对最要紧——120V 和 24V 外观一模一样”。
常见问题解答 (FAQ)
Q1：1C31125G02 能单独插 I/O 底座工作吗？需要配合什么？
不能。必须配合对应的 DO Electronic Module（EMOD，如 1C31122G01 16ch 或 1C31124G01 8ch）一起插入 Ovation I/O Base（配 FTA）。PMOD 只定义输出电气特性并存储 ID，驱动能力来自 EMOD。三者组合才算完整 DO 点。
Q2：PMOD 支持热插拔吗？能带电更换吗？
Ovation I/O Drop 设计支持在线更换 EMOD+PMOD 组合（Hot Swap），但建议先对该 DO 点做 Force Off 或确认现场负载安全。实操中：记录当前输出状态→断 EMOD 使能（或停对应控制回路）→拔出 EMOD（带 PMOD）→换 PMOD 或整组→插回→控制器自动重识→恢复运行。纯换 PMOD（EMOD 不动）也可在机架带电时小心拔 PMOD 再插新件，但静电防护要做好。
Q3：如何确认买的是 120V AC/DC 版还是 24V DC 版？外观能分吗？
正面标签印有电压规格（120VAC/DC 或 24VDC），部分仅有 Part Number 需查 Emerson 原厂 Cross-Reference。外观尺寸几乎一样，不看标签买极易买错。若旧件标签磨损，查原项目 I/O List / BOM 或量现场负载电压（120V AC 线圈 vs 24V DC 线圈）反推。
Q4：换完 PMOD 控制器报”Incorrect PMOD Type”怎么办？
说明 PMOD ID 与 HW Config（Control Builder 或 Ovation Administrator 中定义的 DO Point Type/Voltage）不一致。解决：①确认 PMOD 型号完全匹配原 BOM；②在 Ovation Engineer Station 做 I/O Drop Reconfigure 或 Accept New HW（若合法替换同规格不同批次有时需 Refresh）；③若确认真 PMOD 错——换正确规格。
Q5：二手/库存件怎么验？有什么鉴别要点？
看 PCB 金手指无烧蚀氧化、EEPROM 芯片（通常 8脚 SOIC）无物理损伤。上机插 EMOD 后控制器在线看”I/O Drop Detail → PMOD ID Recognized = YES”。拆机件常见问题是金手指氧化导致 ID 读不到——先用橡皮擦 clean 再试。原装标签字体清晰有批号，翻新版常缺批号或字体发虚。
