产品详情

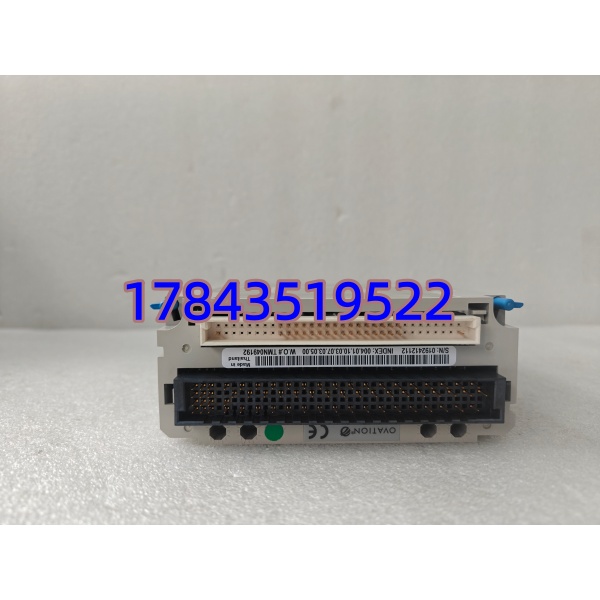

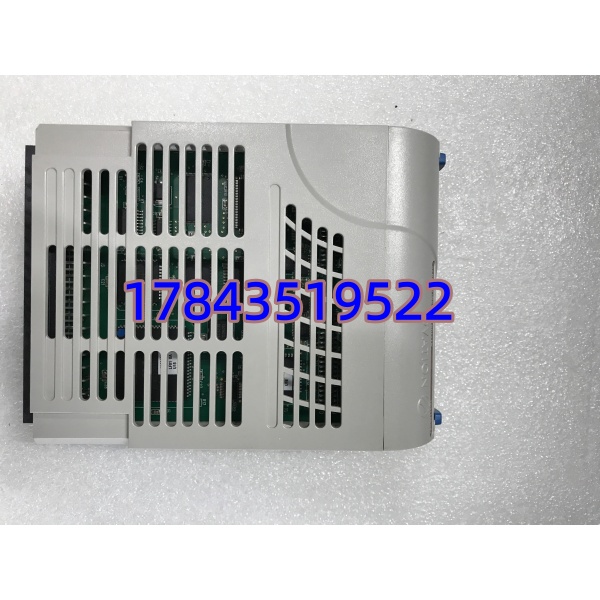

· 型号：1C31166G01
· 品牌：Westinghouse / Emerson（Ovation DCS）
· 系列：Ovation I/O — Digital Input Termination Base (DI FTA / Base)
1C31166G01
规格参数
- 产品类型：Ovation Digital Input Field Terminal Assembly（FTA）/ Termination Base，用于 24V DC DI Electronic Modules（1C31238G01、1C31238H01 等）
- 适配 EMOD：1C31238G01（16ch DI）、1C31238H01（32ch DI 高密度），以及早期兼容 DI EMOD——以机柜原 BOM 为准
- 不适配：DO / AI / AO FTA（物理键位不同防误插，不可混用）
- 现场接线端子：螺钉端子（Terminal Block），可压 AWG 22–14（0.34–2.5 mm²）硬/软线（带/不带端头依版本）
- 通道数支持：依所插 EMOD——插 32ch EMOD 用全部端子，插 16ch EMOD 只用前半组
- 公共端（COM）：分组公共（通常每 8ch 或 16ch 一组 COM 端子），COM 接 +24V（sinking）或 0V（sourcing）依原柜图纸
- 内置保护：部分批次每 COM 或每通道带小型快熔（典型 2–5A），具体有无熔丝看实物标签（有的变体无熔丝需外部加）
- 滤波/消抖：RC 网络或硬件滤波依设计（典型 1–10ms），配合 EMOD 内部消抖
- 机械导向/键ing：底座带塑料定位键，确保只插兼容 DI EMOD，防 DO/AI 误插
- 背板接口：与 Ovation I/O Drop 机架背板连接（供 EMOD 5V/24V），FTA 本身无源（除熔丝/LED 指示版本）
- 状态指示：部分版本 FTA 带电源/公共端指示 LED，多数靠 EMOD 面板通道 LED 判断
- 安装方式：35mm DIN 导轨（随 Ovation I/O 机架装配），前方对插 EMOD 后上下锁扣固定
- 工作温度：0 … +60℃（存储 -40 … +85℃）
- 相对湿度：5–95% 无凝露
- 尺寸（参考，含端子凸出）：宽 ≈同单槽 EMOD ≈38–50mm × 高 ≈130mm × 深 ≈80–100mm（突出于机架前侧）
- 认证：CE、UL/cUL、FM Class I Div 2（依批次）
- 停产状态：Ovation 早期 FTA 进入生命周期管理，原厂新件紧张，市场以 NOS/拆机件流通
- 关联型号：1C31166G02（可能变体—不同端子排品牌/熔丝配置，需核对原 BOM 是否可替）
产品介绍
这是 Ovation DCS 数字量输入卡的现场接线底座（FTA），现场 24V DC 开关量线（限位开关、辅接点、按钮）全压在这块端子上，上方插 DI 电子模块（1C31238G01/H01 等）形成完整 DI 单元。FTA 本身无芯片无程序——它的价值在于现场已接好的线不动，换 EMOD 时拔电子模块 FTA 留在位。部分版本带公共端熔断或 RC 滤波，老柜里常见故障是端子螺丝松或熔丝烧（尤其 COM 端误接反极性打火花），导致整组 DI 全丢。
坦白讲，FTA 很少坏，MRO 通常只买 EMOD/PMOD。真要换 FTA（端子烧蚀、熔丝座坏、塑料开裂）意味着现场线全部重新压，建议先评估能否修复（换新熔丝、紧端子、清洁氧化 COM 排）。买备件注意：1C31166G01 是 24V DC DI 底座，DO/AI/AO FTA 物理键位不同插不进，别买错系列。
应用场景与行业案例
痛点切入
老电厂 Ovation 柜某 DI Drop 整组 16 点全不亮，FTA COM 端量不到 24V——原来是柜顶 24V 配电熔丝烧，误判 FTA 坏。另有种情况：改造换 EMOD 时发现旧 FTA 端子簧片失去弹性（多次拔插或腐蚀），压线接触不良——这种才需换 FTA。我遇过最冤的：新人换 FTA 时把 COM 接法从 +24V 改成 0V（原柜 sinking 接法），上线后所有 DI 逻辑取反，整线联锁误动作。
典型场景
- 火电/核电 Ovation DCS：FTA 接断路器辅助接点、电机运行/故障反馈、汽轮机主汽门位置、急停按钮（24V DC 湿/干接点）
- 石化炼油装置：现场 NAMUR 开关经安全栅转 24V DC 进 FTA DI 做联锁/SOE
- 水处理泵站：远程 I/O Drop DI FTA 接液位开关、浮球、手/自动选择开关
- 存量 MRO 替换：FTA 端子烧蚀/裂纹/熔丝座损坏，原位替换（需重新压全部现场线！做好标记）
- 新增 I/O 槽位：空槽装新 FTA + EMOD + 组态扩展
真实案例
南方某 135MW CFB 锅炉，#2 机 Ovation 柜 DI Drop 3 前 8 点（汽包液位开关联锁）全灭。就地量 FTA COM 端对 0V = 24V OK，短接输入对 COM 点 LED 亮→排除 EMOD。细查发现 FTA 对应 COM 排螺钉压着线皮没压紧铜——年久塑料微蠕变端子松。重剥线压线、紧力矩，恢复。同期发现邻槽 FTA 端子有轻微绿锈（沿海盐雾），计划停机整体更换 FTA——拆前每根线套号管拍照，换新 FTA 按原图恢复 COM 接法（+24V sinking），一次通过。老师傅叮嘱”换 FTA 最忌 COM 接反，先拍旧照”。
常见问题解答 (FAQ)
Q1：1C31166G01 是电子模块吗？能单独插机架工作吗？
不是电子模块，是接线底座（FTA/Termination Base）。本身无处理逻辑，必须插对应 DI EMOD（如 1C31238G01/H01）才构成完整 DI 卡。FTA 安装在 Ovation I/O 机架导轨上，现场线压其端子，EMOD 对插上方。
Q2：和 DO/AI/AO 的 FTA 能混用吗？物理上能插错吗？
不能混用。Ovation FTA 带机械定位键（keying），DI FTA 只允许 DI EMOD 插入，DO/AI/AO FTA 键位不同——强行强插会损坏插针。买备件必须确认是 DI 型 1C31166Gxx 而非 DO(AI/AO) FTA。
Q3：换 FTA 要重新接线吗？有什么注意点？
要！FTA 是现场线终端，换新 FTA 需把所有现场线拆下重压。每根线必须先套号管/拍照标记，严格按原图恢复 COM 接法（+24V 或 0V 依原柜 sinking/sourcing 设计）。拆前量 COM 对地的极性与电压值并记录，换新后先核对 COM 再插 EMOD 上电。
