产品详情

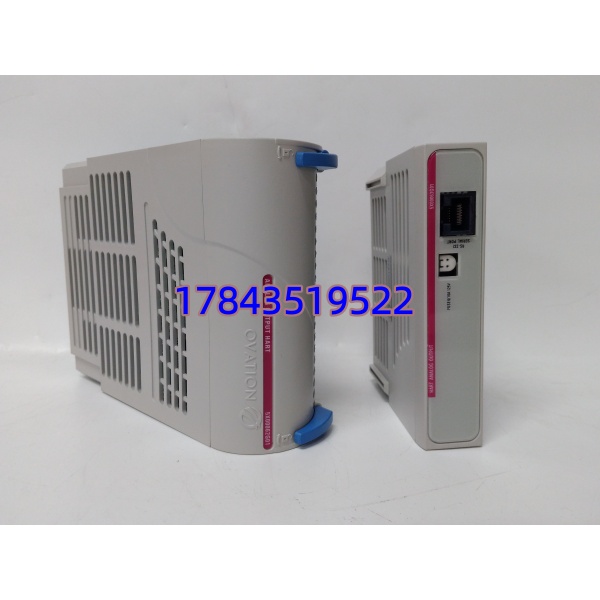

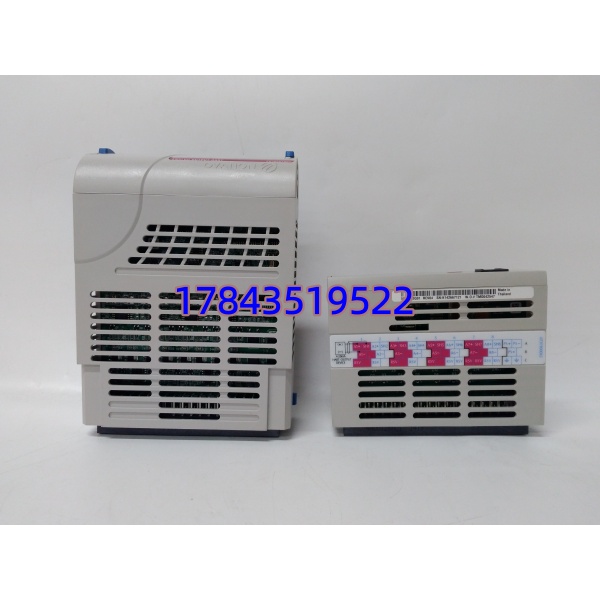

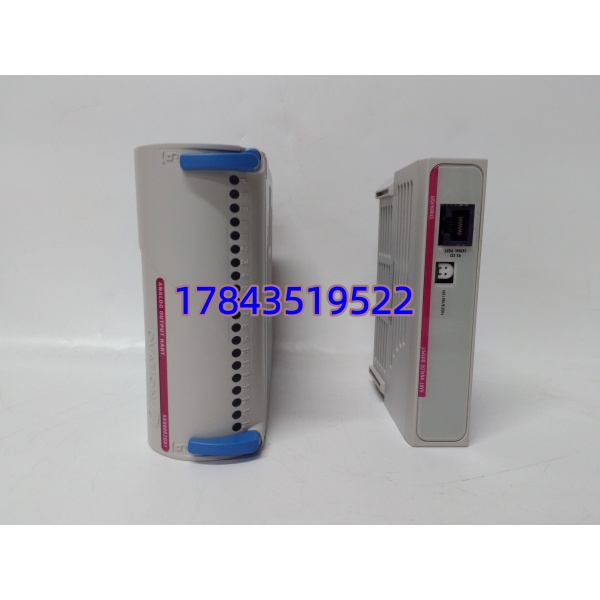

· 型号：5X00062G01（电子模块）+ 5X00063G01（Personality/端子模块），须成对使用
· 品牌：Westinghouse（现 Emerson Automation Solutions — Ovation DCS）
· 系列：Ovation™ Distributed Control System — Analog Output Module w/ HART
规格参数
| 项目 | 说明 |
|---|---|
| 产品型号 | 5X00062G01（Electronic Module）+ 5X00063G01（Personality Module，含现场接线端子、保险丝） |
| 制造商 | Westinghouse / Emerson (Ovation DCS Product Line) |
| 模块类型 | 8-Channel HART Analog Output (AO) Module Set |
| 输出通道 | 8 路独立或分组多路复用，软件组态 4–20mA / 0–10V / 0–5V |
| 输出精度 | ±0.1% FS（典型），14-bit～16-bit D/A 分辨率依固件版本 |
| 更新速率 | 典型 24ms 全通道扫描周期 |
| HART 支持 | HART 5/6/7 叠加于 4–20mA 回路，读写现场智能仪表 PV/SV/TV 等动态变量 |
| 负载驱动能力 | 典型 4–20mA 驱动 ≤750Ω（依 24V 现场电源回路设计） |
| 隔离 | 通道组与背板逻辑间 1000V AC RMS 1min 光电隔离；通道间共地（依组态分组） |
| 诊断功能 | 断路检测(Open Wire)、模块自检、HART 通讯状态上报 Ovation 报警 |
| Personality 模块 | 5X00063G01 提供现场端子排（螺丝端子）、每通道用户可更换熔丝、信号类型硬件适配 |
| 供电 | 由 Ovation I/O 机架背板供 5VDC（逻辑）+ 现场 24VDC（回路电源，经端子排接入） |
| 安装方式 | 插入 Ovation 标准 I/O 机架（如 5X00010G01 Base），5X00062G01 插 Personality 模块上方——支持在线热插拔更换 |
| 工作状态指示 | PWR（电源）、ACTIVE（与控制器通讯）、CHx 活动 / Fault LED（依版本） |
| 兼容控制器 | Ovation OC、OC4000、OC6000 series；要求 Ovation Software ≥ v3.x（早期 WDPF II 需确认 I/O Map 兼容） |
| 工作温度 | 0℃ ～ +60℃（控制室柜内），存储 -40～+85℃ |
| 湿度 | 5%～95% RH 非冷凝 |
| 尺寸（电子模块） | 标准 Ovation 单槽 ~4.75×4.0×1.25 in (约 120×100×30 mm) |
| 重量 | 约 0.25 kg（电子模块）+ 0.15 kg（Personality 模块） |
| 认证 | CE、cULus、FM Class I Div 2（部分版本） |
| 配套底座 | 须安装于 Ovation I/O Base Assembly（例 5X00010G01），老 WDPF 底座针定义不同不可混用 |
产品介绍
（采用维护者视角切入）
Ovation 这套 AO 卡是”两张拼一块用”——5X00062G01 是信号处理电子板，5X00063G01 是带现场端子排和熔丝的特性模块（Personality Module），两片卡扣在一起插 I/O 机架。只换电子模块不换 Personality 或反过来都可（前提版本兼容），但备件必须成对买或确认你原有 Personality 模块完好——我见过有人单买电子模块回来发现旧 Personality 端子氧化烧蚀白高兴一场。它跑 HART 能在同一对线上读阀门定位器行程反馈和诊断，对预测性维护很有用。严格来说它只在 Ovation 控制器已组态 AO Point 时输出，拔掉不影响自动控制逻辑运行（AO 点按组态 Fail-Safe 值冻结），但现场调节阀会失信号进安全位（通常 Fail Close/Last Value 依接线）。
库存建议：属 A 类模拟 I/O 备件——电厂老 Ovation 柜常跑 15～20 年，AO 卡输出漂移或 HART 芯片老化致断路检测误报偶有发生。建议按每 I/O 机架类型备 1 套（电子+Personality 成对）冷备，归入关键备件年审。注意新老 Rev 通常向上兼容但大版本跨度（早期 WDPF I/O 转 Ovation）要核对 Base 兼容性——老 WDPF 底座(5X00001Gxx) 不插这代 Ovation 模块。
应用场景与库存策略
痛点切入：
330MW 机组给水调节阀（AO 控制）突然全关→Ovation 报 “AO Module Ch.3 Open Wire” 但回路万用表测 4–20mA 正常→短接 Personality 模块输出端子确认电子模块断路检测电路老化误报，断电换整对（电子+Personality 因 Personality 端子微熔蚀同期处理），B 侧同型卡冷备到位 20min 恢复。原只囤电子模块没备 Personality——这次学乖成对囤。
典型场景与备货建议：
- 火电/核电/大型化工 Ovation DCS 系统——每台机组 DCS I/O 柜含 AO 柜 → 备 1 套 5X00062G01+5X00063G01 成对冷备（全厂共享池 N 柜×0.3 取整 最低 1 套），归入 A 类。
- 单机架仅少量 AO 点（如只调阀反馈）——无热备时影响更直接，建议最低备 1 套且确认 Personality 模块熔丝规格与现场一致（多数为 250mA 快熔）。
- 多现场同种 Ovation 版本——建中央备件库按 N 机架×0.25 取整，要求供应商提供成对测试报告（电子板 LED 自检 + Personality 端子通断 + 熔丝值核对）。
- WDPF→Ovation 迁移项目——旧 WDPF AO 卡(1C31125G01 等)不兼容，整套 I/O 机架换新时同步按新 Ovation BOM 备件。
真实案例：
南方某 600MW 超临界机组 Ovation 柜 #3 AO 卡（5X00062G01+5X00063G01）运行第 17 年偶尔 Ch.5 报 Open Wire 但阀位正常，复现频次渐增至每周一次。B 系冗余接管但无冷备——等拆机件 5 个工作日影响降负荷调峰。大修窗口按建议购同 Rev 成对 NOS 套件，断电拔出原对（先拍照槽位/线号！），新 Personality 按原线位压接（核对熔丝 250mA 快熔），插电子模块上电 RUN 灯亮→Ovation 自动识别→AO 点恢复。仪控专工说”以前只盯 DI/DO 卡备件，AO+HART 这组合该成对囤”。
