描述
产品详情

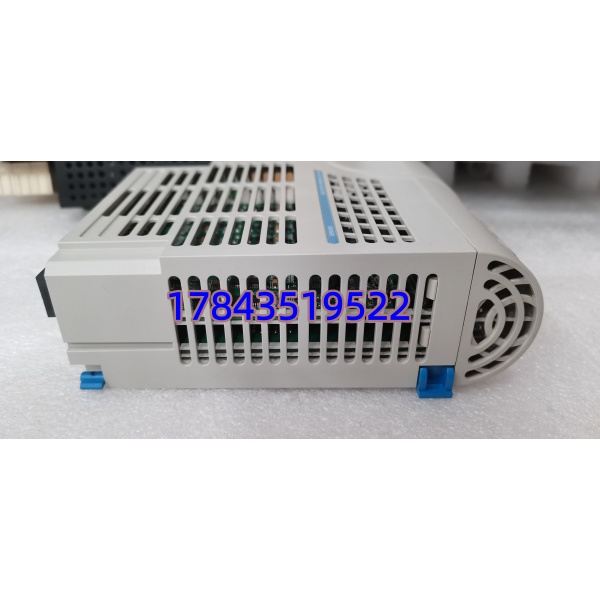

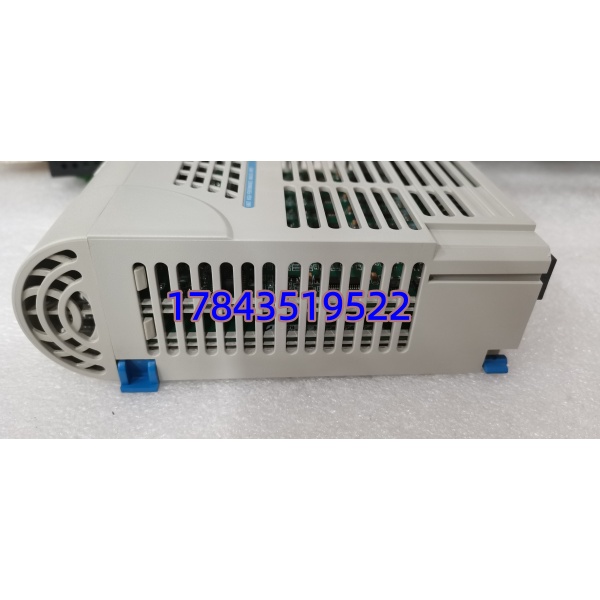

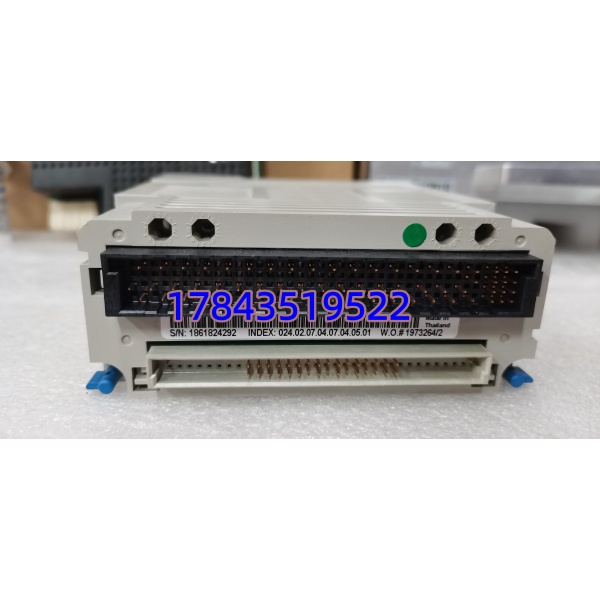

· 型号：5X00106G01
· 品牌：Westinghouse / Emerson（Ovation DCS Division）
· 系列：Ovation I/O — HART High Performance Analog Input Module (EMOD)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5X00106G01（Electronics Module，需配5X00109G01 Personality Module） |
| 适用系统 | Emerson Ovation DCS，控制器固件 V3.0+（严格来说只认Ovation机架，WDPF-I不兼容） |
| 模块类型 | HART高性能模拟量输入电子模块（EMOD），单槽插卡 |
| 输入通道 | 8通道，独立差分输入，每通道自带HART Bell 202收发器 |
| 信号类型 | 4–20mA DC（默认），支持回路供电或本地供电变送器（由Personality Module跳线设定） |
| HART协议 | HART 7.x 双向数字通讯，可与智能变送器轮询PV/SV/TV/QV及诊断 |
| 分辨率 / 精度 | 16-bit Δ-Σ A/D；±0.1% Full Scale（25℃±5℃参考条件） |
| 输入阻抗 | 电流模式 ≈250Ω（含HART耦合负载）；电压模式 ≥10MΩ |
| 共模抑制比(CMRR) | ≥80dB @ 50/60Hz（差分输入+有源滤波设计） |
| 隔离方式 | 通道-背板及通道间光电/变压器隔离，耐压 ≥500V AC rms 1min |
| 供电方式 | 通过Ovation背板供给 5V DC（典型功耗 <2W / <150mA模块电流） |
| 更新速率 | 典型 250ms（4Hz刷新），可软件配置滤波时间常数 |
| 工作温度 | -40℃ ～ +70℃（柜内安装，非直接日照） |
| 存储温度 / 湿度 | -40℃ ～ +85℃；5%～95% RH 非凝露 |
| 安装方式 | 插入Ovation I/O Carrier底座（先装5X00109G01），前面板锁扣固定 |
| 热插拔 | 支持Ovation系统在线热插拔更换（需工程师站确认允许状态） |
| 认证 / 标准 | CE / UL 508 / CSA / IEC 61010-1 |
| 尺寸 / 重量 | 约 110×58×30 mm（EMOD本体）；≈0.3kg |
产品介绍
某个350MW机组项目里碰过——Ovation机柜里三块AI卡有一块突然”Module Fault”闪烁，给水流量三点取中变两点，运行那边已经开始盯着MFT阈值看。5X00106G01本质上就是Ovation HART高性能模拟输入的电子头（EMOD），专门吃8路4–20mA+HART叠加信号，16位量化后进背板总线给控制器；它自己不带端子，必须配对Personality Module（通常是5X00109G01）装在I/O底座上才有现场接线点。严格来说它只匹配Ovation 3.x以上控制器固件，老WDPF机架插槽物理能插但系统会报非法硬件——别赌这个。
从供应链角度讲，这卡已进入Emerson Legacy/Phase-out梯队，原厂全新新造越来越难订且交期飘忽（据渠道反馈常超16周或需等LTB窗口），市面上多为New Surplus或专业翻新版。它的TCO价值不在采购价低廉，而在于”一块冷备拦住一次非计划降负荷”——尤其HART通道让你借AMS/PlantWeb直接读智能变送器位数而不必额外挂HART Modem，省现场校验工时。对还有5～10年服役预期的Ovation站，这是典型A类低频次高影响备件，建议按N+1设Buffer Stock并在年度大修做插拔点检。(请以Emerson当地办事处Product Lifecycle公告为准)
应用场景与库存策略
Ovation模拟输入卡故障最直接的风险不是”看不着数据”——而是坏值(Bad Quality)或丢通讯引发联锁误动。在某化工园区的锅炉给水控制里，流量信号一旦丢失，三取二逻辑会直接切手动甚至停泵，整条生产线连锁降负荷。停机一小时的经济损失，往往够买几十块这种AI卡的备件。
针对5X00106G01，建议采取以下策略：
- 火电/核电常规岛：用于主蒸汽压力、汽包水位等关键测点。建议全厂按N+1配置冷备件，统一存放在恒温恒湿的备件柜，每年做一次通电自检。
- 石油炼化/长输管线：用于压缩机喘振控制、流量计量交接。建议按装置独立备货，避免跨区域调用导致版本不一致（不同批次固件可能有细微差异）。
- 库存周转与安全库存：归类为A类慢流动备件。由于交期长，ROP（重订货点）应设在库存只剩1件时立即触发，且不考虑经济订货批量（EOQ），只求保供应。
- 生命周期管理：密切关注Emerson的PCN（Product Change Notice）。一旦发布EOL（End of Life），立即计算剩余寿命期内预计损耗量，发起Last-time-buy，哪怕占用资金也要囤。
真实案例：去年帮一家造纸厂处理过紧急状况。他们的Ovation系统用了十几年的5X00106G01，半夜卡件故障导致碱回收炉断料跳闸。库房虽然有备件，但标签模糊且引脚氧化严重，插上去依然报错。最后还是从邻厂借调了一块急件才恢复生产。那次之后他们改了规矩：所有二手备件入库前必须经过老化测试，而不是单纯看外观。
常见问题解答 (FAQ)
Q1：现在还能买到全新原厂新品吗？交期一般多久？
5X00106G01已进入Emerson Legacy Phase-out阶段，部分地区仍可从授权Service渠道订New Old Stock，交期通常12～24周且不确定。更现实的做法是向有资质的工业备件商采购Tested Surplus/Refurbished（附带12个月质保），或参加Emerson Last-Time-Buy通知时批量囤货。请以Emerson当地办事处确认的最新Product Lifecycle Status为准。
Q2：能用其他Ovation AI模块直接互换吗？比如5X00119G01？
不行直接物理互换。Ovation不同AI模块（如5X00106G01 vs 5X00119G01）端子定义、HART支持及固件校验码不同，插错会报硬件不匹配。严格来说只可用同型号5X00106G01替换；若整机I/O架构允许，需由Emerson工程师修改Controller I/O Configuration并下载新数据库后才可换用异型号——这属于系统改造，不是简单拔插。
Q3：二手/翻新模块怎么验真伪和可用性？
三看：①序列号标签印刷工艺（原厂激光蚀刻vs喷墨仿标）；②PCB版号与Emerson Datasheet一致；③上Ovation机架后看Controller自检是否报”Unknown/Illegal Module”。建议到货后上测试架做8通道4–20mA模拟信号扫描+ HART读写测试，合格后方可入库作冷备件。
Q4：HART功能需要额外配置吗？我只要读模拟量可以不接HART吗？
模拟量采集完全不需要HART主站配置，模块默认处理4–20mA。HART数字部分需Ovation AMS或PlantWeb启用才会轮询现场仪表——不启用的话HART芯片只是”旁听”不影响AI数值。这点对只想保模拟信号的备件采购很友好，少一个依赖项。
