描述
产品详情

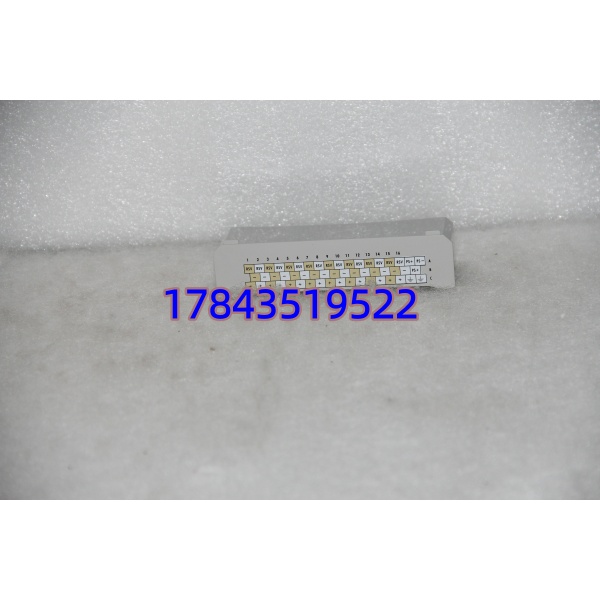

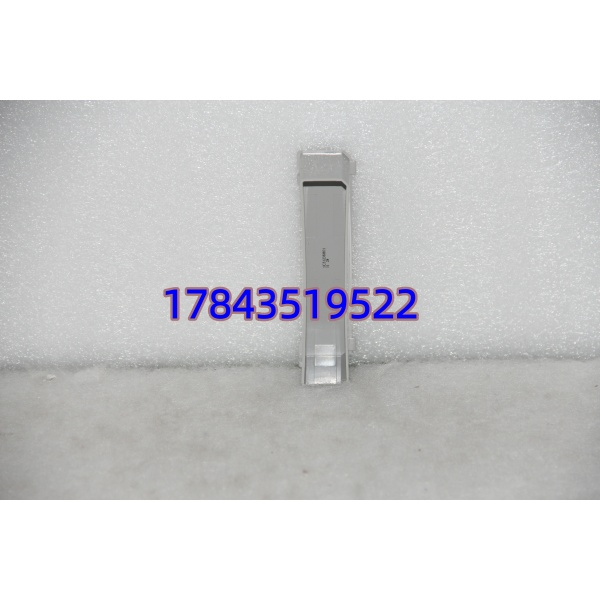

· 型号：1C31238H01
· 品牌：Westinghouse（现 Emerson Automation Solutions Ovation 产品线）
· 系列：Ovation DCS — Digital Input Electronic Module（DI EMOD）
规格参数
- 产品类型：Ovation 数字量输入电子模块（Digital Input EMOD），须插入 Ovation DI Termination Base / FTA（如 1B30035 系列或对应 Drop Base）构成完整 DI 单元
- 输入通道数：通常 32 通道高密度版（部分文献记为 16ch 依配套底座，H01 主流为 32ch 分组公共端），分组隔离（组内共 COM，组间与背板光隔）
- 输入信号类型：24 V DC 名义值，支持干接点（Dry Contact）及湿接点（Wet Contact / 外部有源 24V）
- ON 状态阈值：典型 >15 V DC @输入端子（相对 COM），<5 V DC 判为 OFF
- 输入电流：约 5 mA @24V DC（每通道），依外部串联电阻设计
- 接线方式：公共端（COM）可接 +24V（sinking 接法—现场设备对地开关）或 0V（sourcing 接法—现场设备对 +24V 开关），依原柜图纸
- 隔离方式：通道组与背板总线间光电隔离 ≥1500 V AC（典型），通道组内共用 COM 不隔离组间
- SOE（Sequence of Events）：支持高精度时间戳（典型 ≤1ms 分辨率），可用于事故追忆分析
- 输入滤波/消抖：内置硬件滤波（典型 1–10ms 可编程或固定），抑制机械触点抖动
- 状态指示：前面板每通道绿色 LED（亮=ON 检测到电压），模块 PWR/COM/FAULT LED
- 背板供电：由 Ovation I/O Drop 机架背板供 +5V/+24V（不需外接电源）
- 响应时间：典型 <10ms（含滤波），SOE 捕获 <1ms
- 支持热插拔：是（需 Termination Assembly 在位，拔 EMOD 保留 FTA 接线）
- 安装方式：Ovation 标准 I/O 机架 DIN 导轨，与 FTA 底座对插锁紧
- 工作温度：0 … +60℃（存储 -40 … +85℃ 需核对手册）
- 相对湿度：5–95% 无凝露
- 尺寸（参考）：宽 ≈25–38mm（单槽 EMOD）× 高 ≈130mm × 深 ≈170mm
- 认证：CE、UL/cUL、FM Class I Div 2（依批次）
- 停产状态：Ovation 早期 DI 模块进入生命周期管理，原厂新件少见，市场以 NOS/测试拆机件流通
- 常见替代/关联：1C31238G01（早期版 16ch），部分系统 H01 可直接替 G01 但需确认 Drop 组态兼容
产品介绍
这是西屋/艾默生 Ovation DCS 的 24V DC 数字量输入电子模块（DI EMOD），负责把现场断路器辅助接点、电机运行反馈、限位开关、急停按钮等开关状态经光电隔离送控制器。它本身不带端子——必须插在 Ovation DI Termination Base（FTA）上才是完整 DI 卡。上电时控制器自动识别，配合 Ovation Station 可做 SOE 顺序事件记录，故障追因非常好用。支持干接点（无源触点）和湿接点（外部 24V 有源），COM 公共端接法依原柜图纸——接错所有点会全反或全不亮。
坦白讲，Ovation DI 模块最常见故障是通道 LED 不亮但现场确认有电压——九成是 FTA 底座 COM 公共端松或保险熔断（部分 FTA 带熔断），别急着判模块坏。换件时 H01 与老款 G01 大多数情况可互换但务必核对 I/O Drop 组态里 Point Count（32ch vs 16ch）匹配，否则部分点不映射。模块金手指氧化是老电厂通病，到手先擦再插。
应用场景与行业案例
痛点切入
火电厂/化工厂 Ovation 柜某 DI 卡十几个点同时”消失”（LED 全灭但现场设备确已动作），查是 EMOD 金手指氧化或背板接触不良——FTA 底座和现场线不动，只换 EMOD 恢复。另一种情况是 SOE 追忆发现某重要跳闸信号没被记录，因老卡不支持 SOE 或时间同步偏差大，升级到 1C31238H01 解决。
典型场景
- 火电/核电 Ovation DCS：采集汽轮机主汽门位置、给水泵跳闸继电器辅助接点、MCC 电机运行/故障反馈、断路器分合位——SOE 用于事故分析
- 石化炼油装置：防爆区域现场限位开关（NAMUR 湿接点 8.2V 需确认兼容或经安全栅转 24V DC）进 Ovation DI 做联锁
- 水处理/泵站：远程 I/O Drop DI 采液位开关、浮球、手/自动选择开关状态
- 存量 MRO 替换：原装 DI EMOD 老化或通道部分死，原位替换同型号（FTA 底座和现场线不动）
- 改造升级：原 16ch G01 卡位充裕可升 32ch H01（需确认 Drop 组态允许及机架空槽够）
真实案例
西北某 330MW 机组，#1 机 Ovation 3.4 系统，给水泵跳闸 SOE 记录缺失——查对应 DI 卡为老款 1C31238G01（16ch，部分固件 SOE 精度差）。计划停机换为 1C31238H01（32ch 高密度，该 Drop 只用了前 16ch 不影响组态），断电拔旧 EMOD（FTA 及现场线全不动），插新 H01，上电控制器自动重识，SOE 时间戳恢复正常。顺带发现旧卡两通道金手指氧化——擦净留作备用。老师傅说”Ovation DI 卡十年不坏，坏也是金手指，备件擦擦还能战”。
常见问题解答 (FAQ)
Q1：1C31238H01 能单独插 I/O 机架工作吗？需要配什么？
不能。必须配合 Ovation DI Termination Base / FTA（现场端子底座）使用。EMOD（电子模块）插 FTA 上，FTA 带现场接线端子、公共端熔断/浪涌保护。三者组合 = 完整 DI 单元。买备件通常只买 EMOD（FTA 一般不坏），除非 FTA 也烧。
Q2：支持热插拔吗？能带电更换吗？
支持。Ovation I/O 设计允许在线更换 EMOD（FTA 底座保持接线和供电）。建议先确认对应 DI 点在控制策略中有 Bad Input 处理或暂时 Force，再松开卡扣拔出→插新模块→听到锁扣到位→控制器自动重识。拔时注意静电防护，别碰背板插针。
Q3：干接点（无源）和湿接点（24V 有源）都能接吗？COM 怎么接？
都能。COM（公共端）依现场习惯：
- Sinking 接法（最常见）：COM 接 +24V DC，现场设备开关将输入点短接到 0V（地）→模块检测电压=ON
- Sourcing 接法：COM 接 0V，现场设备开关 +24V 到输入点→ON
接反极性所有点逻辑取反或全不识别。换件前拍原 FTA 底座 COM 接线照片核对。
Q4：和旧款 1C31238G01 能互换吗？要注意什么？
H01 通常是 G01 的后继（32ch vs 16ch）。物理兼容同槽，多数情况可替但要确认：①Drop 组态中 I/O Image Size 是否支持 32ch（若原组态只配 16ch 点，H01 前 16ch 正常后 16ch 闲置——OK）；②若原系统强依赖 16ch 物理排列某些跳线——核对 Emerson Ovation 兼容矩阵（一般 H01 替 G01 无问题）。反向 G01 替 H01 可能丢后半组点。
Q5：部分通道 LED 不亮但现场确认有电压，先查什么？
先查 FTA 底座对应 COM 公共端保险/熔断及接线松紧——这是高频故障点。量 COM 对输入点电压是否真的到 >15V。若 COM OK 且只有个别通道死，可能是 EMOD 输入光耦坏；若整组（8ch 一组）全不亮多怀疑 COM 断线或熔断。模块本身全通道死看 PWR LED——无 PWR 查机架背板供电。
