描述
产品详情

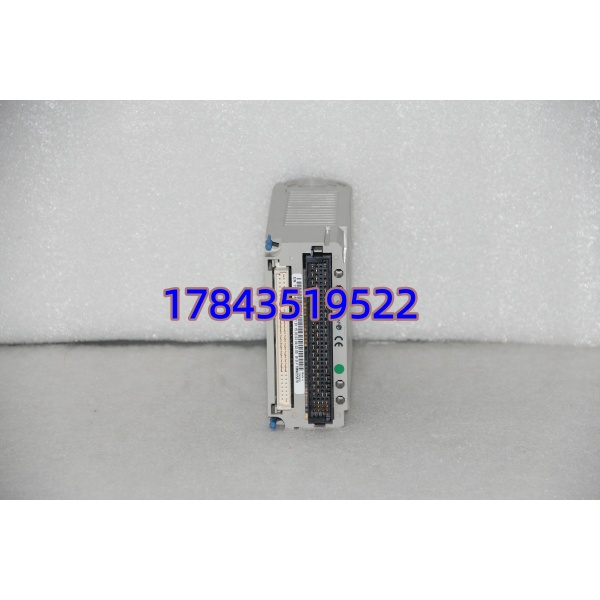

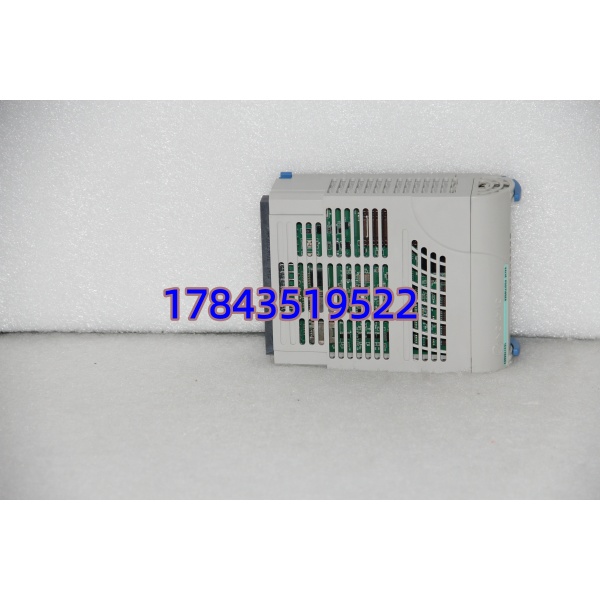

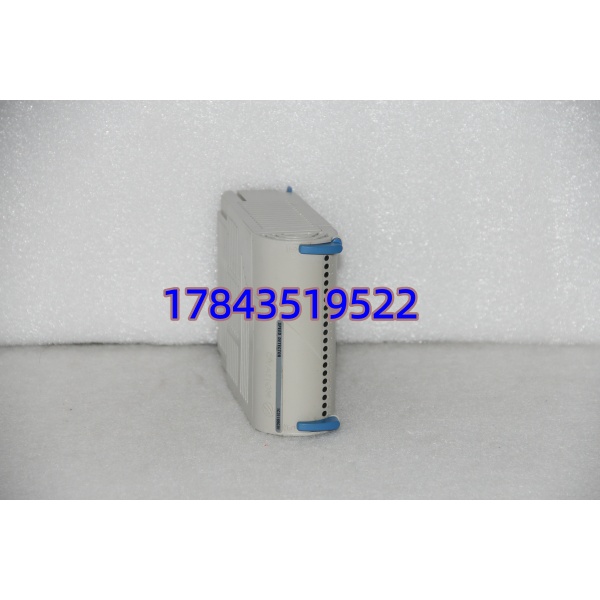

· 型号：1C31189G01
· 品牌：Westinghouse（现 Emerson Ovation）
· 系列：Ovation DCS — Digital Input Module（DI-32）
规格参数
- 模块类型：数字量输入（Discrete Input），32 通道分组（通常 2×16 或 4×8 组，需核对/以原厂手册为准）
- 输入额定电压：DC 24 V（允许范围 15～30 V DC）
- 输入阈值：ON 典型 ≥18 V DC @5mA，OFF 典型 ≤5 V DC
- 输入电流：典型 5 mA/通道 @24V DC（全开约 160mA 现场回路电流，不含背板功耗）
- 输入类型：干接点（触点闭合到 COM）或 NPN 开集电极（Sink 型，共 COM 负端），现场侧需外接电源
- 通道隔离：通道组间及通道-逻辑间光电隔离，测试电压 ≥1500 V AC 1 min（具体依Emerson Ovation DI spec）
- 背板供电：+5 V DC 取自 Ovation I/O 机箱背板，典型功耗 ≈1.0～1.5 W（需核对）
- 通讯接口：Ovation 专有并行 I/O 背板总线（非 Modbus/Profibus），与 Ovation Controller（OC4000/OC6000 系列）直接通讯
- 状态指示：每个通道有 LED（通常绿色 ON=输入有效），模块 OK/FAULT LED
- 端子配套：须配 Ovation DI 端子块（如标准 Westinghouse/Ovation 32-pt DI TB，型号依机箱代次—常见 5X/1X 系列端子排，需现场核对）
- 安装：标准 Ovation I/O 机箱槽位（与 OC 控制器、其他 I/O 模块、电源模块共箱），导轨或螺钉固定
- 运行温度：0 ～ +60℃（控制室典型），存储 -40 ～ +85℃
- 认证：UL / CSA / CE，符合 IEEE 472浪涌抗扰度
- 尺寸（模块本体）：约 标准 Ovation 单槽宽×高≈ 单槽 约 305×127 mm 插卡（具体依机箱 Generation 1/2/3 有细微差异，以实物为准），重量 ≈0.2 kg
产品介绍
1C31189G01 是 Emerson Ovation（原 Westinghouse）DCS 经典 32 点 24V DC 数字量输入卡，专门吃现场触点信号——限位开关、电机运行反馈、按钮、联锁状态——通过光耦隔离送 Ovation 控制器。它不独立工作，必须插 Ovation I/O 机箱配对应端子块，组态在 Ovation Developer Studio / G3 Configuration Tools 里自动识别（选 DI-32 类型，点号直接映射）。老化石化、核电辅助系统、水处理老 Ovation 站大量在用。
坦白讲 Westinghouse 时代这批 Ovation DI 卡随系统代际演进（新卡如 1C31189G02/G03 或 5X000xx 系列）已逐步替代，但老机箱固件锁死常要求同 Revision。新项目别买，现在流通的全是 NOS（New Old Stock）和拆机测好件，纯做不停机备件——Ovation 电站老线停一次炉代价太高，DI 卡虽皮实但雷击感应或端子误接 110V AC 会打坏输入光耦。
应用场景与行业案例
痛点： 我在电厂遇过 #3 机组 Ovation 老 I/O 箱，一台循泵房 DI 卡（1C31189G01）ch.17-24 全恒 ON——查是电缆屏蔽层两端接地引入感应雷残压打坏那组光耦。现象是”阀门关限位虚假反馈”，顺控逻辑以为阀已关提前走步，险些造成再循环开度错误。换卡前只能强制点临时旁路。这种故障不频但一坏就误动或拒动，老 Ovation 站 DI 卡建议按 A 类备件单备。
典型场景：
- 火电厂/核电站辅助车间 Ovation 系统——采集泵/风机启停反馈、限位、就地按钮（32点高密度省槽位）
- 水处理/废水处理老 Ovation 站——与 OC4000 控制器配合，不改原组态原位替换
- 石化常减压老线 Westinghouse→Emerson Ovation 迁移过渡期——保持原卡型号避免 firmware 不兼容
- MRO 备件——要求同 Revision（G01），新 G02/G03 在某些老控制器固件下可能报类型不匹配
真实案例：
南方某 300MW 燃煤机组，Ovation 系统（Westinghouse 原装早期版）控制除尘及输灰。某次小修后开机，CRT 上 #4 电场仓泵”高料位”报警常亮——现场确认料位计正常、端子电压 24V 正确。互换同机箱另一槽位 DI 卡测试：料位点在新卡正常→确认 1C31189G01 ch.9 光耦击穿常闭模拟。库房恰有一块测好拆机 G01（同 Rev），插回原槽、拧紧、控制器自动识别 DI 类型，无需重下组态，报警消失恢复。后来仪控把各 I/O 类型各备一块锁柜。我常说：Ovation DI 卡最容易被忽略——它不像 AO 会漂移，但光耦被打坏时给你假信号，逻辑照跑你却不知道数据源是假的。
常见问题解答 (FAQ)
Q1：能热插拔吗？带电拔插有风险吗？
Ovation I/O 机箱设计上部分代次支持在线插拔（Hot Swap），但 Emerson 官方建议：先确认控制器有冗余 I/O 或可在停机窗口更换；带电拔插时先记录槽位号，戴防静电腕带，拔前观察相邻模块状态。插回后控制器自动重读 I/O 类型，短暂扫描周期内该槽点可能报”Bad Quality”属正常。若非紧急不停机，优选计划停机更换。
Q2：和新版本（G02/G03 或 5X 系列 DI 卡）能互换吗？
物理插槽兼容，但有一点要注意：老 OC4000 控制器早期 firmware 可能不认新 Rev 或要求更新 Ovation 系统补丁。若你的系统是 Westinghouse 原装早期 Ovation（Generation 1/2 机箱）， safest bet 是同号 1C31189G01。新系统（Ovation Generation 3+ / OC6000）可用新卡，老线严格按原 Part Number 采购避免兼容坑。
Q3：端子块（Termination Block）要一起换吗？需要哪种？
端子块独立于模块，通常不需换除非端子氧化或螺丝滑牙。1C31189G01 配标准 Ovation 32-pt DI 端子块（Westinghouse/Ovation P/N 依机箱代次，常见如 1C312xx 系列或 5X00070G01 类端子—现场核对原装标签）。模块与端子间靠针排对接，拔模块端子保留在箱上。
Q4：输入点误动作/常 ON 怎么初步判断是卡还是现场？
断现场接线（或拆 COM 公共线）→测模块空接时对应点 LED 应灭。若仍亮=卡内光耦或通道损坏；若灭=现场线路有寄生电压/接线错误（如 120V AC 串入 24V 回路——这种情况通常已损伤光耦）。换卡前建议测现场每 COM 对地有无交流感应电压＞5V。
Q5：二手拆机件怎么验？
插 Ovation I/O 机箱（或第三方 Ovation 兼容测试台）→控制器识别 DI-32→逐通道加 24V DC 到各输入（正接点，COM 接 0V），确认对应 LED 亮、Point Quality Good、数值 1 在上位可监视。特别注意金手指无氧化发黑、电解/安规电容无鼓包（老卡偶有）、所有通道线性响应
