描述
产品详情

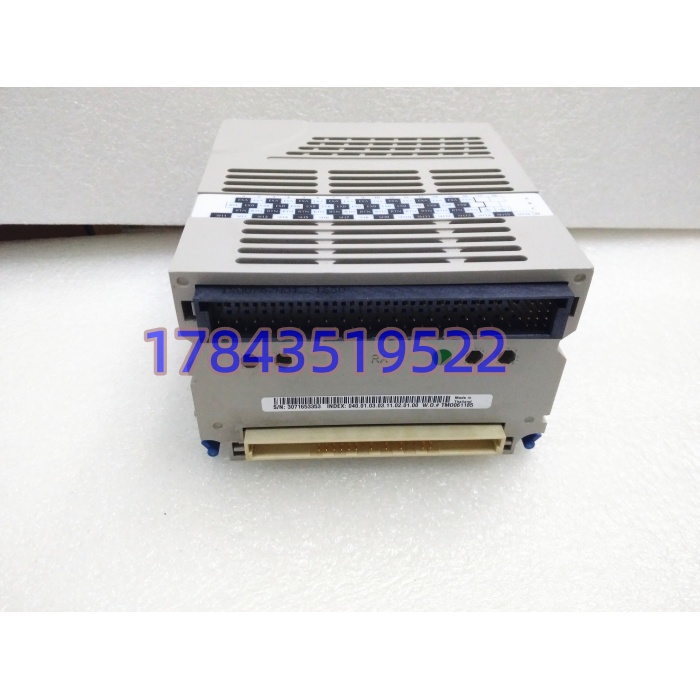

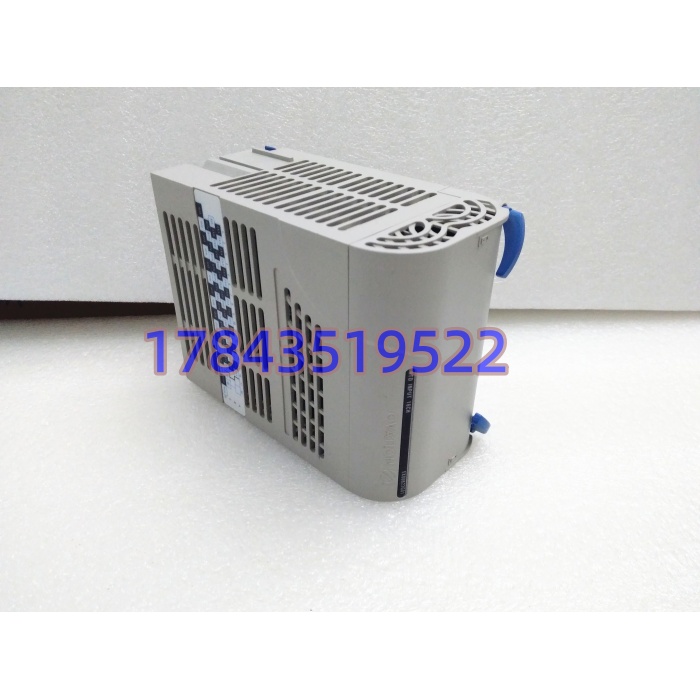

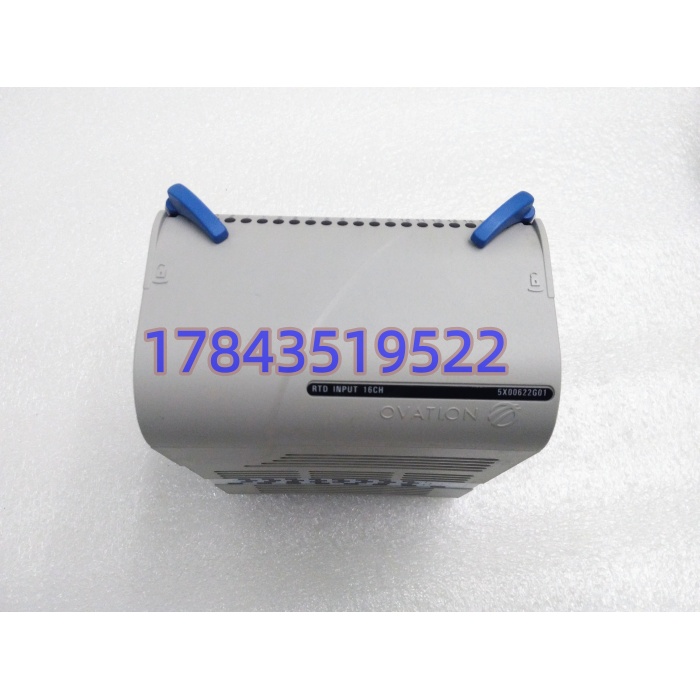

· 型号：5X00622G01
· 品牌：Westinghouse（Emerson 接手售后）
· 系列：Ovation DCS I/O 模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 16 路 RTD 输入（差分） |
| 支持传感器 | Pt100、Pt500、Pt1000、Cu50（以 EIO 配置为准） |
| 接线方式 | 2 线 / 3 线 / 4 线，3、4 线自动补导线电阻 |
| 测量范围 | -200~+850℃（取决于 RTD 分度号） |
| 精度 | ±0.1% FS 或 ±0.1℃ 级（需核对版本手册） |
| ADC 分辨率 | 12 位（部分资料标 16 位，以原厂为准） |
| 隔离 | 通道间及通道-系统隔离，典型 500V DC 耐压 |
| 背板供电 | 24V DC 由 Ovation 机架供，单卡 ≤2W |
| 诊断 | 开路检测、短路诊断、越限报警 |
| 安装 | 插拔式，锁 Ovation I/O 底座指定槽位 |
| 工作温度 | 0~60℃（存储 -40~85℃） |
| 湿度 | 0~95% RH 非冷凝 |
| 热插拔 | Ovation 冗余机架下支持，但需固件/版本确认 |
产品介绍
5X00622G01 是西屋 Ovation 老一代 DCS 里专门吃热电阻信号的模拟输入卡，16 个通道各自走前端调理，经 ADC 送控制器，不参与逻辑运算，就是个“把 Pt100 变成工程值”的采集前端。它值钱的地方不在算力，而在三件事：3/4 线制长电缆补偿、通道间隔离抗地环流、开路即报故障——这三点在电厂除氧器、汽机瓦温、锅炉壁温那类几百个测点里少一样都能让运行骂娘。
和现在 Emerson 新 Ovation 的 RTD 卡比，5X00622G01 通道密度低、没以太网口，但它和老背板（如标准 Ovation I/O 基座）机械电气完全对位，老厂改造最怕“换卡顺带换机架”，这块件就是用来原地顶替的。别拿它当通用 Modbus 变送器用，背板协议是 Ovation 私有 CBA/IO 总线，脱离机架单测要配仿真底座。
应用场景与行业案例
我半夜去电厂处理过“瓦温测点集体跳变”，查下来是 5X00622G01 某通道隔离击穿，地环流串到邻通道——这种事通用 AI 模块扛不住，必须原型号换。
- 火电汽机：#1~#8 瓦 X/Y 向 Pt100 双支，非它不可，因为 EIO 硬件树里槽位地址和卡类型绑定，换新型号要重下装控制器。
- 核电辅助系统：安全相关温度链，用西屋原卡过审计，第三方兼容卡 DCS 组态不认。
- 水处理/化工罐区：长距离 Pt100 布线超 150m，靠 3 线补偿保精度，通用 2 线模块直接废。
- 造纸蒸煮锅：高温高湿，卡件隔离耐压掉一级就误报，老西屋件 MTBF 现场统计 >5 万小时。
前年西北某 330MW 机组，检修完送电发现 #3 瓦温度恒显 -200℃（开路值），运行不敢启机。背景是原 5X00622G01 停产，采购拿了块翻新卡，上电 SYNC 灯不亮。危机是电网调度给的启机窗口只有 6 小时。后来从同区域兄弟厂调一块同 Rev 版本（标签 Rev G，固件匹配）的库存新卡，擦背板金手指、ESD 接地后插入，控制器自动识列，瓦温回显正常，赶在窗口前冲转。说实话，Ovation 老卡版本号（Rev 字母）比序列号更重要，混 Rev 插进去可能机架报“module mismatch”反复复位。
