描述
产品详情

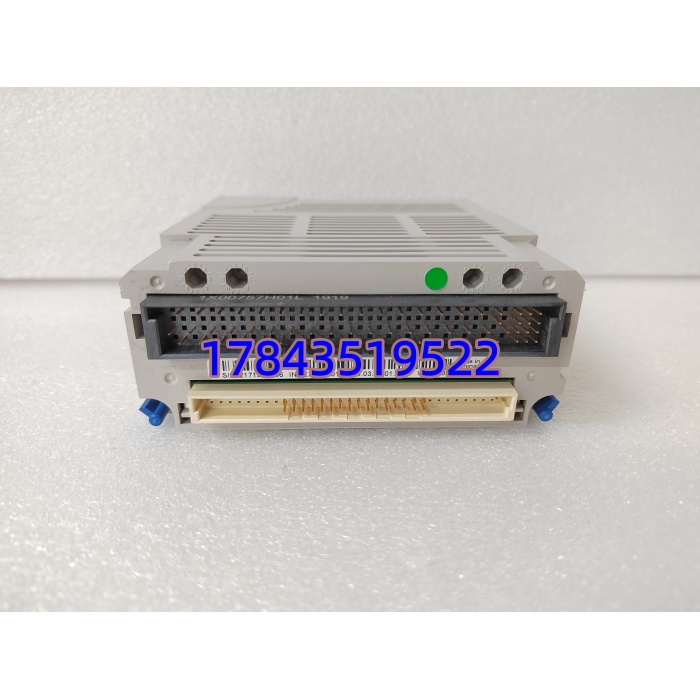

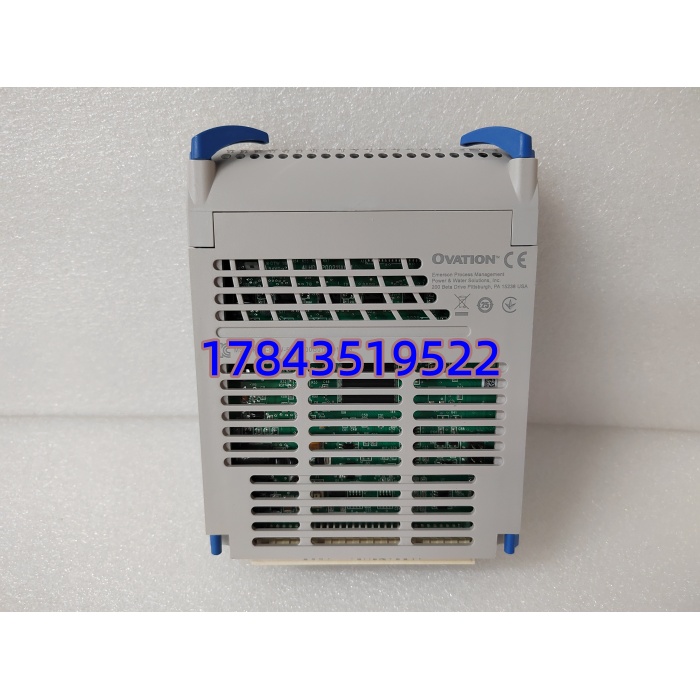

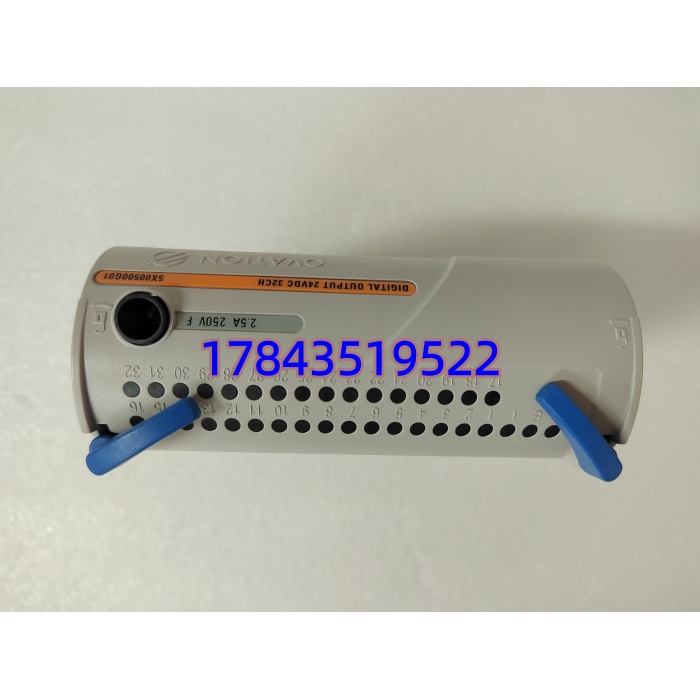

· 型号：5X00500G01（Ovation 32-Channel Digital Output Module）
· 品牌：Westinghouse / Emerson Automation Solutions（Ovation 产品线）
· 系列：Ovation Distributed Control System — Standard Digital Output Electronic Module（Source Type）
技术参数
- 产品类型：Ovation 32-Channel Digital Output（DO）Electronic Module，Transistor Source（PNP 型）
- Emerson/Westinghouse 物料号：5X00500G01
- 输出通道数：32 路独立数字量输出
- 额定输出电压：24 VDC（现场侧，由机柜辅助电源或端子底座外接 24 VDC 供给）
- 最大负载电流：0.5 A / 通道（IEC 61131-2保护型输出），模块总负载 ≤ 2.0 A
- 输出类型：电流源型（Sourcing / PNP），公共端回流至 0 VDC
- 逻辑侧供电：+5 VDC 由 Ovation 机架背板提供
- 电气隔离：现场侧↔逻辑侧 500 V AC（典型），通道组间同电位（非每通道隔离，为分组隔离/系统隔离）
- 响应时间：导通/关断 ≤ 10 ms（典型）
- 诊断功能：模块状态 LED（Module OK / Field Power OK / 各点 ON 指示），通信与输出开路检测
- 热插拔：支持（Ovation Drop 在线插拔更换，建议先确认 Drop 状态）
- 配套端子底座：典型 1C31222G01（通用 Ovation I/O Base），须核对 Keying Pin 编码匹配
- 工作温度：0 ~ +60℃（控制柜内），存储 -40 ~ +85℃
- 湿度：5% ~ 95% RH（非冷凝）
- 功耗：典型 ≈ 4.0 W（逻辑+驱动），最大 ≈ 6.0 W
- 尺寸 / 重量：≈ 224×89×31 mm / ≈ 0.35–0.45 kg
- 认证：CE、UL、cUL，符合 NEMA/IEC 工业标准
产品介绍
化水车间或汽机岛 DO 卡挂了，最常见现象是某几个电磁阀无动作、模块 LED 报”Field PWR Fail”或通讯丢失——换的就是这类 5X00500G01。它是 Ovation 标准 32 点源输出 DO 电子卡，在 6U Ovation I/O 机架里与 1C31222G01 底座叠插构成完整输出单元，密度比老 16 点卡高一倍，一个机架能少占一半槽位。现场实测发现——只要 Drop 处于 Active 状态、底座 Keying 正确，拔旧插新后控制器自动识别电子模块 ID，通常几十秒内恢复输出（前提现场 24 VDC 辅助电源正常且极性没错）。
对采购的实际意义：这是 Ovation 电厂改造/备件包里消耗量靠前的卡件之一，渠道尚流通；比低密旧卡省机架空间，但必须配对应 Source 型负载接线。它不能替代 Sinking（漏型）DO 卡直接不改线（负载回路需调整），也不能当继电器输出模块用（无机械触点，感性负载建议加续流二极管或外接中间继电器）。请以原厂 Ovation I/O Selection Guide及贵司工程站组态中分配的模块类型为最终依据。
替换与升级建议
✅ 直接替换
- 同型号 5X00500G01 ——物理、电气、固件完全兼容 Ovation 标准 I/O 机架，插 1C31222G01 底座 Keying 设好后直接热插拔更换，控制器自动重识别。建议冗余配置中成对模块 Firmware Rev 一致（DO 卡通常无版本冲突但 Ovation 组态会记录 Module ID）。
⚠️ 软件兼容（需核对接线/组态）
- 早期 Westinghouse Ovation 16CH DO 模块（Sinking 或 Source 旧版）——槽位兼容但通道数不同、接线极性可能相反（Sink↔Source），替换需改现场负载回路接线并在工程师站重分配 I/O 类型，工程工作量约 0.5~1 人日，无额外硬件成本但须确认负载极性。
- 5X00501G01 或近号高密度 DO（若有）——部分 Ovation 新代 DO 电子模块外形兼容但要求 Ovation 软件版本 ≥ 某 rev（通常 v3.x 以上均支持 5X00500G01 无需担心，新代高密度卡若引入需核对 Drop Firmware），不确定建议提供控制器版本问技术支持。
❌ 硬件不兼容
- Ovation 模拟量模块（AI/AO 如 5A26458G05 / 5A26457G01）——针位不同且有 Keying 防呆，物理插不进 DO 底座槽位。
- 非 Ovation 系统 DO 卡（DeltaV / Foxboro / Honeywell）——背板总线定义完全不同，不可混用。
若无此型号全新库存，Ovation 平台目前仍主推 5X00500G01 为现役标准 32CH DO 电子模块，建议关键装置按机架数 N+1 建备件库。
