描述
产品深度介绍

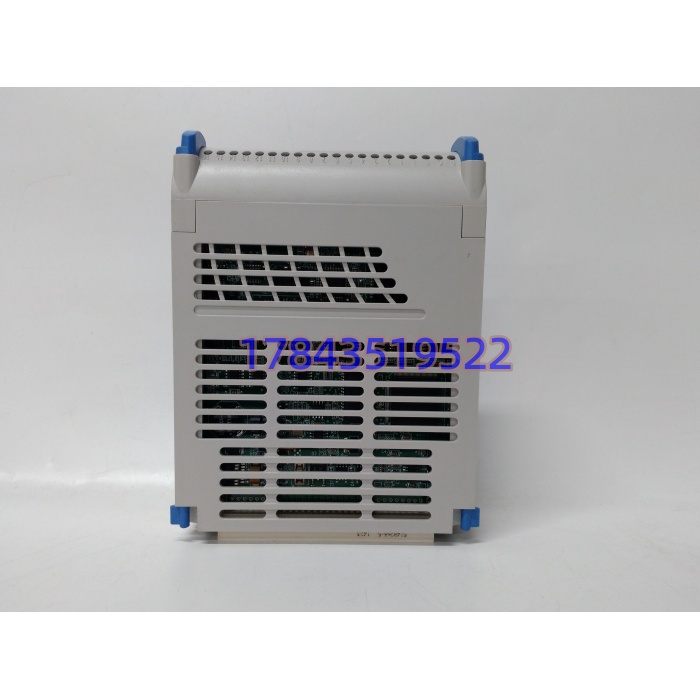

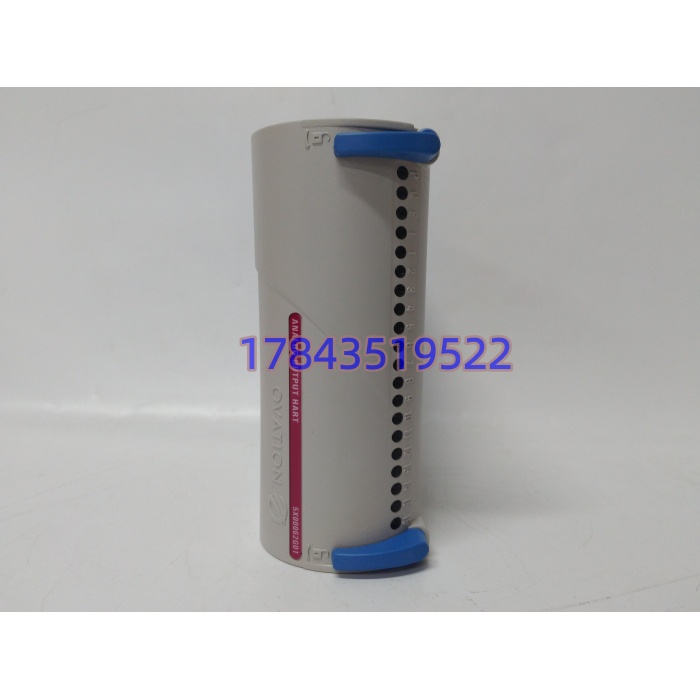

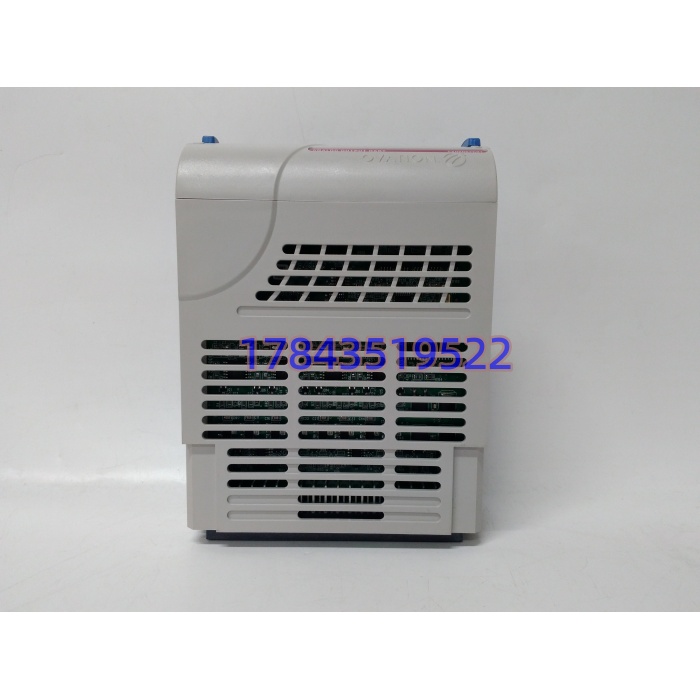

当汽机旁路阀的 4-20mA 指令突然卡在 18.5mA 不动，操作员猛摇手操器没反应，每分钟蒸汽扰动都在烧钱——这种时候 5X00062G01 就是 Ovation 机箱里那个替补出场的主角。它是 Westinghouse 定稿、Emerson 接手后继续供货的 8 通道 HART 模拟输出电子模块，插进 Ovation I/O 底座后前面咬 5X00063G01 个性模块（PMOD 提供端子排、保险丝、HART 耦合），后面吃背板 24VDC，把控制器算出来的阀位命令变成 4-20mA 喂给现场阀门定位器，同时反向透传 HART 诊断（PV、量程、阻尼）进 Ovation 点表。说白了，DCS 要控阀又想读智能仪表参数，缺了这块 EMOD+PMOD 组合干不成。
这块板子值钱在”HART 共存”四个字。普通 AO 卡出了 4-20mA 就把 HART 数字载波滤掉了，5X00062G01 在 4-20mA 上叠加 Bell 202 频移，定位器那边能回传行程累积和报警字，不用另拉一对线。14 位 DAC 对应 4-20mA 满量程步进约 0.0015mA，阀位控制比 12 位卡细腻一档。对于老电厂延寿改造项目，原厂渠道交期 10-20 周起，国内有 US/TH 库存的现货商 1-3 工作日能发，全新原装和测试好拆机件价差能到 2.5 倍——但提醒一句：EMOD 和 PMOD 必须成套测，单买 EMOD 插底座没端子排，这是采购翻车率最高的坑，比固件版本还容易忘。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|
| 电子模块型号 | 5X00062G01 (AO EMOD) | 西屋原厂号，Emerson 继承 |
| 配套个性模块 | 5X00063G01 (PMOD，带端子/保险/HART耦合) | 单 EMOD 不工作，必须配 |
| 通道数 | 8 路独立模拟输出 | 每通道多路复用隔离 |
| 输出信号 | 4-20mA / 0-20mA（电流优先） | 部分 Rev 支持 0-10V 需核对 |
| DAC 分辨率 | 14 位 | 满量程 ±0.05% 典型 |
| 更新速率 | 24ms / 全通道扫描 | — |
| HART | 支持 Bell 202 频移叠加 | 从站参数经 HART 回传 |
| 断路诊断 | 断线检测 + 超限报警 | 去激励方向可配 |
| 隔离耐压 | 通道-逻辑 1000VAC 1分钟（资料值） | 通道间隔离依 PMOD |
| 供电 | 24VDC 背板取电，典型 1.2W / 最大 2.5W | 不外接电源 |
| 工作温度 | 0℃ ~ +60℃（线性降额至 70℃ 依 Rev） | 存储 -40~+85℃ |
| 湿度 | 0%-95% 非冷凝 | — |
| 安装 | Ovation I/O 机箱底座（EMOD+PMOD 叠插） | 受控在线更换 |
| 指示 | LED：电源/通道故障/断路 | 排错先看灯 |
| 尺寸/重量 | 约 150×80×200mm / 0.31kg（资料不一） | 以实物铭牌为准 |
| 认证 | CE / UL / RoHS / 电力设备专项 | 清关核 COC |
| 状态 | 原厂成熟支持，部分 Rev 交期长 | 备件市场 New Surplus 为主 |
应用场景与行业案例
“这块 AO 卡平时不吭声，真断了 4-20mA，旁路阀卡在半开——MFT 没跳但汽机已开始抖。”老保运的狠话在 300MW 机组圈子里不是吓唬人。5X00062G01 干的活是隐形的：它不报警、不跳车，只是把数字量变成电流推给阀门，一旦 DAC 基准源漂移，阀位指令悄悄偏 2% 没人察觉，直到每天蒸汽损耗单出来才傻眼。
- 火电汽机旁路/给水：Ovation 出 8 路 4-20mA 给旁路阀、给水调节阀、减温水阀，HART 回传定位器行程，断线诊断直接进 SOE。
- 石化裂解炉进料：控制阀在高温区，AO 卡在机柜间 60℃ 满负荷跑，14 位分辨率比老 12 位卡阀位死区小一半。
- 水处理加药计量泵：4-20mA 控冲程，HART 读泵头累积量，省一对硬接线。
- 假设某夜你发现 Ovation 画面阀位指令 50% 但现场阀 62%，而 AO 卡 LED 没报断线——会不会先怀疑 5X00062G01 的 DAC 基准温漂？现场十有五六就是它。
- 造纸碱回收调节阀：环境碱雾+粉尘，PMOD 端子排密封做不好先锈，EMOD 本身宽温倒是扛得住。
真实微案例：2024 年华南某 2×350MW 热电，夜班 2# 机减温水调节阀指令卡 17.3mA 不动，手动超驰无效。到电子间拆 5X00062G01 闻得到轻微松香焦味，通道 3 的 DAC 输出级运放热漂移（背板 24V 瞬态串入打伤）。库存一块泰国产全新 5X00062G01 + 原 5X00063G01 保留，插回去 Ovation Control Studio 自动枚举，HART 握手 3 秒恢复。热工班长说：”原厂报价等 16 周，现货商厦门仓 DHL 次日到，贵了 35%，但减温水失控半小时喷掉的水费够买四块。这卡别等坏再买，机柜留一块冷备是保运常识。”
