描述
产品详情

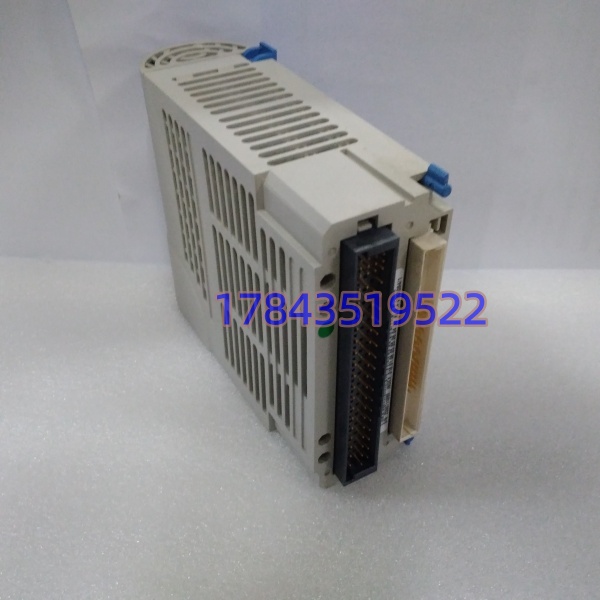

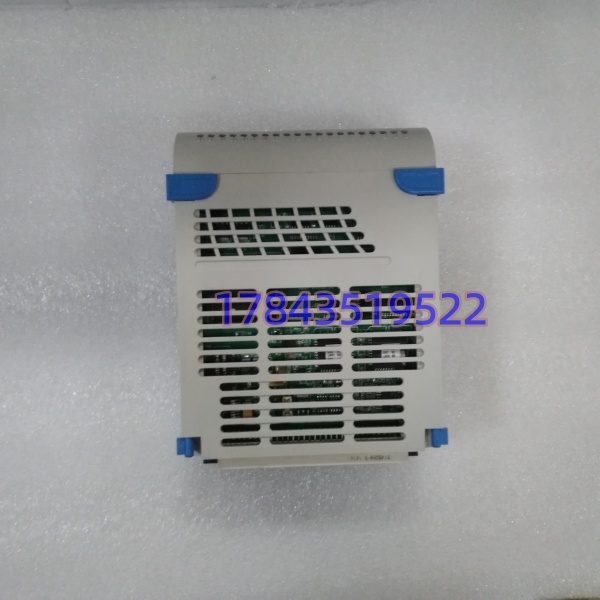

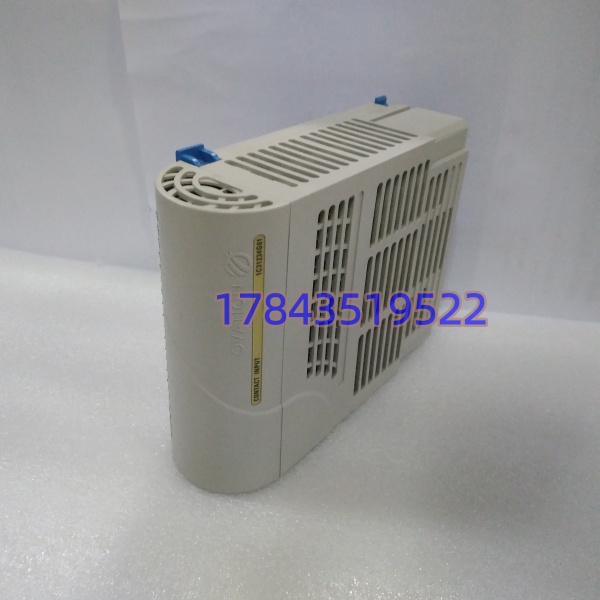

· 型号：1C31234G01
· 品牌：Westinghouse（艾默生 Emerson Ovation 系列继承）
· 系列：Ovation DCS Compact I/O
技术参数
- 输入通道：16路独立离散量触点输入
- 输入类型：干接点（默认）/ 湿接点（外接激励，典型24V/48V DC）
- 板载激励：内部产生48V DC检测电压，每通道最大约20mA
- 输入阻抗：>100 kΩ（典型500 kΩ）
- 响应时间：< 5 ms（依滤波组态，触点闭合至逻辑“1”生效）
- 可编程滤波：可配置去抖动时间（无/4/8/16 ms等）
- 电气隔离：每通道光电隔离，通道组与背板间 ≥1500 V DC
- 诊断功能：支持通道开路/短路检测上报、模块自诊断、LED状态指示
- 模块供电：由Ovation I/O Baseplate提供 +12V DC / +5V DC（典型300mA @12V DC）
- 典型功耗：≤ 3.6 W（含48V激励回路）
- 工作环境：温度 -40℃ ~ +70℃，湿度 5% ~ 95% 非凝露
- 安装方式：插装于Ovation I/O Baseplate（Compact I/O Slot），支持热插拔（需系统组态支持）
- 防护与认证：工业级敷形涂层（符合ISA S71.04 G1/G2），UL 61010-1、CSA C22.2、CE
产品介绍
现场实测发现在电厂辅机系统里，大量分散的限位开关与继电器干接点如果全靠柜内拉24V DC配电盘，光熔丝分配和线槽就占掉半排机柜空间，误接线导致的误报更是让运维头疼。1C31234G01 的定位就是解决这个痛点——它在模块内部直接产生48V DC检测电压，现场只需甩两根线进对应TA端子，模块自行完成回路激励与状态判断，省掉外部配电的同时把长距离（某项目里跑过500米）电缆的抗干扰余量拉了上来。严格来说，它只在固件与Ovation控制器v3.x/v4.x匹配时才能完整启用1ms SOE分辨率，老版本机架可能只跑基础DI采集，下单前最好核对下底座型号（如1C31199G01）。
商业价值上，这卡件靠光电隔离和三重诊断（开路/短路/模块自诊）把现场噪声与背板隔开，配合每通道LED，故障时不用抱着笔记本连Ovation Workbench也能先肉眼筛一遍。在某热电项目碰到过因震动导致通道偶发抖动的案例，靠它板载的16ms去抖动滤波直接在硬件层抹平，没惊动上层逻辑。缺点是48V板载激励不适合必须统一24V湿接点标准的产线，那种场景硬上就得改外部接线，反而增加复杂度。不适合做SIL3级安全仪表系统的主采集卡，那是另一个产品线的活。
替换与升级建议
- ✅ 直接替换：1C31234G02 / G03，同系列Compact I/O封装与引脚兼容，固件若匹配可直插替换，工作量仅拆装+点检，成本约为单模块采购价，无额外改造成本。（注：G04属Series 3，需核对底座兼容性）
- ⚠️ 软件兼容（需改配置）：1C31233G04（SOE专用模件），硬件接口相近但功能侧重不同，替换后需在Ovation数据库重配点类型与滤波参数，工作量约2-4工时，可能涉及逻辑微调。
- ❌ 硬件不兼容：1C31232G03（120V AC/DC差动输入模件）、1C31122G01（数字量输出DO模件），物理插槽定义与激励电压完全不同，强行插入会烧毁背板，绝对不能替。
若无上述库存，老旧系统目前只能依赖库存或寻找原厂翻新件（通常带12个月质保），新项目建议直接评估Ovation I/O Series 3整体升级方案。
常见问题解答 (FAQ)
- 问：这玩意能直接带电换吗，会不会把机架搞挂？
答：分情况。Ovation Compact I/O设计支持热插拔，但前提是你的Drop Controller组态里开了冗余与热插拔许可，且背板供电正常。经验里见过没开组态硬拔导致节点通讯闪断的，建议停机窗口换最稳妥，非要带电操作先瞄一眼工程师站诊断状态。
- 问：现场是24V DC湿接点，这模块48V板载激励冲突不？
答：不冲突。默认干接点用内部48V，背后跳线或软件（依硬件版本）可切外部激励模式接24V湿接点，但千万别两种同时接，会内部短路，烧激励回路的案例不是没有。
- 问：坏了怎么办，质保怎么算？
答：先看模块黄灯（FAULT）和通道绿灯，绿灭黄亮大概率是通道开路或现场没闭合，用万用表量下TA端子48V有无再来定是模块还是现场线。采购渠道通常给12个月质保（部分库存件180天），非人为烧毁包换，但以原厂手册为准，人为接线反灌不保。
- 问：G01和G04到底能不能混插在一个机架上？
答：不能直接混。G01是Compact I/O老款，G04是Series 3，背板针脚定义和固件握手协议有差异，混插识别不了还可能顶坏总线。只能同系列挨着插，跨代必须整排底座一起升。
