描述
产品详情

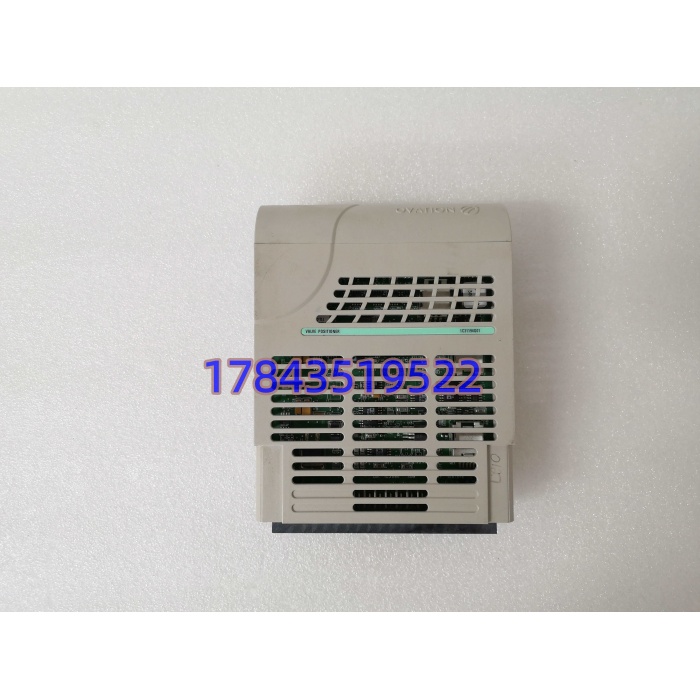

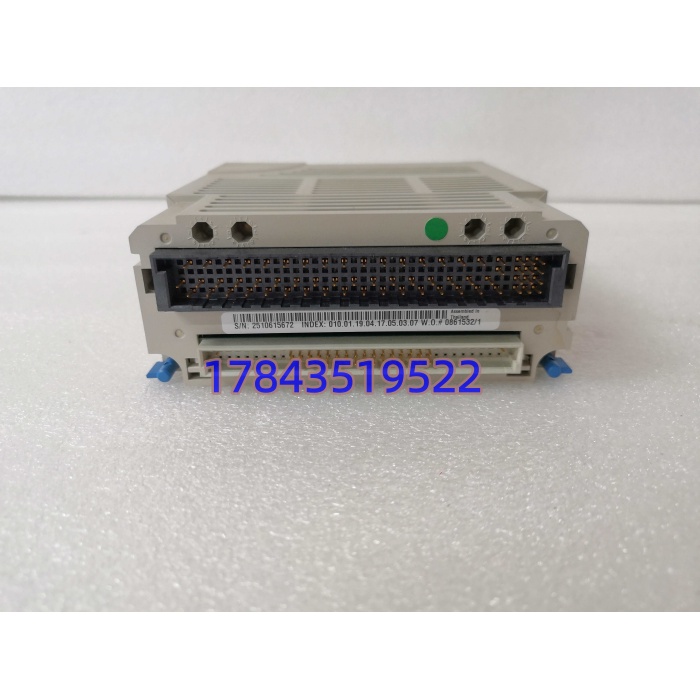

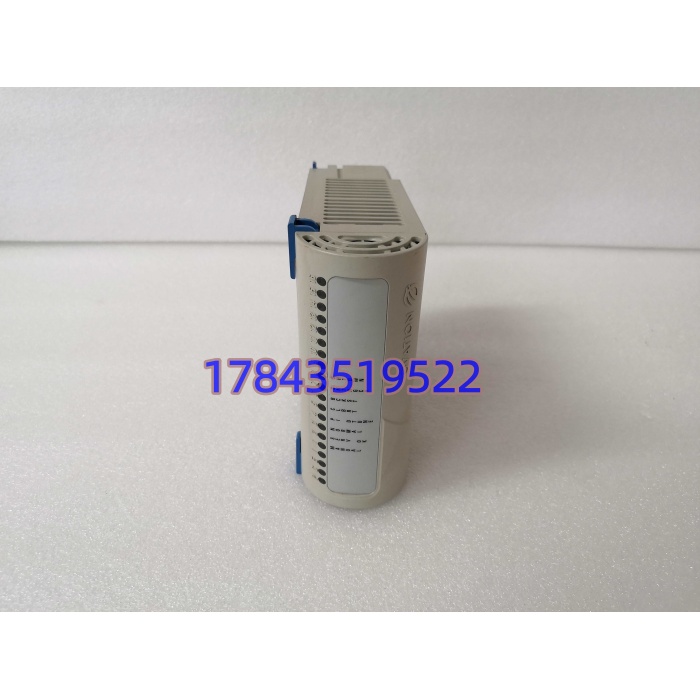

· 型号：1C31194G01
· 品牌：Westinghouse（当前归属Emerson Ovation产品线，原厂已停产）
· 系列：Ovation DCS Valve Positioner Electronic Module，Legacy/Ovation 3.4及早期，兼容WDPF/Q-Line底座键位需核对
规格参数
- 产品类型：阀门定位器电子模块（Valve Positioner Electronic Module），阀位控制电子模件
- 所属系统：Emerson Ovation DCS，Legacy Ovation 3.4及更早；文献也标为WDPF/Q-Line I/O关联部件，需核对机架键位
- 输入控制信号：4–20 mA DC，来自Ovation AO卡或控制器，电气隔离
- 输出驱动形式：气动压力输出，典型3–15 psi（20–100 kPa），气源要求洁净干燥仪表气20–100 psi（1.4–6.9 bar）
- 反馈方式：闭环阀位反馈，接位置变送器，内部DSP做偏差校正，精度约±0.5% of span（典型，需核对原厂手册）
- 安装方式：直接装在线性或旋转执行器上（阀 mounted），或通过短气管连定位器壳体；Ovation机架内作电子模件插底座
- 指示灯：前面板RUN（运行）、FLT/FAULT（故障）、每通道STATUS类LED，可看通信和阀位报警
- 故障安全动作：可配保位/全开/全关；通信中断或模块掉电按预设安全态走，防执行机构失控
- 防护等级：NEMA 4X（防风雨、防腐），表面常有防腐蚀 conformal coating，适应电厂粉尘/湿热
- 工作温度：0°C至+60°C（文献有写-20~+60，具体以铭牌/手册为准），存储-40~+85°C
- 通讯与供电：由Ovation背板/I/O总线供电，不支持独立外供；通过专用Ovation总线与DPU交换，可做手持终端本地设参
- 配套底座/相关件：常配1C31197G05个性模块、1C31189G01冗余二极管、1C31224G01 AI做阀位反馈采集；底座键位编码必须匹配
- 认证与EMC：CE，UL Class I Div 2适用（需核对具体批次标签），高EMC抗扰，通道隔离防现场共模
- 尺寸重量：标准Ovation插件约180×110×30 mm，重约0.48 kg（以实物为准）
产品介绍
这是西屋当年给Ovation DCS做的阀门定位器电子模块，后来随产品线进了Emerson手里，但现在原厂早停了。它挂在现场调节阀执行器上，一头吃DCS下来的4–20 mA调节信号，另一头出气动压力驱气动薄膜或活塞执行器，同时把阀位反馈拉回来做闭环校正。说白了就是DCS到阀门之间的“信号翻译+纠偏器”，不是机架里的普通IO卡，而是阀侧智能电子头。
跟单独装的气动定位器比，这东西直接嵌在Ovation体系里，不用额外接线盒，故障安全、保位逻辑都能从工程师站下装。竞品像Fisher DVC6000是独立智能定位器，而这玩意跟Ovation AO/AI联动更紧，换件时参数可随底座EEPROM或需手动灌回。现场老机组还在跑Ovation 3.4及以下版本的，基本绕不开它。
应用场景与行业案例
痛点切入：我在现场遇到过凌晨2点DEH调阀突然漂，查下来是老定位器电子模块受潮后反馈跳变，DCS切手动才没跳机。非计划停机代价太大，这种阀上电子件在高温高湿、汽机房振动大、仪表气带水环境下，挂了就是调速阀失控，要么负荷摆动要么ETS动作。
典型场景：
- 火电汽轮机DEH：主汽门/调阀定位，Ovation 3.4老机组，非它不可因为底座键位和EEPROM里存了阀特曲线，换通用定位器要改接线和组态。
- 石化锅炉给水调节阀：高温高压水汽侧，NEMA 4X防腐防喷溅，直接装阀上省导压管，闭环反馈稳，减少阀颤。
- 电厂除氧/加热器旁路阀：远程站点WDPF/Q-Line机架，带conformal coating抗粉尘盐雾，通信走Ovation专网，不停机更换风险小。
- 水处理加药阀：需故障保位防过加药，模块可配fail-last，配合冗余二极管1C31189G01做电源冗余。
真实案例：去年去华北某300 MW供热机组支援，夜班监盘发现#2给调阀开度指令50%但反馈乱跳40–60%，DEH切手动扛着。到电子间看Ovation机架，这1C31194G01的FLT灯慢闪，阀位AI卡1C31224G01读数也抖。拆下来闻到底座有点潮味，原来汽机房疏水沟返汽凝在模块背面。翻备件柜掏出一块二手原装（标签磨损但键位对），先记原阀特曲线和PID，拔旧插新，从工程师站下装参数，反馈立马稳在50±0.3%。运行值长说再晃十分钟就RST了。说实话，老Ovation现场，这小电子头就是保负荷的关键件。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。这是阀上电子模块，不是机架IO卡，带电拔插会烧背板通讯或丢阀位致执行器误动。正确做法是DCS切手动、置安全位后再断电更换，插回去再下装参数。Ovation机架里有些AO卡能热插拔，但这电子模件不行。
- 停产了有什么替代方案？原厂停了，常用路线是找测试过的二手原装（带质保），或改用Emerson新代Ovation定位器+新底座，但要改键位和组态。WDPF/Q-Line老系统尽量找同型号1C31194G01配同代底座1C31197G05，别硬上不兼容件。
- 兼容性和程序丢失风险？插错底座键位会插不进或烧模块，换前核对底座编码和标签后缀。模块本身不带控制程序，但EEPROM/底座里存阀特曲线和安全态，换新件要从工程师站重下装或用手持终端灌回，否则默认安全态可能是全关，阀会猛关。
- 成色怎么看和防伪？二手市场翻新多，看外壳conformal coating是否均匀、螺丝有无拧痕、标签字体和Westinghouse/Emerson原厂镭射对比，摸散热片氧化程度。最好让供应商上测试台跑4–20 mA进、气出3–15 psi闭环，拍视频佐证。
- 质保与售后一般怎么谈？二手件通常6–12个月店保，要求到货上电测试期7–15天可退换。采购时让对方承诺：到货前老化满24小时、带测试报告（AO进→气出线性、反馈精度），电厂急件要确认国内现货发顺丰当日或次日达。
- 安装和维护避坑？装阀上时气源一定先三级过滤减压到0.4–0.7 MPa洁净干气，不然水汽进模块气路直接卡阀。接线屏蔽单端接地到Ovation系统地，远离变频器动力线。每季度查工程师站模块健康，粉尘大场合每月吹散热孔，防积尘过热误报FLT。
