产品详情

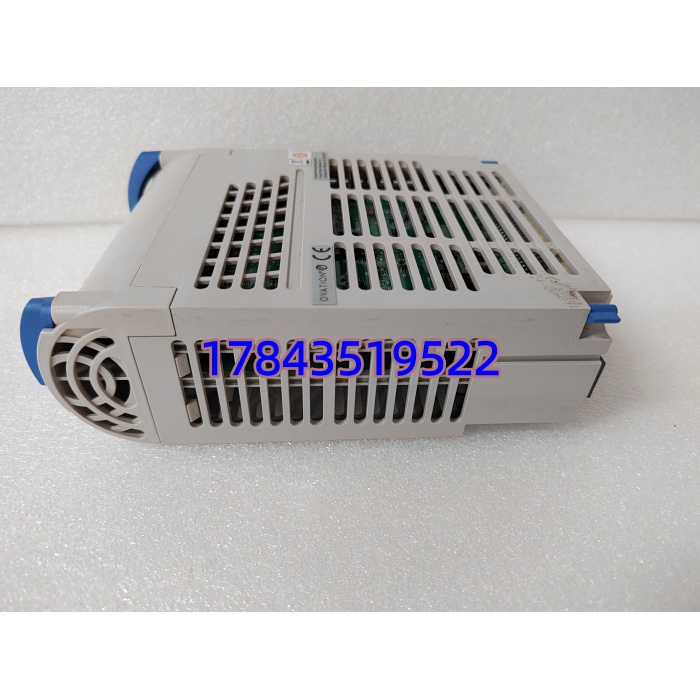

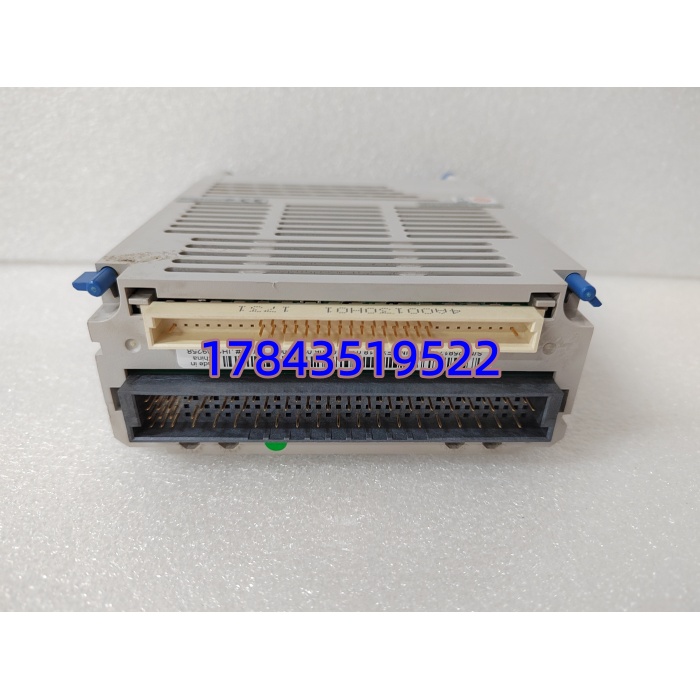

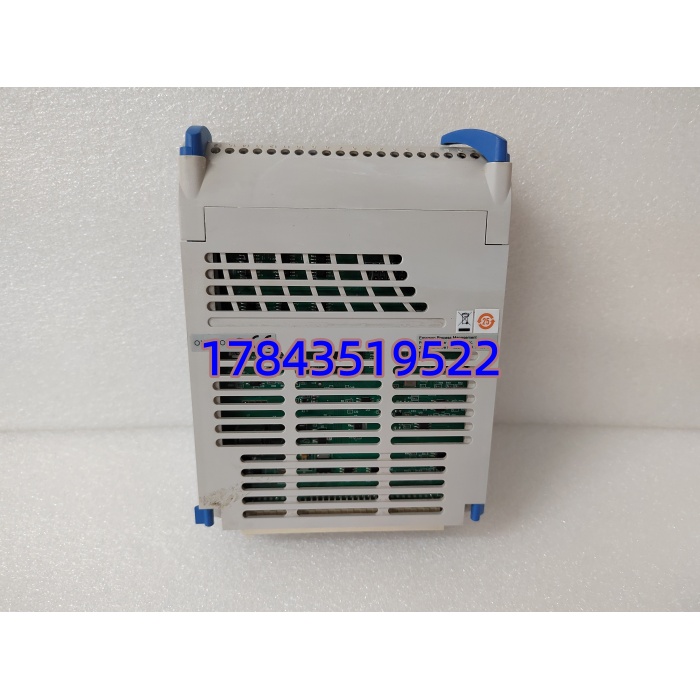

· 型号：1C31179G01
· 品牌：Westinghouse / Emerson Process Management（Ovation DCS 产品线）
· 系列：Ovation MAU — Media Attachment Unit Electronic Module（Remote I/O Master）
技术参数
| 项目 | 规格说明 |
|---|---|
| 产品名称 | Westinghouse / Emerson Ovation MAU Electronic Module (Remote I/O Master Attachment Unit) |
| 零件号 | 1C31179G01（电子模块本体，不带光纤接口，光纤口在 Personality Module 上） |
| 适用系统 | Emerson Ovation Distributed Control System — 用于远程 I/O Drop 控制器或 Controller-to-Drop 光纤链接 |
| 功能定位 | MAU 电子单元，处理 Ovation I/O 总线协议并与特性模块(PMOD)交互，实现控制器←→远程 I/O 光纤通信 |
| 光纤通道 | 支持 2 路（具体波长/距离由插入的特性模块决定：1C31181G01=850nm 多模 2km；1C31181G03=1300nm 单模 4km） |
| 配套底座 | 须装入 MAU Base 1C31206（提供机械固定、电源分配及 AUI 总线终端） |
| 配套特性模块 | 需另购 Personality Module：1C31181G01 / 1C31181G03 / 1C31181G05 等（电子模块与 PMOD 分开销售是常态） |
| 与控制器接口 | AUI 电缆连接至 Ovation Drop Interface Card (如 1C31122G01 等) 或控制器背板 |
| 供电方式 | +24 V DC 由 MAU Base 经背板提供（典型功耗 ≤5 W） |
| 状态指示 | 前面板 LED：PWR（电源·绿）、COMM（通信·黄/绿闪烁）、ERR（故障·红） |
| 热插拔 | 支持在线更换电子模块（PMOD 与光纤保持不动），降低 MTTR——严格来说建议确认控制器已冗余或 I/O 非单点关键后再热拔 |
| 工作温度 | 0 ℃ ～ +60 ℃（存储 -40 ℃ ～ +85 ℃） |
| 湿度 | 5%～95% RH（非凝露），符合 IEC 60721-3-3 Class 3K3 |
| EMC / 认证 | 符合 IEC 61000-6-2/6-4、FCC Part 15 Class A、CE——请以 Emerson Ovation 原厂手册为准 |
| 尺寸 / 重量 | 约 121 × 25 × 70 mm，≈0.27 kg |
| 质保 | 全新原装 12 个月；测试拆机件 3～6 个月（购买时确认是否含底座/PMOD） |
产品介绍
电厂辅控改造或远程 I/O 柜通信中断时，Ovation Station 报”Drop Offline — MAU Comm Fail”，先别急着动光纤——现场实测发现多半是 MAU 电子模块老化或 AUI 接头氧化，PMOD 和光纤本身反而很少坏。1C31179G01 就是那个插在 1C31206 底座上的电子单元，它不碰现场信号，专职跑 Ovation 专有 I/O 总线协议，把控制器指令打包走光纤到远程 Drop，再回传现场数据。真正省心的地方是它和特性模块分离设计：换电子模块不用动光纤跳线，PMOD（带 ST 口的那块小卡）留在原位，MTTR 压到几分钟。
严格来说这东西不能当 I/O 模块用（不是 AI/AO/DI/DO 卡），买之前一定核对现柜里是不是缺 MAU 电子模块而不是缺底座或 PMOD——很多项目只订了 1C31179G01 回来发现还缺 1C31206 底座和 1C31181G01 特性模块，白跑一趟。我们出库逐块在 Ovation 机架联调验证 LED 状态及 AUI 链路握手，附测试照；太原有库存通常当日发顺丰，原厂 Legacy 交期 12～20 周起。
替换与升级建议
✅ 直接替换
- 1C31179G01 ↔ 1C31179G01（任意批次/revision）：同型号直接互换，拔旧插新，PMOD 与底座不动，上电自检通过即 OK，工作量 ≈ 3 分钟
- 1C31179G02（4 通道 MAU 电子模块）不能直接替入单/双槽位，需对应底座支持——若贵司原柜是 G02 请特别注明
⚠️ 需配套核对（非不兼容但易遗漏）
- 更换时须确认已安装正确 Personality Module（1C31181G01 多模 / 1C31181G03 单模）且与现场光纤类型匹配，电子模块本身不分波长，波长由 PMOD 决定
- 若原 MAU Base（1C31206）损坏需一并更换，底座与电子模块分开订购
❌ 硬件不兼容
- Ovation I/O 模块（如 1C31116G01 AI、1C31179G01 常被误认作 AO 卡但它是 MAU）、ABB AC 800M、Honeywell TDC 等第三方卡件——背板、机械尺寸及协议均不同
- 不能替代 Drop Interface Card（如 1C31122G01），两者功能完全不同
若贵司现装机柜内仅贴有”MAU”字样无清晰零件号，强烈建议拍底座正面、电子模块标签及特性模块标签三张照片发来核实完整 BOM（底座+电子模块+PMOD）再下单。
