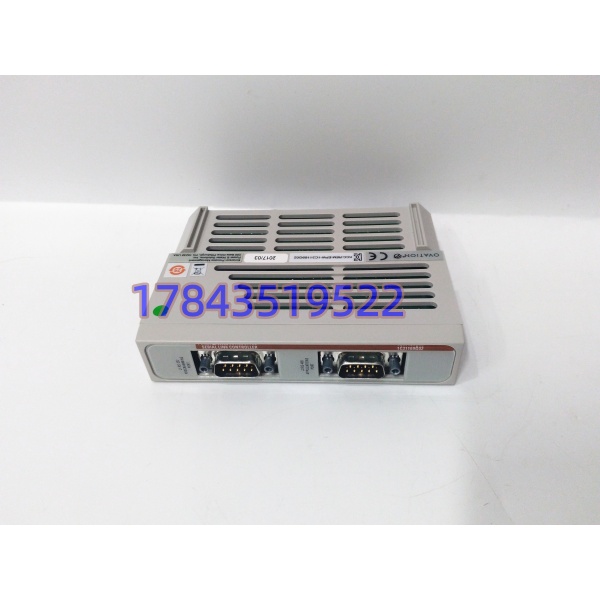

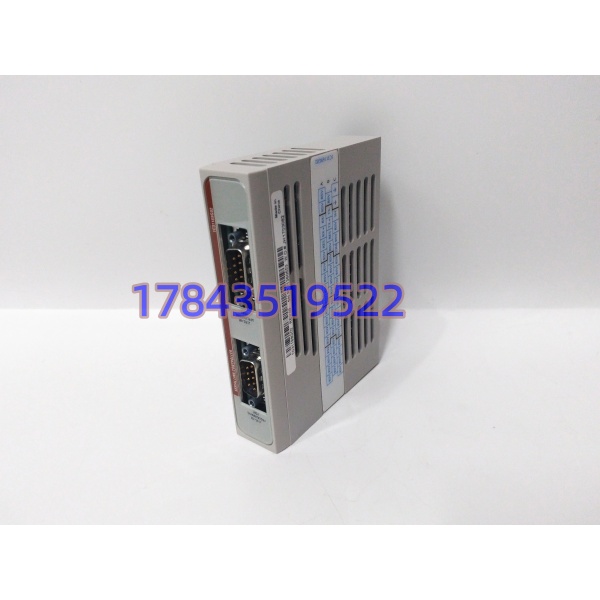

Westinghouse 1C31169G02 | Ovation系统串行链路控制器

描述

产品详情

· 型号：1C31169G02
· 品牌：Westinghouse（现属Emerson Ovation产品线）
· 系列：Ovation™ DCS

规格参数

产品介绍

先说清楚一个事：这个型号在渠道里被安了至少四种不同身份——有人说是数字I/O，有人说是电源模块，还有人硬往GE 90-30系列上扯。 翻了一圈，最靠谱的定位是这样：它是一块Ovation系统的串行链路控制器，配合5X00226G02底座，专门干16路AO（模拟量输出）密集工位的活——比如化水加药、MCC变频设定、除尘阀设定这类“非关键但数量多”的AO点位。那些说是数字量输入或PWM控制器的，基本上是渠道商的信息复制粘贴出了偏差，别信。

这块卡的核心价值体现在密度。跟带诊断的AO三件套（比如1C31129G03+1C31132G01+1B30035H01）比，它少了诊断和STO/SS1功能，但一槽能塞16路AO，槽位成本低一大截。如果你跑的是Ovation老系统——尤其是火电、核电、联合循环电厂里那些测点密集的辅机控制工位——1C31169G02就是那个让你不用扩机架就能塞进更多信号的“高密度解决方案”。

严格来说，这块卡在Emerson收购Ovation业务后已被官方停产，新项目早就不用了。渠道里能买到的全是库存尾货或翻新件，Revision版本（G02后缀）不能跟G01或G03混用，换之前务必核对清楚。

应用场景与库存策略

痛点切入
这块卡不会慢慢坏，通常是某个浪涌或者接线短路，直接把串口芯片干穿。它一死，背后拖着的那16路AO设定值全飘——变频器失速、阀门全开，工艺参数瞬间失控。停产件没有官方维修渠道，只能去二手市场赌人品。

典型场景与备货建议

• 电力行业（化水加药/除尘阀控制）：Ovation系统里典型的非关键AO密集工位，一卡管16个调节点。策略：建议按“底座+功能卡”捆绑备库。单独备功能卡没底座插不上，单独备底座功能卡坏了也没用。买库存件时务必确认1C31169G02和5X00226G02打包一起买。
• 石油化工（MCC变频设定）：泵群控制里大量4-20mA变频器给定信号，靠这类高密度AO卡集中输出。策略：如果现场有2块1C31169G02在用，建议备1块功能卡+1块底座。底座是无源器件，坏的概率低，但功能卡的串口驱动芯片是易损件。
• 老旧机组Ovation系统维护：系统已经跑过10年以上，I/O机架插槽有限，换卡或扩点都不现实。策略：这类停产卡一旦缺货，只能从别的机架“拆东墙补西墙”。建议一次性采购2块同Revision版本（G02）的功能卡，1块做即时冷备，1块做深冷备。

真实案例
去年一个燃气-蒸汽联合循环电厂的客户，Ovation系统里有一块1C31169G02负责凝结水精处理系统的加氨泵变频设定。某天雷雨过后，操作站上该泵的设定值怎么调都不变——现场变频器一直维持在40Hz。排查发现是这块卡的RS-485端口被感应雷击穿，输出通道卡住了。备件库里没有，渠道商从外地调了一块二手件过来，花了4天。这4天里精处理系统只能手动就地调节，运行人员需要每小时去现场抄表一次。虽然没停机，但合规检查时被记了一条“自动控制降级运行”的整改项。事后他们学会了：停产通信卡，不仅要备卡，还要备底座。因为之前有过一次底座端子排烧熔、换卡不换底座照样用不了的教训。
