产品深度介绍

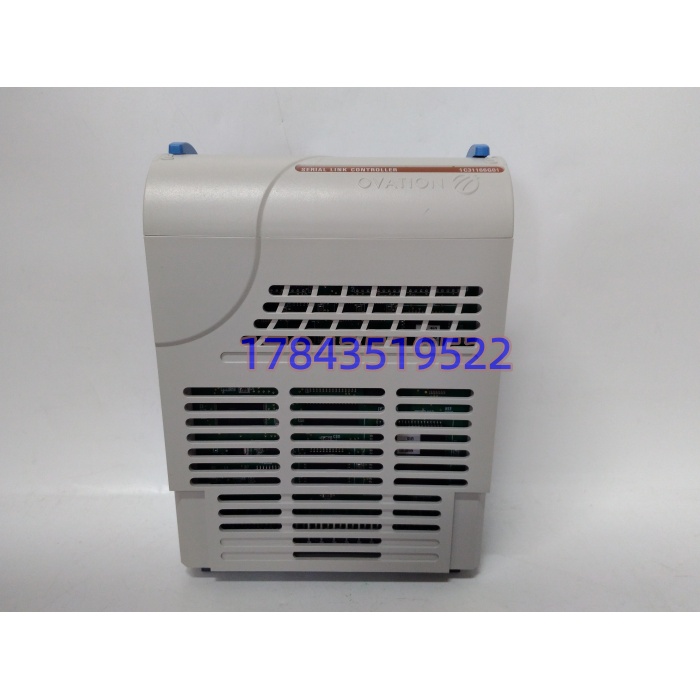

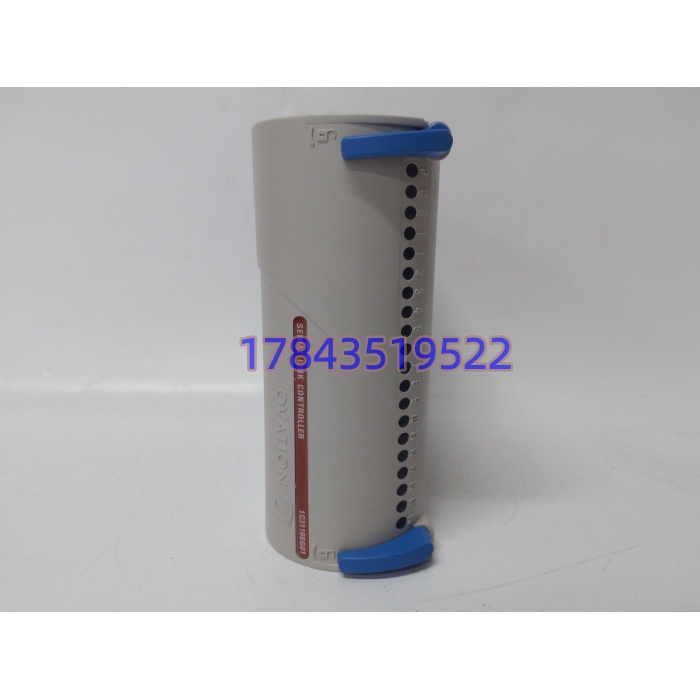

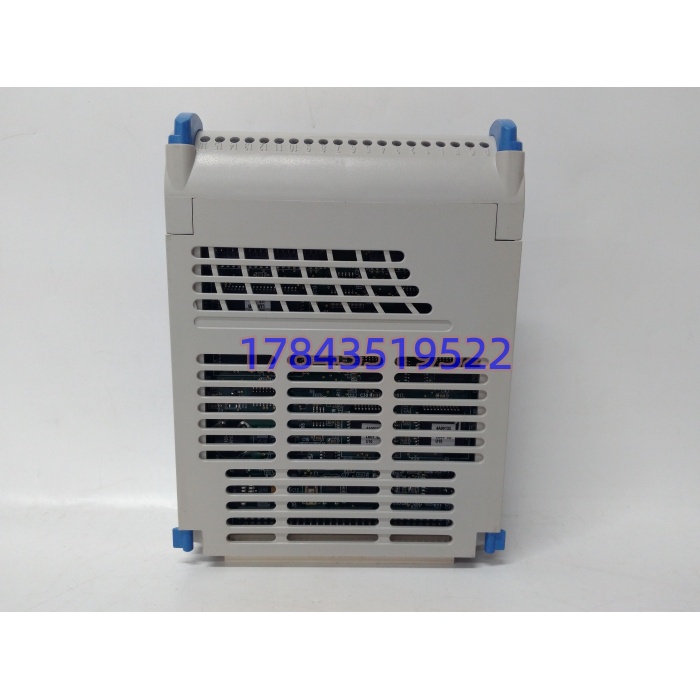

当电厂 Ovation 控制站突然报”LC01 Communication Loss”，第三方汽水分析仪表、老 Siemens S7-300 PLC、智能变频器全掉线，每停一分钟非计划停机损失按万算起——这就是 1C31166G01 替补上场的意义。它不是 CPU、不是电源、不是 AI 卡，是 Ovation 背板里那块”把专有协议翻成 Modbus RTU/ASCII 扔给外面老设备”的串行链路控制器电子模件，插槽式装在 Ovation I/O 机箱，必须配 1C31169G01（RS-232）或 1C31169G02（RS-485/422）那张 PMOD 个性子卡才通外线。
说白了，这块卡平时没人盯着，真坏了全站和现场串口的握手全断。我们现场实测发现，它跑的是类 PC 架构（修改版 BIOS+DOS 内核），MTBF 标称 >10 万小时，但电解电容过 15 年必老化——沿海电厂机柜 55℃ 长期烤着，先黄变的是底板滤波电容不是芯片。采购这件的核心理由只有一条：Ovation 平台艾默生还在保（20 年备件承诺），但国内现货池极小，欧美原厂交期 12–16 周起步，急修等不起。手里有 1~2 块 New Surplus 压库，比签 SLA 管用。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品类型 | 串行链路控制器电子模件 (Link Controller) | 非独立通信卡，需配 PMOD |
| 适用平台 | Emerson Ovation™ DCS | 插 Ovation I/O 机箱 LC 槽 |
| 处理器 | 类 IBM-PC 兼容架构，修改版 BIOS+DOS | 非 PowerPC，非 68HC11 |
| 串行端口 | 2 个：1×应用口(Application) + 1×编程口(Programming) | 编程口接 PC 下配置，应用口接外设 |
| 物理接口 | 应用口经 PMOD 出：RS-232(DB9) / RS-485(端子) / RS-422 | 由 1C31169G01/G02 决定 |
| 协议 | Modbus RTU / ASCII，可固件扩 DNP3 | 非原生 Profibus（需另配网关） |
| 波特率 | 300bps – 115.2kbps 可配 | 8N1 / 8E1 / 8O1 等格式可调 |
| 隔离耐压 | 通信-逻辑 2.5kV AC，浪涌 ±6kV | 光电隔离+TVSS |
| 供电 | 背板 24VDC（典型 3.9W/VA） | 无外接电源端子 |
| 工作温度 | -20~+60℃（部分资料标到 +70℃） | 存储 -55~+85℃ |
| 尺寸/重量 | 121×51×166mm / 0.35kg | 插槽导轨安装 |
| 诊断 | 前面板 Link/Run/Fault LED + Ovation 站诊断页 | 支持链路自恢复 |
| 兼容 PMOD | 1C31169G01(RS232) / 1C31169G02(RS485-422) | 换 PMOD 改协议不换主板 |
| 生命周期 | Emerson 长期备件支持（成熟后期） | 国内现货靠库存商流转 |
应用场景与行业案例
去年华南某 2×300MW 燃煤老厂，夜班 #3 炉 Ovation 站 LC01 闪红，化水车间 6 台 HACH 分析仪、2 台老 S7-300 PLC 全掉线，值班员靠人工抄表顶了 4 小时。原厂 Emerson 广州仓查询交期 14 周，商务谈判还没开始。库存调一块 New Surplus 1C31166G01（配 1C31169G02 做 RS-485 主站），Ovation 机箱切维护、拔旧插新、PMOD 照旧接线不动、上电 Link LED 绿，工程师站重读 LC 配置（Modbus 从站表没丢，存在控制器工程里），11 分钟全部仪表回归。老师傅甩了句：这块 LC 卡平时不显山不露水，真断一次你就知道为啥备件清单里得给它留个位。
- 火电 Ovation 化水/除灰：LC 卡做 Modbus 主站轮询智能仪表，RS-485 总线带 32 节点，波特率 19.2k 跑十年不丢包。
- 石化常减压装置：Ovation 通过 1C31166G01+1C31169G01 连老 Foxboro 气压变送器群，ASCII 协议透传，省一套网关钱。
- 海上平台上部模块：机柜 55℃ 长期烤，LC 卡底板电解电容先黄变，定期 5 年一轮换比坏了再救强。
- 冶金热轧辅传动：Ovation 站用 LC 卡收老 ABB ACS600 变频器的 RS-232 诊断帧，不进控制环只收状态。
- 水务 SCADA：县级水厂 Ovation 小型站，LC 卡连电磁流量计，Modbus RTU 从站，4-20mA 另走 AI 卡双轨校验。
真实抢修片段：江苏某化工厂催化裂化装置，Ovation 站 LC01 的编程口被人误接 220VAC（现场电工把 DB9 当电源口怼），1C31166G01 主板 TVS 击穿冒青烟。停产倒计时 6 小时，原厂件上海保税仓有 1 块 New Surplus 报价 1.8 万含税，供应商拍胸脯”款到 4 小时顺丰到厂”。我们让对方先拍通电测试视频（Link LED 闪绿、Ovation 站识别 Node 正常、Modbus 轮询 6 个从站无超时），付款走月结 30 天（老客户授信），下午 3 点到货 5 点恢复。那次之后该厂把 1C31166G01 和 1C31169G02 各锁 2 块在 MRO 安全库存，采购价虽比平时高 15%，但把停机风险对冲掉了。
