描述
技术参数

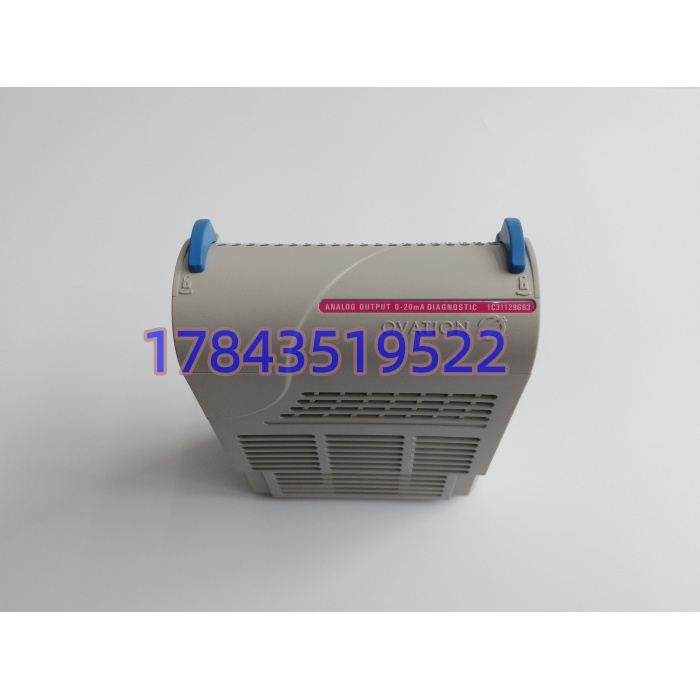

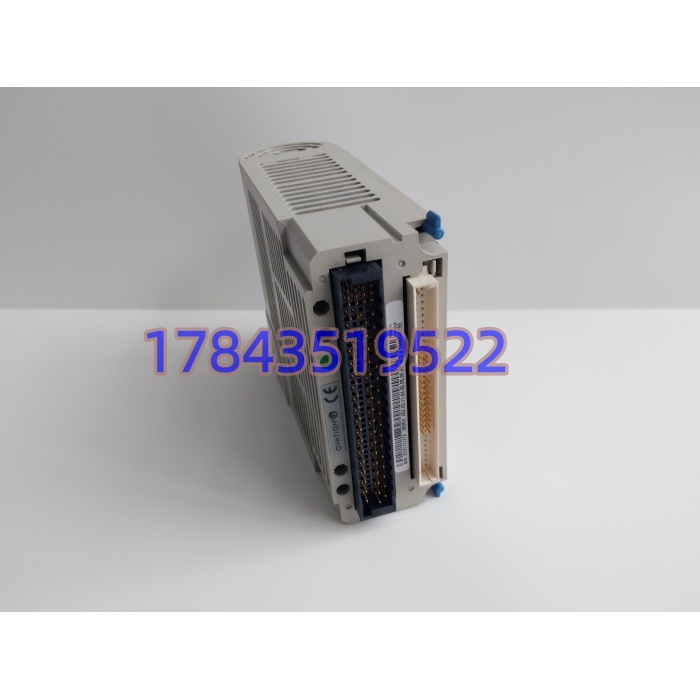

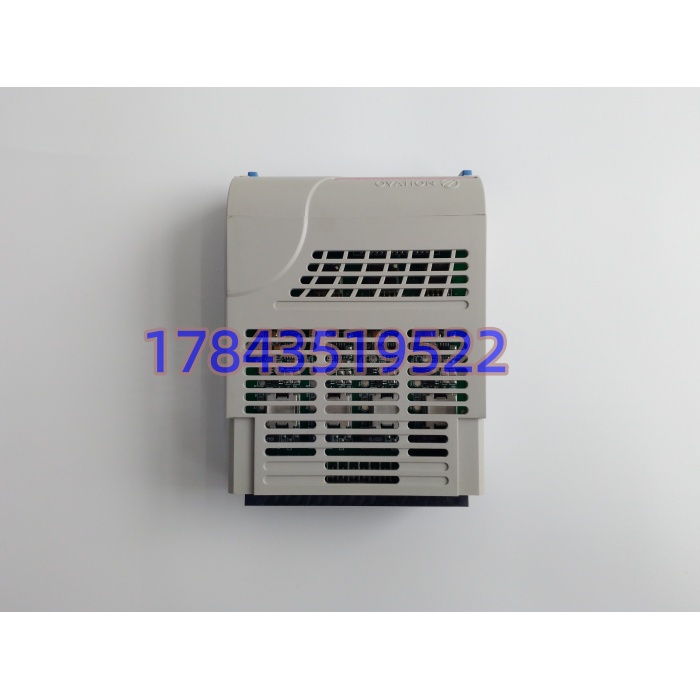

- 产品型号：1C31129G03（后缀 G03 = 4-20mA/0-20mA 电流输出 + 全回路诊断；G01/G02 为电压版无诊断，G04 为电流版无诊断）
- 模块定位：Ovation I/O “三件套”中的 EMOD（电子模块），插机笼槽位，配 PMOD 1C31132G01（端子特性模块）和基座 1B30035H01 组成完整 AO 单元
- 输出通道：4 路独立隔离模拟量输出（差分）
- 输出信号：4-20mA / 0-20mA 电流（可组态），部分资料标可配 0-5V/0-10V（以实际 PMOD 跳线为准）
- DAC 分辨率：16 位（部分早期批次标 12/14 位，采购前让卖家拍固件标识，以原厂手册为准）
- 输出精度：±0.1% FS @25℃，温漂约 30ppm/℃
- 负载能力：最大 750Ω @ 20mA（24V 背板供电）
- 隔离电压：通道↔背板 1500VAC，通道间 2500VAC（依资料源分歧，按 1000~1500Vrms 保守设计）
- 回路诊断：每通道断线（open loop）、短路/过载、超量程检测，前面板每通道 LED + 全局 Power/Com Fault
- 刷新延迟：4 通道同步刷新 ≤2ms
- 供电：Ovation 背板 24VDC（逻辑侧 5VDC），典型功耗约 4W
- 热插拔：支持 Ovation 机架在线更换（需 Station 侧确认 EMOD 描述符）
- 状态指示：全局 Power OK / Comm Fault + 4 通道 Ch.Fault LED
- 工作温度：0°C ~ +60°C（满精度），部分渠道标 -40~+70℃宽温系库存商宣传，按原厂 0~60 设计更稳）
- 存储温度：-40°C ~ +85°C，5~95%RH 非冷凝
- 安装形态：单槽 Ovation I/O 机架插卡（IP20 机柜内）
- 物理尺寸：约 125×51×113mm，重约 0.88kg（不同渠道标尺有出入）
- 合规：CE / UL / RoHS，IEC 61000-6-2 工业 EMC 参考
产品介绍
从电厂给水泵调速阀半夜偷停的痛点看，老 AO 卡没诊断，回路断线仪工得拿 HART 表逐点量才能定位，停机两小时起步。1C31129G03 就是西屋 Ovation 里把“输出+自查”焊一块的版本——G03 后缀专指电流输出带全回路诊断，控制器不用发轮询指令，模块自己发现 4 路里某路断线就点亮对应 Ch.Fault LED 并往 Station 抛 Channel Fault 事件。严格来说，它单买回来是块“半残件”：Ovation 的 AO 是 EMOD（1C31129G03）+ PMOD（1C31132G01 端子模块）分离架构，裸 EMOD 不接 PMOD 没端子也没负载能力，采购单里只写 1C31129G03 不配 1C31132G01，到货现场得二次等货。在某个 300MW 机组汽包水位控制改造里碰到过，施工方拿了 G04（无诊断版）替 G03，HMI 上回路断了不报故障，运行员还以为阀位正常，差点满水，查一周才发现后缀差一位。
这块卡的采购逻辑全是“Ovation 老站保型”：Emerson 对该 EMOD 已转 EOL 备件管理，新上 Ovation 项目推的是更新一代 AO 卡或迁 800xA，但存量火电/核电辅网几千个站不可能整体换。必须泼冷水——G03 的 HART 载波叠加不是默认生效，得配 HMU 1C31234G01 并在 PMOD 上改终端电阻才起得来 AMS 设备管理，别以为插上就能读阀门 DD 文件；且不同批次 DAC 可能是 12/14/16 位混发，标书不写“16位固件 Rev X”就会被以次充好。交期上国内库存参考 1~3 天调拨，欧仓 Surplus 参考 2~4 周，质保店铺常给 6~12 个月，建议要求卖家做 4 通道带 750Ω 负载满量程扫描 + 断线注入测试视频，条款写死“无诊断/精度超 0.2% 可退”。
替换与升级建议
✅ 直接替换
- 1C31129G03 同型号（同后缀）：EMOD 引脚、EEPROM 描述符、诊断逻辑一致，热插拔或停机更换后 Station 自动识备，PMOD 1C31132G01 不动。工作量=换卡 10 分钟。成本=单 EMOD 价（拆机波动大）。
- 5X00500G01（Emerson 接管后同功能替代料）：功能引脚与 G03 对等，Ovation 后期站可用，需核对机笼固件是否认新命名，多数情况直替。
⚠️ 软件兼容（需改组态/降功能）
- 1C31129G04（同电流输出但无高级诊断）：物理插拔兼容，但 G04 不报断线/短路细节，Station 里需把通道诊断块改为“基本故障”模式，HMI 报警画面要删细项。替入后回路监测能力退化，仅适合非关键调节阀。
- 1C31129G01 / G02（电压输出版 0-5V/0-10V）：硬件插槽兼容，但输出型是电压不是电流，替 G03 进 4-20mA 调节阀回路会驱动力不足，必须在 PMOD 1C31132G01 上改跳线+控制器里改 AO 量程工程单位，工作量=仪工半天接线重标。
❌ 硬件不兼容
- 1C31132G01 本身（PMOD 端子模块）或 5X00070G04 等 AI 卡：PMOD 是 G03 的搭档不是替身，AI 卡功能反向，绝不能互替。跨架构如 800xA S800 AO810 虽功能类似但底座 TU8xx、背板 ModuleBus 全异，插不进 Ovation 机笼。Ovation 电流 AO 带诊断场景只能锁 1C31129G03 或 5X00500G01，无跨架构软替代。
