描述
产品详情

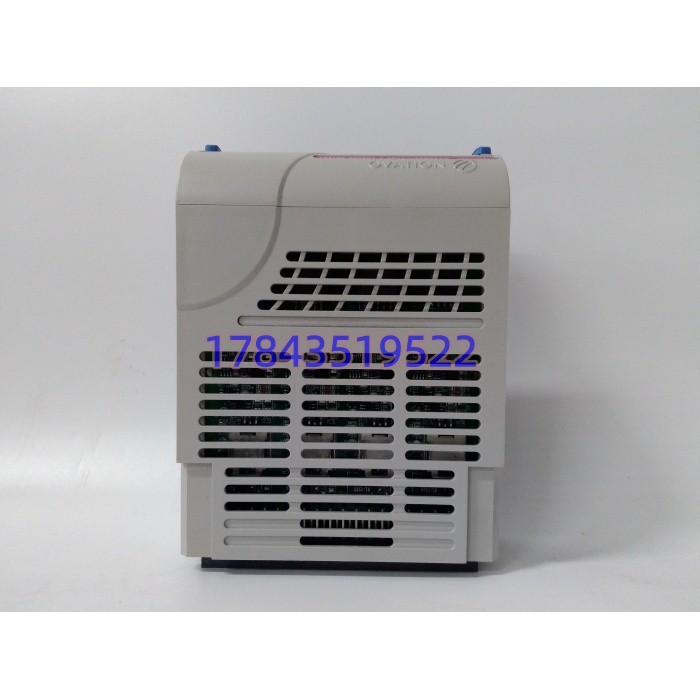

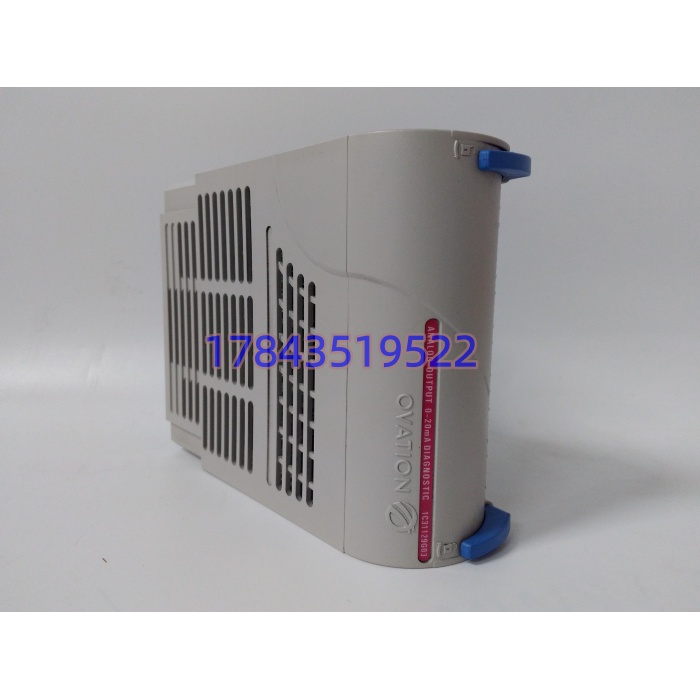

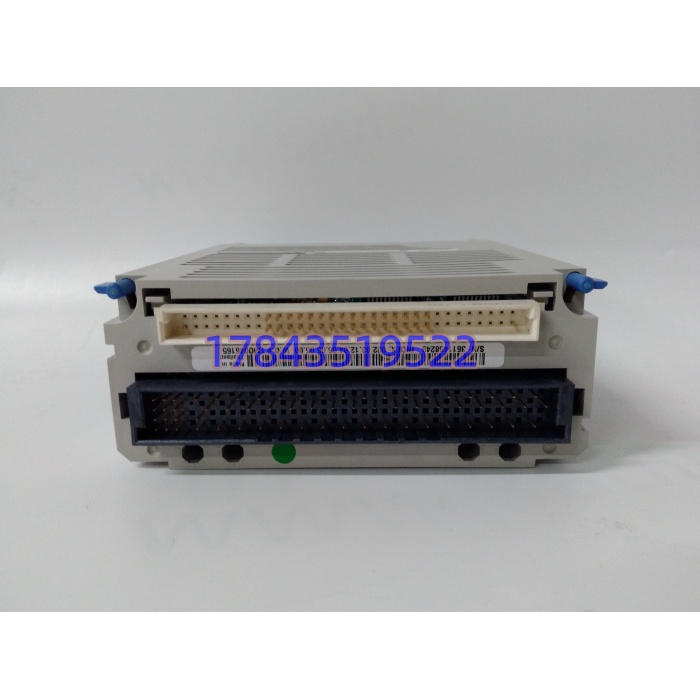

· 型号：1C31129G03
· 品牌：Westinghouse（Emerson Ovation）
· 系列：Ovation DCS AO 电子模块（配 1C31132G01 端子模块）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 模拟量输出电子模块（AO EMOD，单槽插卡） |
| 适用系统 | Emerson Westinghouse Ovation DCS 本地/远程 I/O 机架 |
| 必须配套 | 1C31132G01 模拟量输出特性模块（PMOD/端子底座），分体式架构 |
| 输出通道 | 4 路完全独立、光电隔离 |
| 输出范围 | 4–20 mA（源型）、0–20 mA、0–5 V DC、0–10 V DC（软件组态） |
| DAC 分辨率 | 12-bit（据多源一致；部分渠道标 16-bit 未获原厂统一背书） |
| 精度 | ±0.1% FS @25 ℃，温漂 30 ppm/℃ |
| 更新周期 | 1.5 ms/通道（据渠道页；部分标 2 ms，以原厂手册为准） |
| 电流负载 | 0–750 Ω @ 20 mA（4–20 mA 模式） |
| 电压负载 | 最大 10 mA 灌电流（电压模式） |
| 隔离电压 | 1000 Vrms 通道-背板、通道-通道（据 ；部分渠道标 1500/2500 V 未统一） |
| 供电 | 背板 5 V DC 逻辑（典型 4 W）+ 现场 24 V DC 回路 |
| 诊断 | 每通道开路/断线、短路过载、超/欠量程，前面板每通道 LED + 全局 PWR/COMM FAIL |
| 热插拔 | Ovation 兼容，不需停机架/控制器（插拔前需在 Station 置离线） |
| 指示 LED | 全局 Power OK、Comm Fault；每通道 Status/Fault |
| 安装 | Ovation 标准 I/O 机架槽位（与 1C31132G01 底座对插） |
| 尺寸重量 | 约 125×51×113 mm / 0.88 kg（据 ） |
| 工作温度 | 0 至 +60 ℃（满精度）；线性性能 >60 ℃ 降级 |
| 存储温度 | -40 至 +85 ℃ |
| 湿度 | 5–95% RH 无凝露 |
| 认证 | UL / CE / RoHS / EN 61000 Class A |
| 停产状态 | Ovation 老 I/O 平台进入生命周期末期，原厂新货走授权代理项目制，市面 NEW SURPLUS / 拆机 / 翻新流通 |
产品介绍
从维护者视角看，1C31129G03 是 Ovation 柜里”控制器算完数、它去拧阀门”的那张卡。某 300 MW 机组给水调阀项目里碰过：夜班操作员反映#3 高加水位调阀开度指令 45% 但阀位反馈漂到 70%，查下来是 AO 卡 Ch2 输出电流从 7.2 mA（45%）掉到 8.4 mA 但没报断线——最后拿 Fluke 钳表量回路，发现卡端输出准、定位器端 8.4 mA，中间铠装电缆屏蔽层接地环路把 1.2 mA 分走了。换卡不解决问题，但 G03 的”回路诊断”如果接线正确本应报 open-loop，这次是因为接地电阻非线性导致不触发阈值。之后他们把”G03 诊断+钳表抽检”绑进每月 PM，比纯靠卡诊断更稳。
严格来说，G03 和 G01/G02/G04 不能互替：G01 只 0–5V 无电流、G02 只 0–10V、G04 有 4–20mA 但砍了高级诊断（开路/短路不报只走量程旗标），备货写”1C31129G03″必须写全，别让供应商发 G04 顶——表面插上能出电流，但阀门卡涩时控制室收不到”loop break”预警，等阀位全丢才发现问题。Ovation 的”AO 电子模块+特性模块”分体架构也容易被忽略：单买 1C31129G03 没配 1C31132G01 底座是插不进机柜的，BOM 必须把两件绑成一行。采购端别把它当通用 4–20mA 卡——它是 Ovation 专有背板协议，离开 1C31132G01 和 Ovation 机架就是块废板。TCO 上，关键调节回路（给水、汽温、风量）按机架 AO 槽位数 10% 留冷备，比停一次机组调阀失控便宜太多。
应用场景与库存策略
AO 卡的痛点不是”不出电流”，是”出得不准还不报”。断线、短路、接地环路、DAC 漂移，表现都是阀位缓漂或调节品质掉，HMI 上可能只给个模糊的”模拟量异常”，SIS 联调或性能试验时才暴露。而 Ovation 老 I/O 原厂新货收紧，G03 尾标在渠道里被 G04 冒充的情况不少，急购极易踩坑。
- 火电给水/汽温/风量调节：Ovation 原生 AO，非它不可（G03 诊断版唯一），建议 A 类，按 AO 槽位数 10% 留冷备，单装置至少 1 张+配套 1C31132G01。
- 化水/输煤辅网：非连续但调节回路多，建议区域维修班共享 1 张周转备件（含底座）。
- 海上平台/沿海电厂：盐雾重，备件必须确认电子模块金手指和底座端子无氧化，建议供应商代管 1 张保税。
- 老厂 Ovation 未升新平台：按剩余寿命 5–8 年 Last-time-buy，G03 尾标锁死，别按”AO 4 通道”泛买。
- 改造边界：若整体迁 PlantPAx 或 Ovation 新 I/O 平台，这张卡自然淘汰；只改 HMI/控制器不换 I/O 机架的项目继续备原型号。
真实案例：某电厂 #2 机夜班汽温主路调阀指令 60% 但现场阀位 38%，操作员切手动摇不上。维保换定位器、查接线、测电缆全正常，最后拆 1C31129G03 发现 Ch1 DAC 参考电压飘，20 mA 满度实际出 22.4 mA，但卡没报超量程（因未超内部硬上限）。备件柜里有一张 1C31129G04（无高级诊断），插上去电流准了但后期阀门卡涩时没提前预警，靠人工巡检才发现。再从同行借到一张 G03 同尾标，热插拔换上，汽温调节品质恢复。那次非计划降负荷 8 小时，够买十几张 G03。之后该厂把”G03 尾标+配套 1C31132G01+同批次 NEW SURPLUS”写进备件硬条款，G04 一律退供应商。
