产品详情

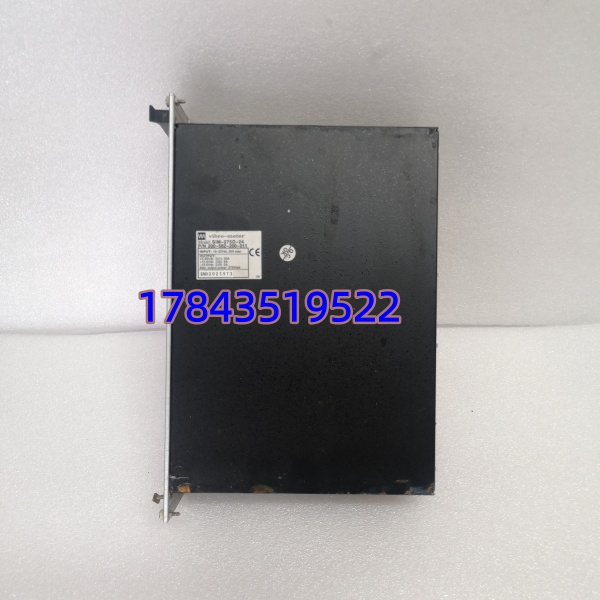

· 型号：200-582-200-011（RPS6U 24V DC Input Version）
· 品牌：Vibro-meter（Meggitt / Parker）
· 系列：VM600 RPS6U — 机架电源模块
技术参数
| 项目 | 规格说明 |
|---|---|
| 产品名称 | Vibro-meter VM600 RPS6U Rack Power Supply Unit |
| 零件号 | 200-582-200-011（24 VDC 输入版，”200″段标识 DC 输入，”011″为硬件版本） |
| 适用机架 | VM600 / VM600 Mk2 ABE040、ABE042 等 19″ 6U 系统机架 |
| 输入电压 | 标称 24 V DC，范围 18 V DC ～ 32 V DC |
| 最大输入电流 | ≤30 A @ 24 V DC（满载） |
| 输出电压 | +5 V DC（典型负载 3–50 A）、+12 V DC（≤8 A）、-12 V DC（≤4 A） |
| 最大输出功率 | 300 W（早期 200-582-200-011 批次）/ 330 W（后期及 RPS6U-02 系列）——严格来说需核对机身标签 wattage 标识 |
| 纹波与噪声 | < 50 mV p-p（20 MHz 带宽，全通道） |
| 保护功能 | 输出过压锁定(OVP)、过流限流(OCP)、短路自动恢复、输入欠压检测 |
| 冗余配置 | 支持双 RPS6U 安装于同机架实现 1+1 冗余；高温环境(>50℃)可双模块均流降额运行 |

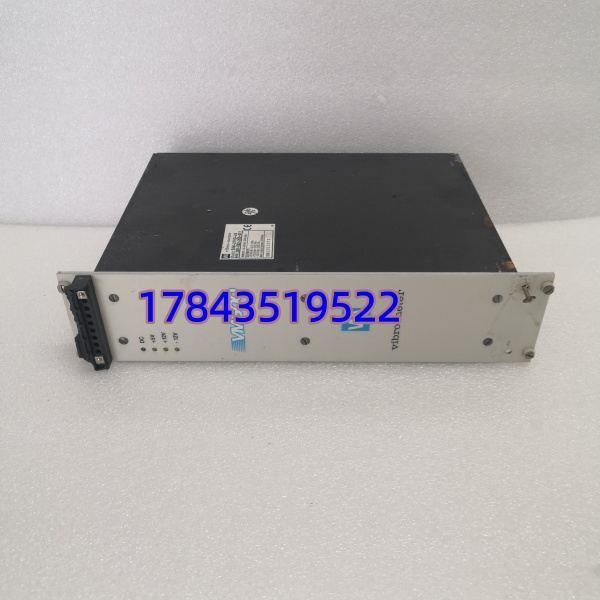

| 状态指示 | 前面板 LED：IN（外部供电正常·绿）、+5V/+12V/-12V（各路输出正常·黄） |
| 热插拔 | 支持 Hot-Swap，不断电更换（建议另一块在位承担负载时操作） |

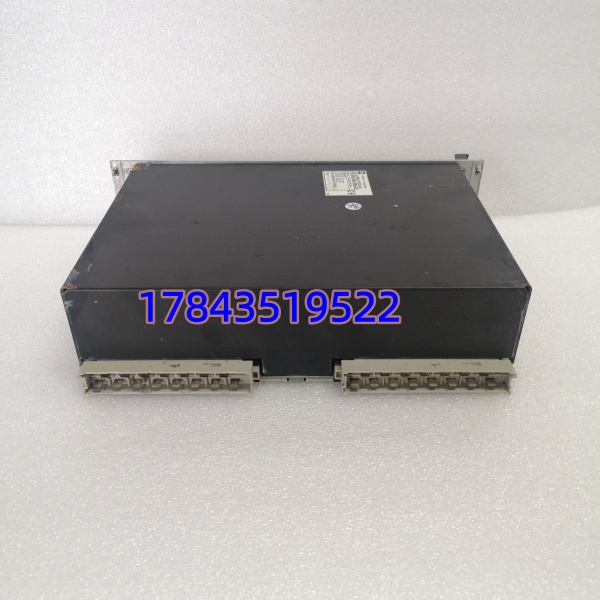

| 背板连接 | 2× DIN 41612 H15 大电流连接器，接入机架 VME 背板供电总线 |
| 工作温度 | 0 ℃ ～ +70 ℃（>50 ℃ 需确认模块数量及降额曲线，以原厂 DS 268-011 为准） |
| 存储温度 / 湿度 | -40 ℃ ～ +85 ℃ / 5%～95% RH（非凝露，IEC 60068-2-30） |
| 尺寸 / 重量 | 6U 高(约 265×220×254 mm 参考)，约 2.4 kg |
| 合规认证 | CE、EMC 符合 EN 50081-2 / EN 50082-2、设计符合 IEC 61010——请以原厂手册为准 |
| 质保 | 全新原装 12 个月；测试拆机件 3～6 个月（购买时确认） |
产品介绍
振动监测柜最容易被人忽视却最要命的故障点就是电源——现场碰到过不止一次：VM600 机架所有卡件突然通信丢失，MPC4 告警灯全灭，第一反应是模块烧了，结果量后背板 +5V 只有 3.8V，老 RPS6U 电容老化带不动满配机架。 200-582-200-011 就是 VM600 系统的”心脏”，把现场直流屏过来的 24V 转成背板三路精密直流，专供 CPUM、MPC4、CMC16、IOC4T、RLC 全系卡件，满配机架一只够用，关键机组建议装两只做冗余。
这个 200-582-200-011 是 24V DC 输入版本（区别于 115/230V AC 版 200-582-100-xxx），国内电厂/炼化装置区直流屏供电居多，选它最对口。严格来说早期 200-582-200-011 标称 300W 而后继 02 系列标 330W，实际替换混插没问题——只要机架总功耗（含满配 MPC4+IOC4T）不超单块电源降额曲线。我们出库每块都上 机架联调加载测试并附截图，太原有库存通常当日发顺丰。
替换与升级建议
✅ 直接替换
- 200-582-200-011（24V DC 输入 ）↔ 同系列 24V DC 输入 不同硬件 rev（如后期 200-582-200-021 330W 版）：引脚、背板接口、安装尺寸完全一致，直接热插拔替换，单模块满配注意高温降额即可，工作量 ≈ 插拔 3 分钟
- 同机架内两只 200-582-200-011 可做 1+1 冗余互替
⚠️ 软件兼容（需关注输入类型）
- 200-582-100-xxx（AC 110/230V 输入版）不能替 200-582-200-011——输入端子定义和内部整流拓扑不同，强行装会不工作甚至损坏，购买前务必核对旧卡标签”24V DC”字样
- 若原机架只配单电源且环境温度常 >50℃，建议趁换电源加装第二块 做冗余，需确认机架端盖预留槽位及直流屏容量
❌ 硬件不兼容
- Bentley Nevada 3500 电源模块、本特利或其他 DCS 本地电源——背板连接器(VME H15)、输出电压组合(+5/±12V 电流配比)及机架机械尺寸均不同，无法替代
- VM500 时代旧电源(PSU)与 不互通，升级需整体换机架
若贵司原电源印有其他后缀（如 200-582-200-012 等），把清晰标签照片发来核实是否同属 24V DC 可替。
