描述
产品详情

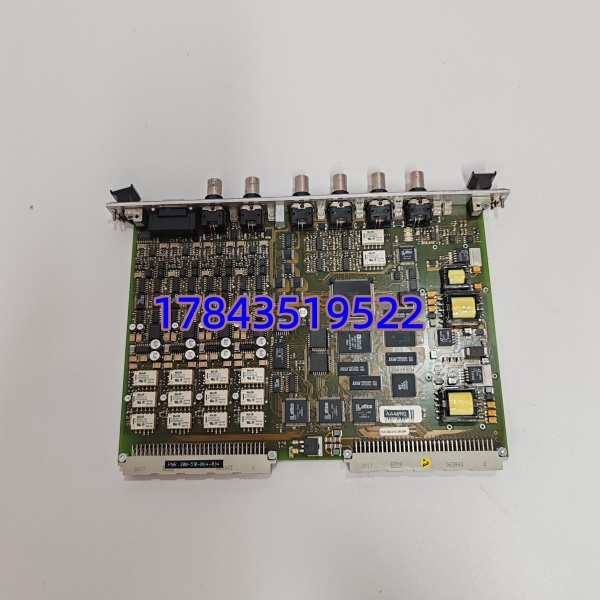

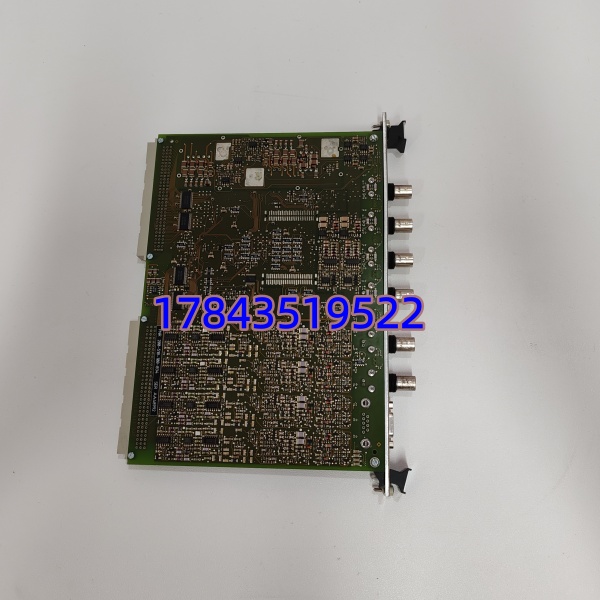

· 型号：MPC4（Measurement Processing Card 4-ch），物料号 200-510-064-034（常见同代 200-510-000-016）
· 配套端子块：IOC4 / IOC4T（200-610-100-034 或 200-610-000-016）
· 品牌：Vibro-Meter（现 Emerson / IMI Sensors — VM600™ Platform）
· 系列：VM600 Machinery Protection & Condition Monitoring — MPC4 Dynamic Input Card
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MPC4 动态采集卡 — 200-510-064-034（4-ch Dynamic + DC Measurement Card），需配 IOC4/IOC16 端子块如 200-610-100-034 |
| 适用系统 | Vibro-Meter VM600 Rack（CPU 如 MPS4 / IOC4 / IRC4 机架），配合 VM600 前置放大器或直连传感器 |
| 输入通道数 | 4 路独立同步采样模拟输入（可组态为 Ch1~Ch4 各为 Accel/Vel/Disp/Keyphasor/Static Gap 等） |
| 输入信号类型 | IEPE (ICP® 24V 恒流源 2~20mA 可编程)、电荷(电荷 Amp 需前置电荷调理)、动态电压 ±10V、Keyphasor® 转速脉冲、静态 DC(间隙电压/偏心) |
| A/D 转换 | 24-bit Sigma-Delta ADC per channel，典型动态范围 >110dB，抗混叠模拟+数字滤波 |
| 采样率/带宽 | 每通道最大采样率依 FIR 配置（典型 5kHz~50kHz 有效带宽可设），FFT 谱线数依 CPU 授权 |
| 通道功能 | 每通道可单独设：传感器类型、灵敏度、工程单位、报警设定值(Alert/Danger 1st/2nd)、Not OK 检测、缓冲输出(Buffer Out 至 BNC 监视) |
| 与 CPU 通信 | VM600 内部差分背板总线，MPC4 不直接对外通讯——配置/报警/波形经 CPU 卡(MPS4/IRC4)上送 VIBROlink 或 Modbus/TCP Gateway |

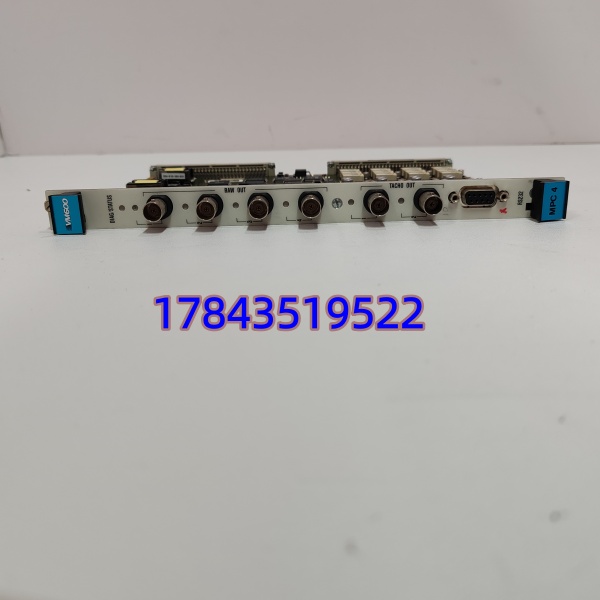

| 状态指示 | 前面板 LED：RUN(绿)、ERR(红)、CH1~CH4 Status(绿/红 依 OK/Alarm/Danger 态) |
| 配套端子块 | 须配 IOC4（4-ch 端子 200-610-100-034）或 IOC16（16-ch 高密度 200-610-016-034），端子块含信号/屏蔽接线及缓冲 BNC |
| 供电要求 | +5V / ±12V / +24V IEPE 源 取自 VM600 机架电源模块（如 PS2U / PS3U），典型功耗 <8W |
| 工作环境 | 0～+55℃ 运行（-20～+70℃ 存储），5～95%RH 非凝露，G3 防腐涂层(ISA-S71.04) |
| 安装形式 | 机架标准插槽（通常 Slot 2~7，与 CPU 相邻），支持在线插拔（建议先 Disable Channel 或置 Rack in Config Mode） |
| 物理尺寸/重量 | 标准 卡 ≈160×30×220mm / ≈0.25kg（不含端子块）；IOC4 ≈120×60×35mm |
| 配置软件 | Configuration Software (VibroSpectrum / Setup Utility)，需输入 Sensor Sensitivity / Alarm Setpoint / Filter 参数 |
产品介绍
（从 B 技术定位切入） 系统里 MPC4（200-510-064-034）就是负责”听”机器振动的那个——4 路同步采轴振(X/Y)、瓦振、键相脉冲，做 24bit 量化后把时域波形和特征值（峰峰值/1X/2X 幅相/间隙电压）喂给 CPU 卡做 Alert/Danger 判断，同时通过缓冲 BNC 送便携式测振仪做现场比对。严格来说它必须配 IOC4 或 IOC16 端子块（200-610-100-034 之类）才能接线——只买裸 MPC4 卡不配对应 IOC 端子是典型呆备失误，插上去无接线点且 IOC P/N 中 064 vs 016 代表不同通道数与 BNC 配置，换时要核对现网端子型号。（具体 IOC 兼容矩阵参见 Vibro-Meter Hardware Manual VM-600-HW-xx）
Vibro-Meter 被 Emerson 收购后老版 （带 -034 后缀特定 IO 定义）新件趋紧，部分早期 Rev 进 LTB 窗口，市面流通 NOS + 测 OK 拆机。按 ABC 分类——若 挂汽轮机/压缩机主保护通道（轴振 XX/XY + 键相）属 A 类（单点失效丢保护+趋势），建议按在线 卡总数 5%~10% 留冷备最低每 机架保 1 块测 OK 件（含匹配现网 IOC 端子类型或确认 IOC 可挪用现网备用端子）；若仅用于纯状态监测(CMS 非保护)可降 B 类。切记同步备份 工程文件(.vcp/.xml) 含各通道灵敏度/报警值——换卡后第一件事是 Download Configuration 而非直接运行。（Sensor 灵敏度单位 mV/g 或 pC/g 须与现网探头+前置放大器一致校准，请以 Vibro-Meter Setup Manual为准）
应用场景与库存策略
若故障（多见输入缓冲运放遭传感器漏电/浪涌打坏或背板接触不良），对应通道报 Not OK / 丧失轴振保护或趋势——汽机 TSI 若靠它做轴振 Danger 跳闸则降级运行或需旁路审批。现场实测发现最脆弱是现场加速度计/涡流探头芯线对地绝缘下降（受潮/磨损）致 IEPE 恒流源驱动级过载闩锁，表现为单通道或全卡 Not OK 灯红、缓冲 BNC 输出平坦。
- → 原生 与 IOC 端子绑定架构无可替代(老装置改型需整体 Retrofit) →
- 水/风电—发电机/主泵振动 CMS 监测(非跳闸保护) → 可用外置数据采集器或新版 配置替代 → 可不专备老 -034 版，故障时评估升代或 MPC4e 迁移。
- 采购红线 → 下单须完整：① P/N 200-510-064-034（或确认功能兼容变体 200-510-000-016）②配套 IOC 端子要求（200-610-100-034 或确认现网 IOC 可挪用——不同 IOC 通道数/BNC 布局不同！）③Firmware/EEPROM 版本兼容现网 CPU Rev——采购前拍现网 正反面+IOC 端子铭牌照供方核对。
- 验收要点 → 要求供方：①序列号及 Vibro-Meter 标签清晰照 ②上电插 机架(配 PS+CPU) Boot RUN 绿、无 ERR ③接 IOC 端子注入模拟 IEPE 信号(100mV RMS @80Hz 或电荷模拟)看通道值/波形合理、报警设定可激活 ④备份现网 .vcp 文件验证 Download 正常。
真实案例： 前年协助某 300MW 机组小修，#1 机 （Ch1/Ch2 轴振 XX XY）Not OK 红灯——量现场涡流探头电缆发现 B 相芯线磨破轻微对地漏电致 IEPE 源限流闩锁。库房冷备有块早收 NOS （同 P/N 200-510-064-034）但 端子现网有备用可挪用，断电拔旧 →插新→ Setup Utility Download Config→通道 OK 恢复约 18 分钟（提前笔记本存 .vcp + 灵敏度清单是关键）。回来按”每 保护机架保 1 块 冷备(含确认 IOC 兼容或现网留 1 块 IOC 备件)+ 年度探头绝缘电阻测试纳入点检”追加 Last Buy，今年春检把超 12 年老 轮换做模拟注入自诊断看报警 Danger 动作正常，MTTR 压到换卡+Download 约 10 分钟。
