描述
产品详情

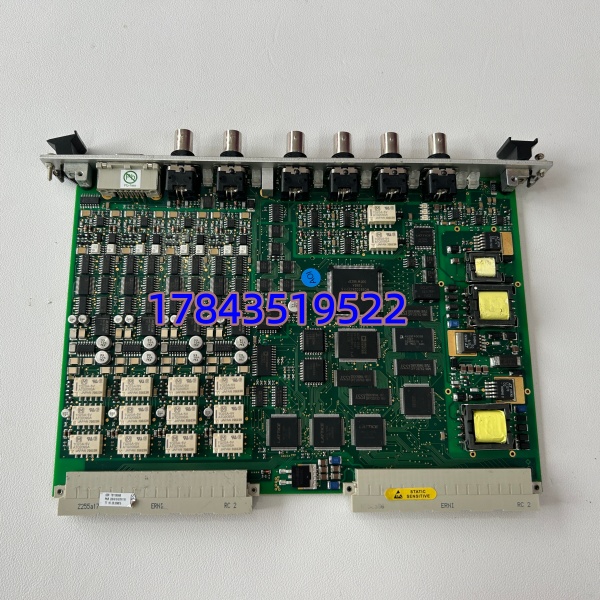

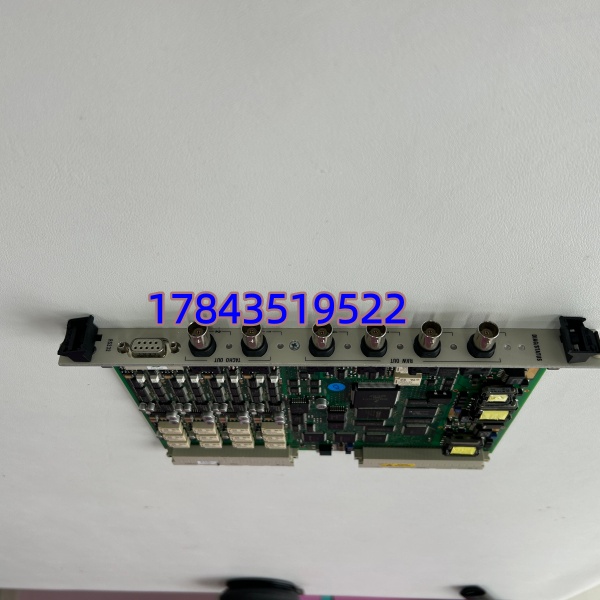

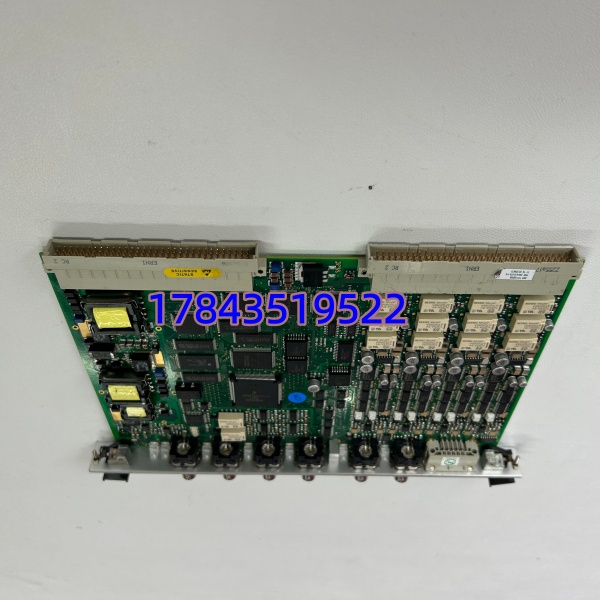

· 型号：MPC4
· 完整件号：200-510-078-115（Vibro-Meter / IMV Order Code，含 HW Rev & Option）
· 系列：VM600 — MPC4 Multi-Channel Dynamic Signal Conditioner
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块型号 | MPC4 (Multi-Channel Dynamic Signal Conditioner, 4 channels) |
| Vibro-Meter 件号 | 200-510-078-115（含 Option/Rev ——采购务必提供完整号） |
| 适用系统 | VM600 机械保护与状态监测机架（配合 IOC4T / IOC16T / CPU 模块） |
| 输入通道 | 4 路独立模拟输入，软件组态支持： • IEPE/ICP® 加速度计 (2-wire 恒流源 4mA/24V) • 速度传感器 (moving coil) • 电涡流趋近探头 / Proximitor® (需外部 -24V 或 +24V 供电探头的 -17V 版本依配置) • 键相/转速传感器（1 路可指定为 Keyphasor®） |
| 输入范围 | ±5 V / ±10 V（依增益），典型满量程对应探头上 0–500 µm pk-pk 等经标定 |
| 增益/滤波 | 程控增益（x1 ~ x100+ step），高通(HP) 0.1Hz～1kHz，低通(LP) 10Hz～20kHz 可组态（抗混叠） |
| A/D 转换 | 24-bit Sigma-Delta ADC，同步采样各通道 |
| Keyphasor® 支持 | 可指定任一路为键相输入，支持 once-per-rev / multi-per-rev 鉴相及 RPM 计算 |
| 输出至 CPU | 通过 VM600 背板串行/并行总线传幅值、波形、相位、1X/2X 矢量等至 IOC4T |
| 报警功能 | 通道级 Alert / Danger 设定点（由 CPU 执行逻辑，MPC4 提供原始及处理值） |
| LED 指示 | PWR / RUN / CHx Activity / FLT（依面板版本） |
| 供电 | 由 VM600 机架背板 +5V / ±15V 逻辑电源供给（典型功耗 4–7 W） |
| 安装方式 | 插入 VM600 标准 19″ 机架 Slot（通常 Slot 2–n，Slot1=CPU/IOC），前面板锁紧螺钉接地 |
| 工作温度 | -25℃ ～ +70℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH（无冷凝） |
| 隔离 | 传感器输入 ↔ 系统逻辑 光电隔离 ≥ 500V～1kV DC（依 Rev） |
| 认证 | CE、IEC 61010-1、cULus，SIL 2/3 capable in monitored protection configuration (per IEC 61508) |
| 配置软件 | VM600 Configuration Software (VibroSpect / PeakVue 等) |
| 生命周期 | MPC4 仍在 主流产品列表但特定 HW Rev (200-510-078-115) 可能转入 Limited / Phase-out ——建议核对 IMV 最新 PCN |
产品介绍
（切入策略：E 维护者视角）
机架上 MPC4 就是”耳朵”——它把电涡流探头和加速度计的微弱电压放大成 CPU 能算的东西，还负责键相捕获做 1X 矢量提取。现场碰过一次，汽机 #2 瓦轴振 因柜内长期微震致输入端子簧片疲劳接触不良，1X 幅值周期性漂失，Trend 上看到”缺口”。严格来说 须与 IOC4T/CPU 的 Firmware 版本匹配，换板后要在 Vibro-Config 软件确认所有通道标定系数（Sensitivity / Zero Offset）与原组态一致——有些老项目这些值是手写记录而非自动保留，换板忘重输灵敏度会导致示值偏差 20%+ 被误判真振动大。[请以原厂手册为准]
从库存看 是 A 类（关键监测通道卡）：一台大机组通常配多块 （X/Y 方向各瓦 + 轴位移 + 键相），坏一块 = 失去该测点保护/监测，API 670要求双重测量时还好，单通道配置直接丢失保护。建议按 机架数量做 Last-time-buy 同 Rev 冷备，区域多机架共享 N+1。
应用场景与库存策略
大型旋转机械（汽轮机/燃机/压缩机/给水泵组）用 做轴振(X/Y)、轴位移、差胀、键相及壳体振动监测—— 每块处理 4 个动态通道，是 保护逻辑的数据源头。
- ——轴振 + 轴位移 + 键相采集 → 非它不可因私有背板 + 需组态 Sensitivity/Proximitor 常数 → 建议按 A 类，每套独立 机架备 1 块冷备（同完整件号 200-510-078-115 优先），多机架可区域共享 N+1。
- ——注意 输入端子板（通常外部 TB 或 MPS 系列端子）氧化也常见，建议同步核查端子接触及探头延伸电缆接头；若计划整体升级可询 IMV 新一代 新 Rev 或 CVM 系列兼容性。
- 新建项目—— 仍为主推平台，建议订购时多申 Site Spare（按机架数 +1），并要求在 FAT 时做 Golden Config Backup（含各通道 Sensitivity / Zero / Filter 参数导出）。
- 双重化要求高机组——API 670建议 X/Y 向分属不同 或至少分槽位，设计时留意避免单 故障丢失同一截面双向振动。
真实案例：某 LNG 接收站 BOG 压缩机 系统，#1 径向振动 （Slot 3）运行第 9 年输入级运放老化导致 Ch2 Y 向幅值偏低 30%，保护未跳闸但因趋势异常触发”振动高值”预警。当时无同 Rev 冷备等调货 8 天，期间改为单 X 向监视运行（降低冗余）。事后按全场 3 台 机架统一申购 1 块同号 (200-510-078-115) 做中心库冷备，并要求岁检时导出并归档各通道 Sensitivity/Offset 参数——换板后 10 分钟完成重输恢复。
