描述
产品详情

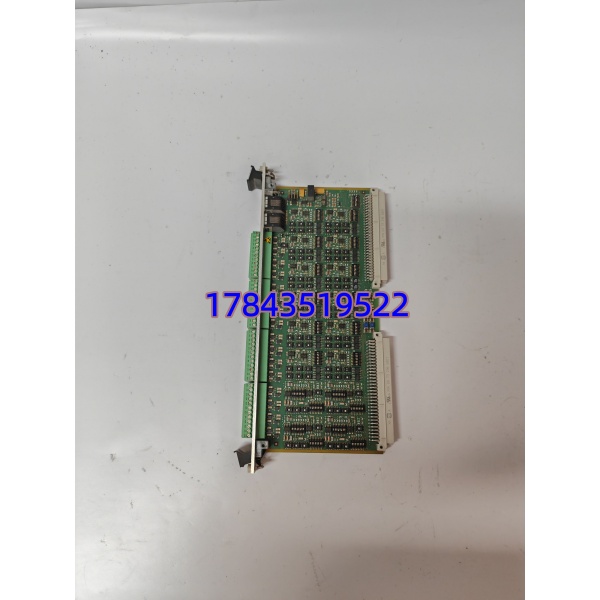

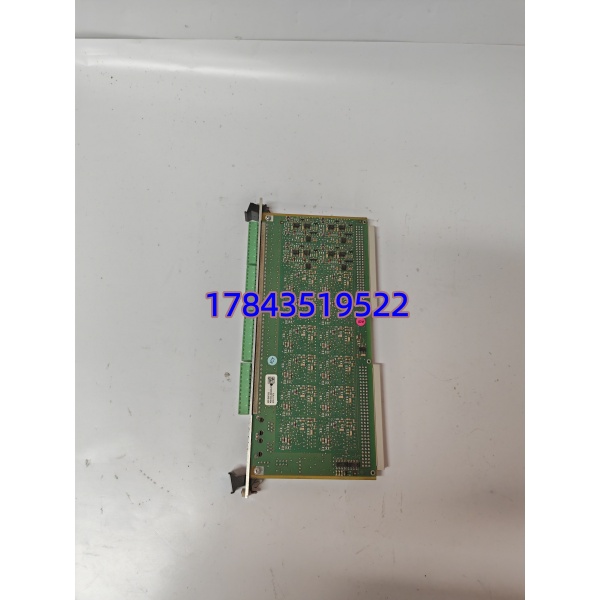

· 型号：IOC16T（PN 200-565-000-013 / 200-565-101-013）
· 品牌：Vibro-Meter（Meggitt Sensing Systems / AMETEK），集成于 Kongsberg VM600 机械保护系统
· 系列：VM600 机械保护系统(MPS) / 状态监测系统(CMS) — 配 XMV16 或 XMC16 测量卡成对使用
规格参数
- 产品类型：VM600 系列 16通道智能传感器接口/调理模块（I/O Interface Card for CMC16/XMV16/XMC16）
- 订货号：200-565-000-013（基础版）/ 200-565-101-013（特定固件/连接器变体，需核对旧板标签）
- 动态输入通道：16路独立可配差分输入（分组，通常4组×4通道），支持 AC/DC 测量
- 转速/键相通道：4路独立差分键相(Tacho)输入，支持上升/下降沿触发，0.25Hz～10kHz，最大128ppr
- 兼容传感器类型：IEPE/ICP压电加速度计（内置4mA恒流源）、电涡流位移探头（提供-24V DC激励）、动圈式速度传感器、热电偶(K/J/T)、RTD(Pt100)、4–20mA过程信号
- 输入量程（可软件设）：AC 0.1/0.2/0.5/1.0/2.0/4.0/10.0/20.0 V FSD；DC 0～+24V 或 -24～0V FSD
- 频率响应：AC测量 0.16Hz～20kHz（-3dB）；DC测量带宽 0.2Hz 低通
- 测量精度：电压AC/DC ≤±1% FSD；电流 ≤±0.5% FSD（典型）
- 串扰隔离：<-75dB；共模抑制比 >70dB@10kHz；通道间隔离 250V DC
- 传感器供电：板载为涡流探头提供 -24V DC，为IEPE提供 4mA恒流源；过流/短路保护
- 通信接口：内部 VM600 Raw Bus / Tacho Bus 连 CMC4/MPC4；前面板 1×RJ45 以太网（10/100Base-TX，VibroSight软件直连或连CPUM）
- 状态指示：每通道 LED（绿=OK/活动，红=fault/open sensor），模块 RUN/FAULT LED
- 安装方式：插入 VM600 ABE040/ABE055 机架后部槽位，直接位于配对的 XMV16 或 XMC16 模块正后方（板对板连接），占用相邻两槽位
- 供电：由 VM600 机架背板供给 ±12V DC（模拟）+ 5V DC（逻辑），典型功耗 ≤8W
- 工作环境：0～+60℃（运行），-40～+85℃（存储），湿度 5%～95% RH 非凝露
- 防护等级：IP20（模块本体，装于柜内）
- 认证：CE、UL、RoHS，符合 API 670机械保护标准，部分配置 SIL2（需核对系统整体认证）
- 尺寸/重量：约 100(W)×160(H)×220(D) mm（6U 模块），净重≈0.7–0.9kg
产品介绍
IOC16T 是 Vibro-Meter 系统里的传感器信号调理前端——它不自己算振动频谱，而是紧挨着 XMV16/XMC16 测量卡安装，负责给现场传感器供激励（-24V涡流或IEPE恒流源）、做输入阻抗匹配和初步滤波，再把干净的模拟/动态信号通过背板交给后级DSP卡处理。同时它带 RJ45 口可直连 VibroSight 做本地组态和看原始波形。
坦白讲，这模块在现场最大的作用是隔离保护——通道有过压过流防护，现场遭感应雷击或接线误碰24V/110V大概率只烧 IOC16T 不波及后面贵的 CMC/MPC4 卡。我遇过汽轮机振动跳变查半天是某通道 IEPE 恒流源芯片挂了，换 IOC16T 10分钟恢复。有一点要注意：IOC16T 必须和它前面的 XMV16/XMC16 配对使用（板对板插头），单独插机架不工作，买备件时确认你原柜里前面是哪张测量卡。
应用场景与行业案例
痛点切入（工程师视角）：
燃气轮机或大型给水泵组的轴振动测点用本特利330500/9200或 Vibro 电涡流探头，现场强电机干扰大，传感器线又长——如果直接进普通采集卡噪声大还容易因静电打坏背板电子。IOC16T 做差分输入+通道隔离+传感器保护，后端测量卡只看到调理后的干净信号，而且某通道探头断线/短路只报该通道 Fault LED 不影响邻通道。
典型场景：
- 火电/核电/联合循环汽轮机监测：XMV16+组合采集各轴承X/Y向相对/绝对振动（电涡流+速度/加速度）、轴向位移、键相转速——API 670强制要求冗余保护。
- 炼化厂离心压缩机组(CCC)保护：高危机组轴振+壳体振动多点密集监测，高密度16通道省机架空间。
- 水力发电机组状态监测：水导/推力轴承振动、摆度，配 Pt100 温度混采（部分版本支持）。
- 海上平台/舰船推进柴油机监测：抗盐雾三防版 机架 + ，紧凑适合机舱空间受限。
真实案例：
前年协助某 350MW 燃煤机组 C修期间做预防性检查， 柜发现 #3 轴承 Y向振动通道偶尔报”Open Circuit”但数值正常。查线没问题，互换 通道配置后故障跟着 走——板载 IEPE 恒流源一路轻微漂移。原系统 2007 年投运，订了块测好二手件（PN核对 200-565-000-013 同后缀），先切该系统测量卡旁路（或确认无跳机风险）→松锁紧杆→拔旧 →插新→推紧→等待背板握手→绿灯亮→取消旁路。全程未停主设备，省了等原厂 6 周交期。老师傅说这类模块就该多留一块——比停机损失便宜太多。
