描述
产品详情

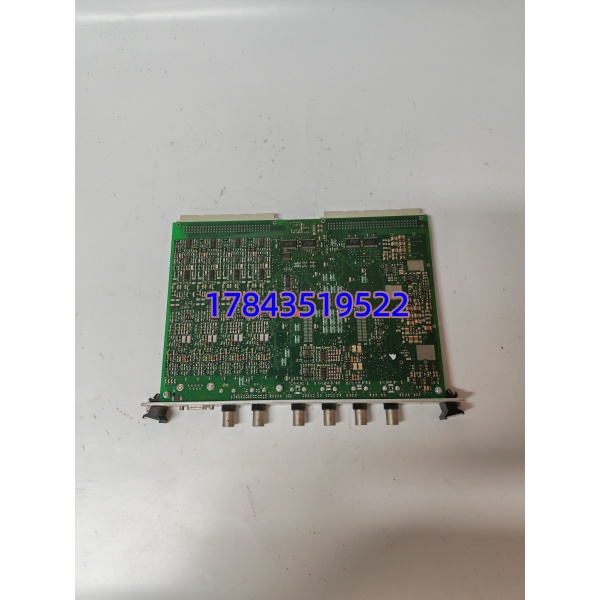

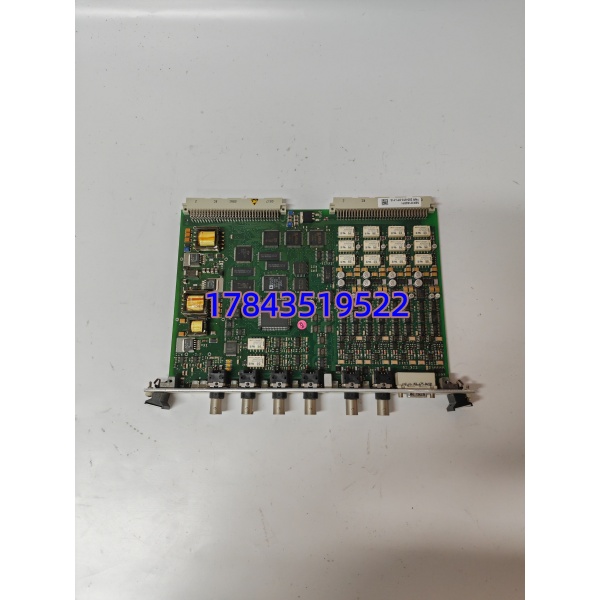

· 型号：MPC4（200-510-071-113，配置码 200-510-111-034）
· 品牌：Vibro-Meter（ABB/Ametek Meggitt Sensing Systems）
· 系列：VM600 机械保护与TSI系统 — 四通道机器保护卡（Machine Protection Card）
规格参数
- 制造商：Vibro-Meter / Meggitt Sensing → ABB Measurement & Analytics
- 型号标识：MPC4
- 订货号（Part No.）：200-510-071-113
- 配置/固件代码：200-510-111-034（标准版，部分渠道标注 SIL 版需核对标签）
- 产品类型：VM600 机架 6U 插卡 — 机械保护处理模块（Measurement & Protection Card）
- 需配套 I/O 卡：IOC4T（输入/输出及继电器接口卡，一对一槽位配对）
- 动态信号输入通道：4 路独立可编程（Ch A/B/C/D）
- 动态输入信号类型：电涡流探头（PR642x，-2~-18V DC 偏置）、IEPE 加速度计、速度传感器（±10V AC 或 ±1V AC）、动态压力
- 动态输入范围：AC ±10V max / DC 0~+20V 或 0~-20V / 共模 -50~+50V
- 输入阻抗：200 kΩ（电压模式），电流输入 0~25mA DC / ±8mA AC（324.5Ω 取样电阻）
- 模拟频率响应：DC~60kHz（-3dB，Raw Bus共享时）；处理带宽 0.1Hz~10kHz（无积分），2.5Hz~10kHz（带积分）
- 转速/键相（Tach）输入：2 路，支持磁阻探头、涡流探头、TTL/HTL，分数转速比
- 处理功能：数字滤波（HP/LP/BP 可编程 6~60dB/oct）、积分/微分、RMS/Peak/Peak-Peak、阶次跟踪、FFT 频谱
- 报警功能：每通道独立 Alert（预警）和 Danger（危险/跳闸）设定点，可编程延时/迟滞/闭锁，驱动 IOC4T 继电器
- 传感器 OK 监测：连续监测测量链开路/短路/间隙异常，前置放大器供电内置（-24V DC 给电涡流探头）
- 缓冲输出：前面板 4×BNC 连接器输出原始动态信号（50Ω 输出阻抗，DC~10kHz），供便携式分析仪
- 状态指示：前面板 RUN/FAULT LED + 每通道 OK/ALARM/DANGER LED
- 背板通信：VM600 机架内部总线连 CPUM/CPU 模块，配置用 VibroSight 或 VM600 Configurator
- 热插拔：支持在线插拔更换（Live Insertion），系统自动重初始化
- 机架供电：通过背板取 +5V / ±12V / 24V（依机架 RPS6U/RPS16 电源模块），典型功耗 <8W
- 工作温度：-25℃ ~ +65℃（标准版，Conformal Coating 版可更宽，以标签为准）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：0~90% 非凝露（Coated 版可达 95%）
- 机械尺寸：6U Eurocard（高 233.4mm × 深 约178~187mm × 单槽宽 20mm），约 0.4kg
- 认证/标准：CE、符合 API 670 第5版机械保护系统要求；部分版本 SIL 2（IEC 61508）—核对标签
- 安装：插入 VM600 RAC 机架，与 IOC4T 相邻成对锁紧
产品介绍
MPC4 是 VM600 TSI（汽轮机监视仪表）系统的核心保护处理卡。它不像普通 AI 模块只负责采集上传——这块卡自己跑 DSP，把电涡流探头或加速度计的 4 路振动信号实时做滤波、积分、峰值计算，独立判断报警和危险阈值，直接通过配对的 IOC4T 卡驱动继电器做跳闸保护。这意味着即使上位机或通信链路断了，保护功能依然有效，这是 API 670对 TSI 的基本要求。
坦白讲，这卡最大的坑在版本匹配：200-510-071-113 是标准版（带转速通道），200-510-111-034 是配置码——SIL 版（MPC4SIL / 200-510-076-114 之类）阉割了转速输入和部分处理功能，不能随便混用。换件前核对旧卡丝印，特别是后缀第三位（071 vs 076）和 Coating 标记，别光看主型号 MPC4 就发。另外 MPC4 必须和 IOC4T 配对——单独插 MPC4 机架会报配置错。
应用场景与行业案例
痛点切入
我在电厂遇过汽轮机 TSI 柜某轴承 #2 轴振通道报”Sensor Open”但现场探头阻值正常、延伸电缆也量过没问题。顺着往柜内查——旧 运行第 13 年，前置放大器供电（-24V DC 给 PR6423）那路内部稳压管老化，探头供电跌到 -18V 导致间隙电压超 OK 窗口。换块二手良品 （同 200-510-071-113）后 OK 灯绿，轴振值恢复正常。这种内置供电退化是 典型慢失效模式，先表现成偶发 Sensor Fail 再变持续报警。
典型场景
- 火电/核电/燃机 — 汽轮机/发电机 TSI：4 轴承轴相对振动（电涡流）+ 2 键相，符合 API 670，独立硬线跳闸保护。
- 石化 — 离心压缩机 TSI：壳体绝对振动（速度/加速度）+ 轴位移 + 慢滚偏心， + IOC4T 驱动 ESD 联锁。
- 水电 — 水轮发电机组：上/下导轴承摆度 + 推力瓦温度关联振动监测（需配合其他卡）。
- 大型风机/给水泵 — 关键旋转机械保护：替代老旧 Bently Nevada 3300 系列做延寿改造（部分项目直接换 机架）。
- 改造替换 — 老 Vibro-Meter VM44/VM55 系统升级：保留探头/前置器，换 机架+ 获得数字化 TSI。
真实案例
北方某 300MW 机组大修后启动，#1 轴承 X/Y 方向轴振值飘高且偶尔触发”Channel Danger”误跳。热工人员先怀疑探头安装间隙不对，反复调整无效。我让他们把对应槽位 抽出——板卡靠背板侧有几颗电解电容顶部微鼓，常温下正常但柜内升温后某路 DC 基准漂移导致计算峰值虚高。从库存找同编号 200-510-071-113（200-510-111-034）测试良品热插拔更换，报警消失，启动升速全程正常。老师傅感叹：”TSI 卡自己带报警判断，板子漂移比探头坏还难查。”
