描述
产品详情
· 型号：204-040-100-012
· 品牌：Vibro-Meter（Meggitt Sensing Systems，现产品线并入 ABB Mechanical Protection）
· 系列：VM600 机械保护与状态监测系统 — 动态输入模块（4通道，功能等同于/兼容 MPC4 系列）
规格参数
- 产品标识：Vibro-Meter VM600 204-040-100-012，4通道动态振动/位移输入模块

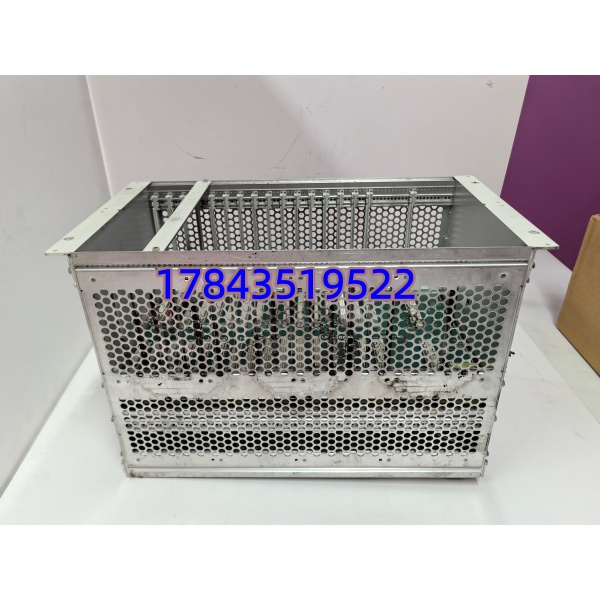

- 适用系统：VM600 机架系统（需配合 RMC16/RPSxU 机架 + MPC4 兼容底板 + CPU 模块如 200-001-000-000）
- 输入通道：4路独立动态通道，每通道可设传感器类型
- 兼容传感器：电涡流位移探头（Proximitor 前置器输入，典型 ±5V 或 0~10V 动态范围）/ IEPE 加速度传感器 / 速度传感器（依组态）
- A/D 转换：24位 Sigma-Delta，硬件抗混叠滤波，采样率依组态最高可达数十 kHz/通道（需核对固件版本次数）
- 报警功能：每通道可设 Warning（预警）和 Danger（危险）两级报警门槛，由 VM600 CPU 执行逻辑
- 总线接口：VM600 内部高速并行/串行背板总线，模块本身无外部通讯口
- 电源要求：由 VM600 机架背板 +24 VDC 供给（典型整机机架电源 RPS6U 或 RPS3U 统一供电）
- 指示：模块面板上 LED 指示电源/通信/报警状态（依具体硬件版本）
- 安装方式：标准 机架插槽，导轨或螺钉固定，相邻模块建议留散热间隙
- 工作环境：-30℃ ~ +70℃（运行中），存储 -40℃ ~ +85℃，5%~95% RH 非凝露
- 认证：ATEX / IECEx / cULus（依具体版本批次，需核对铭牌），符合 API 670机械保护推荐
- 物理尺寸：约 标准 插卡尺寸 160×105×25 mm（以实物为准），重 ≈0.2~0.3 kg
产品介绍
204-040-100-012 是 Vibro-Meter 框架里的 4 通道动态信号输入卡，专门吃电涡流位移探头（轴振动、轴位移、键相）或 IEPE 加速度探头的原始动态波形，做 24 位高分辨率采样后交给 CPU 做幅值分析和两级报警判断。它不能独立工作，必须插在 机架底板上配合 CPU 和电源模块使用——这点跟 DCS 的 I/O 卡不一样，别拿回来想直接接 PLC。
有一点要注意：Vibro-Meter 同代动态卡有 MPC4（4通道）、MPC8（8通道）及细分固件版本，204-040-100-012 是特定物料号，老系统扩容时最好核对原机架已有卡槽类型，防止插错槽位或固件不匹配导致通道不激活。
应用场景与行业案例
痛点切入：
我见过汽机司机在启机过程中 TSI 通道突然”失去跟踪”，查下来是老本特利 3500 某输入卡电源脚氧化——但 这边如果 204-040-100-012 某通道损坏且无冗余配置，对应轴振 X/Y 方向少一路，保护逻辑可能被迫旁路。凌晨两点让你手写解锁申请，那种压力你懂的。好在这卡支持在线热插拔更换（机架不断电），备一块在柜子里能救命。
典型场景：
- 火电/核电 — 汽轮机高/低压缸 X/Y 向轴振动及轴位移监测，需 24 位动态精度 + API 670合规
- 炼油/石化 — 裂解气压缩机、加氢进料泵组轴振监测，现场有防爆分区要求（ATEX/IECEx 机架）
- 冶金 — 大型风机/鼓风机组轴系保护，多台共用 机架分区管理
- 船舶/海上平台 — 主机及辅机油膜振荡趋势捕捉，需宽温 -30℃ 启动能力
真实案例：
南方某 600MW 机组 #2 轴承 X 向轴振通道在开机暖机阶段报”信号超限/开路”，原配旧卡某通道前置放大器老化。正值冲转关键节点，停机重做探头静态标定确认探头正常后，直接带电拔出旧 204-040-100-012 模块、插入备件（同物料号）， 自动重认，通道绿灯恢复。运行值长说：”幸亏柜门内侧贴了’热插拔可换’，不然又得等停机窗口。”此后全厂 每机架强制配一块热备模块。
常见问题解答 (FAQ)
Q1：支持热插拔吗？会不会丢数据？
A： 动态输入模块支持机架不断电插拔更换，新卡插入后 CPU 重读配置，受影响仅数秒。但更换期间对应通道暂时无数据，若保护逻辑为”二取二”要评估短暂旁路风险，建议择机更换或在有权限人员监护下操作。
Q2：204-040-100-012 和 MPC4（200-510-000-016 等）能互换吗？
A：功能高度相似（都是 4 通道动态输入），但物料号/固件版本不同。部分 新版固件可向下兼容老 MPC4，反过来老机架认不出新物料也可能发生。最安全做法：对照现有机架内同型号模块买完全一致物料号 204-040-100-012，避免只买”MPC4 通用”。
Q3：停产了怎么找替代或二手件？
A：Vibro-Meter 被 Meggitt 收购后 系列仍在维护但个别老物料交期长。急用可找拆机测试件，要求卖家提供上机架通电截图（通道使能+LED 状态）。注意防静电——CMOS 输入端极易被未接地手腕带打坏。
Q4：传感器接线有什么坑？
A：电涡流探头必须经本特利/ Vibro-Meter 前置器再进模块，不能直接把探头线拧进去。屏蔽层只在模块端单点接地，前置器端悬空，防止地环路引入 50Hz 干扰导致轴振示值虚高。这是现场最常见误判来源。
Q5：如何鉴别翻新品/拼装件？
A：原厂板卡阻焊墨绿/黑均匀、元件引脚无二次焊接光泽、序列号激光刻印清晰。拼装件常可见补焊痕迹、接插件氧化或标签重打。价格明显低于市场均价（如新件 4 折以下）需警惕。
