描述
产品详情

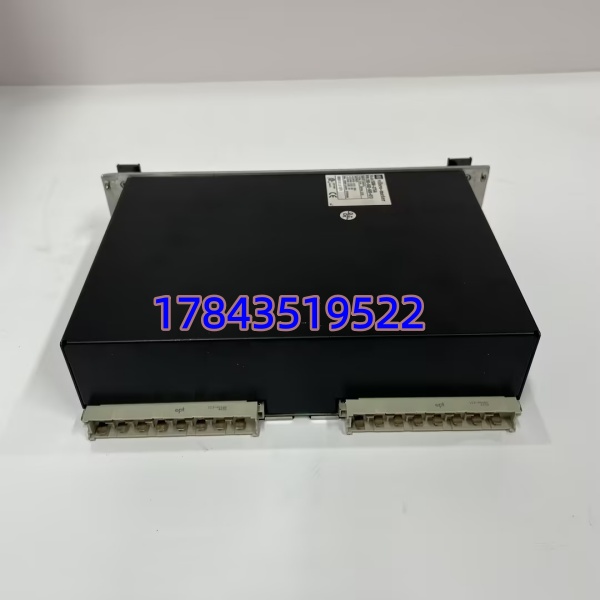

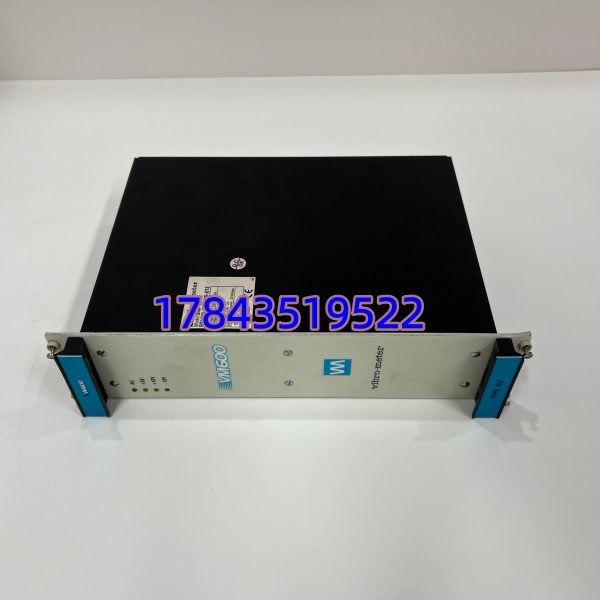

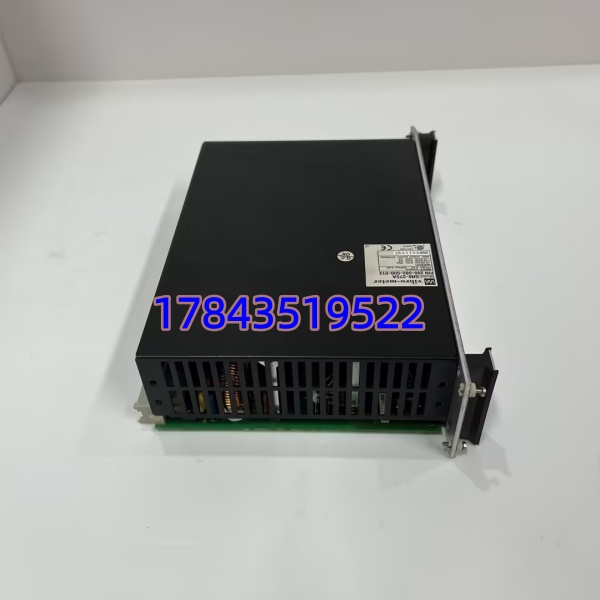

· 型号：SIM-275A（Order Code 200-582-500-013，常见旧版不带 A 后缀功能近但 EEPROM 编码不同——严格来说按现用标签完整 Code 采购）
· 品牌：Vibro-Meter (Baker Hughes)
· 系列：VM600 Machinery Protection System — Signal Interface Module (SIM series)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SIM-275A（Vibro-Meter VM600 Signal Interface Module；完整 Order Code 200-582-500-013，含特定接头/版本选项） |
| 产品类别 | VM600 / MPEG 框架信号调理与接口模块 — 为动态/静态传感器提供激励+前置调理 |
| 适用系统 | Vibro-Meter VM600 机架（配合 AMC / MPC4 / TDM / IOC4T 等），兼容早期 MPEG2000 框架(依跨接电缆) |
| 支持传感器类型 | 电涡流探头+前置器(Proximitor® 3300 系列或 Vibro 7000 系列)、IEPE 加速度计、速度拾振器(Velometer)、地震式传感器、Keyphasor® 转速探头 |
| 激励源 | 涡流前置器：典型 -24 VDC / ±15 VDC 稳压供前置器（依探头系统 8 mm / 11 mm 系列）；加速度计：恒流源 2–20 mA 可组（依版本） |
| 信号带宽 | 典型 DC～10 kHz（动态），通频值 RMS/Peak 经后端 AMC4 计算；缓冲(Buffered)输出可供便携式分析仪 |
| 增益/范围 | 依探头标定（典型涡流 200 mV/mil 或 7.87 mV/μm 经前置器校正），加速度计依灵敏度(mV/g) 软件标度 |
| 通道数 | 依 SIM-275A 通常 2 或 4 通道调理对（与 AMC4 4-ch 配对——严格来说 1块 SIM-275A 服务于 1块 AMC4/MPC4 对应通道组） |
| 缓冲输出(BNC) | 每通道提供 Buffered Dynamic Output（BNC 于前方面板或经由测试点），供现场便携 FFT 验证 |
| 通道隔离 | 传感器回路–背板光电隔离 ≥500 Vrms；通道间共地（依探头系统接地要求单端屏蔽接地） |
| 所需配套 | VM600 机架 + AMC4/MPC4 动态采集卡 + 对应探头/延伸电缆 + 电源模块(PSU)；SIM-275A 不能独立输出保护跳脱（保护逻辑在 MPC4/主机） |
| 背板供电 | +5 V / ±15 VDC 由 VM600 机架 PSU 经背板供给 |
| 状态指示 | 模块面板上 Power LED + 每通道 Status / OK LED（指示探头回路正常/开路/短路） |
| 工作温度 | -20 ～ +70℃（工业级，柜内通常 <50℃ 进风）；存储 -40～+85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装），可选 Conformal Coating(G3) |
| 认证标准 | CE、部分批次 CSA / ATEX/IECEx Zone 2（依版本），符合 IEC 61000-6-2 EMC |
| 热插拔 | 机架支持模块在线插拔（更换后需确认 AMC4 Channel Status OK，建议下装 I/O Config 清报警） |
| 物理尺寸 | 标准 单槽宽（与 AMC4/MPC4/TDM 同高 3U Eurocard），重约 0.3–0.5 kg |
产品介绍
现场实测发现很多厂把 轴振跳点简单归因”A MC4 卡坏”，其实约三成是 供电或缓冲放大级漂移——尤其是老装置第 8–10 年后电解旁路边沿漏电致前置器激磁不稳，轴振示值渐漂或 Gap Voltage 越限报警。 在汽机/压缩机保护系统里是”感知第一关”：它异常→轴振/瓦振/键相信号品质坏→保护可能延时或误动，在 API 670合规审查里是大项。
Baker Hughes 对老代 SIM 模块部分区域已转 Phase-out / Limited Availability，新订交期 10–20 周且偶见 EOL 提示。按 ABC 法属 A 类关键保护系统 IO（影响轴振/瓦振/超速 Keyphasor 可用性）——建议按每 机架（或每 3–4 对 +SIM 组合）备 1 件冷备(Buffer Stock)，收到 LTB 通知按 5–8 年剩余寿命战略囤 2–3 件。比因一块 SIM 致轴振监测全丢而被迫停机做临时旁路（需 MOC 审批且降保护）值太多。
应用场景与库存策略
故障后果：对应轴振(X-Y)/瓦振/Keyphasor 信号品质坏或丢→TSI 保护降等/旁路→API 670审查不符合项，严重情况超速或轴振无监视违规。原厂交期不稳，拆机件供电级老化致 Gap Voltage 漂移是已知坑。
- —非它不可因绑 背板协议+探头标定系数(Proximitor 比例因子)，通用信号调理器不能替；建议按每 保护柜（或每 3–4 组 +SIM）备 1 件冷备，防静电袋密封标注完整 Order Code(200-582-500-013)。
- 压缩机/离心机组(轴振+壳振加速度监测，需缓冲 BNC 输出做便携分析)—建议大修窗口做 Gap Voltage 测量记录建档，超 8 年运行按 10–15% 轮换更新。
- —关注 Baker Hughes Vibro-Meter PCN，若有 EOL/LTB 按「min(2件, round(在用SIM模块数/3))」战略囤货。
- 供应商代管(VMI)或 TSI 年度服务合约—大型装置(>2 台大机组 )可谈授权服务方寄售或”坏件返修+备件借用池”。
真实案例：沿海某 9F 燃机联合循环，#1 汽机 LP 缸 X 向轴振（Vibro + 8 mm 探头 + + ）大修后开工显示 Gap Voltage 报警但数值勉强——定检拆 测前置器供电压纹波偏大（老电解旁路边沿漏电），库房有 1 件按建议多囤的同 Order Code 冷备，热插更换后 Gap Voltage 回归标称 9.86 V(-200 mV/mil 标定)， 通道全绿。事后把全厂 3 套 共 7 块 SIM 系列列入三年一轮检 Gap Voltage 趋势跟踪——再没因此 TSI 降等。
