描述
产品详情

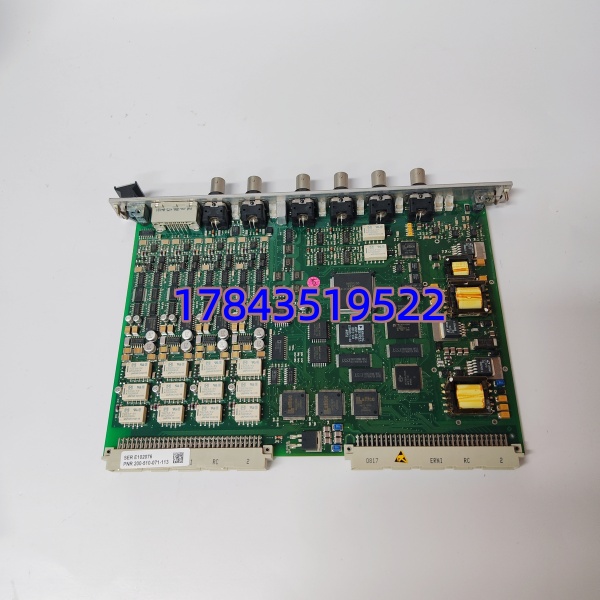

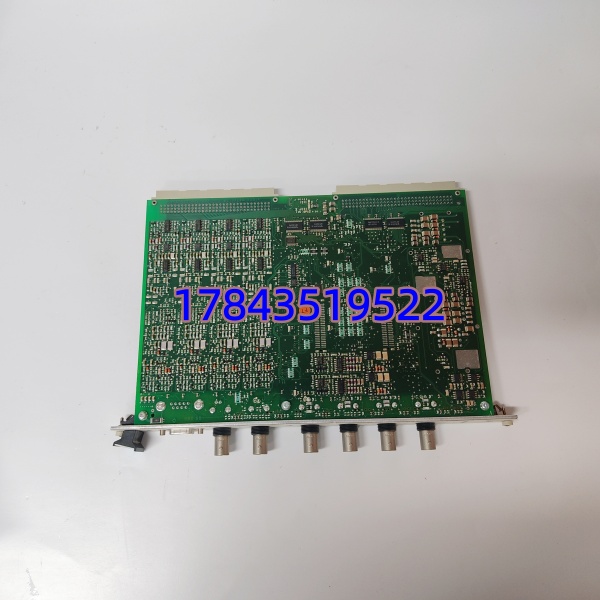

· 型号：200-510-071-113（配置码 200-510-111-034）
· 品牌：Vibro-Meter（现 Meggitt / AMETEK 旗下）
· 系列：VM600 — MPC4 机械保护卡（Machinery Protection Card）
规格参数
- 产品类型：VM600 机架插入式机械保护/监测卡（MPC4）
- 适用系统：Vibro-Meter VM600 MPS，需配合 IOC4T（Input/Output & Communication Card）及 RLC 继电器卡使用
- 动态输入通道：4路独立可编程，支持电涡流探头(±24V DC驱动)、IEPE加速度计、磁电式速度传感器，±10V AC/DC量程
- 转速/键相通道：2路独立，支持 TTL/HTL、磁脉冲探头、光电编码器
- A/D转换：24-bit Δ-Σ ADC per channel，采样率最高 51.2 kS/s（需核对固件）
- 测量参数：轴相对/绝对振动(pp/rms)、轴位移(推力位置)、偏心率、差胀(需配对)、Sm@x峰值
- 报警功能：每通道 Alert（预警）和 Danger（危险）两级独立设定值，可配置延时/闭锁/首出记忆
- 模拟输出：4路缓冲 BNC（原始动态信号）+ 4路 4–20mA / 0–10V DC（需IOC4T支持）
- 继电器接口：经背板驱动外部RLC继电器卡（通常RLC16），硬件跳闸独立于上位机
- 通信/背板：VME-based OC bus，与 CPU/网关通信，支持 Modbus RTU（经IOC4T）
- 供电：由 VM600 机架背板提供 ±12V DC / +5V DC（典型功耗 <15W）
- 工作温度：0～+60℃（运行），-40～+85℃（存储），降额 >50℃
- 安规/标准：符合 API 670第5版、IEC 61508SIL 1（部分版本SIL 2，以实物标签为准）、CE / UL
- 安装：插入 VM600 ABE04x 机架指定槽位，带导轨锁紧，支持在线热插拔（系统运行态可更换）
- 前面板指示：Power/Run/Comms LED + 各通道 Alarm/Danger LED
产品介绍
MPC4 是 VM600 保护系统的核心处理卡——它不只做信号调理，还跑板载DSP做实时幅值计算、滤波（高通/低通/带通/陷波）和报警逻辑判断。关键点：跳闸保护动作由这块卡通过背板发给RLC继电器卡执行，不依赖上位机软件，哪怕MMI宕机，硬件保护依然生效。这是它和单纯CMS（状态监测）卡的本质区别。
坦白讲，这块卡在现场极少无缘无故坏，出问题多半是：① 传感器回路断线致通道饱和长期报警加速元件老化；② 机架背板金手指氧化致偶发通信丢失（LED闪烁）；③ 老装置运行15年以上EEPROM存配置偶尔校验失败需Reload。原厂新货交期长且部分旧后缀已EOL，维护基本靠找测试OK的拆机件。有一点要注意：200-510-071-113 和 200-510-078-xxx（SIL版）固件不同不可混插，换件须核对完整P/N及机架内IOC4T固件版本兼容。
应用场景与行业案例
我在现场最紧张的一次是燃气轮机启动暖机阶段，MPC4报Danger跳机——查下来是涡流探头延伸电缆接地，模块正确动作救了一根转子。反过来如果这卡失效（尤其是报警逻辑不触发），后果是轴振超标无人干预，转子碰磨直接报废。
典型应用场景：
- 火力/联合循环电厂 — 汽轮机高/低压转子X-Y向轴振+推力瓦位移监测，API 670硬保护非它不可
- 炼化/LNG — 离心压缩机轴振动+键相（用于喘振监测关联），SIL回路要求独立TSI保护
- 水电 — 水轮发电机组导轴承摆度与推力瓦温度关联监测
- 大型风机/给水泵 — 辅机振动保护与DCS解耦，防止DCS故障掩盖机械隐患
真实案例：
某炼厂重油催化主风机组，系统运行第17年，早班发现#2轴振通道偶尔”Channel Fail”自检告警，清除后隔几天复现。打开机架抽出MPC4(200-510-071-113)见金手指轻微氧化发暗，用无水乙醇擦拭重插后告警消失——但考虑到卡已服役超15年且原厂停产，设备部随即采购一块测试OK拆机件做冷备。两个月后同卡自检不过（EEPROM校验错），断电拔旧插新，系统自动从IOC4T载入配置进入RUN，全程未停压缩机组（旁路过跳机保护短时可旁路）。老师傅说：”TSI卡平时不管它没事，真坏了停机损失按小时算百万级，这备件必须躺着等。”
