描述
产品详情

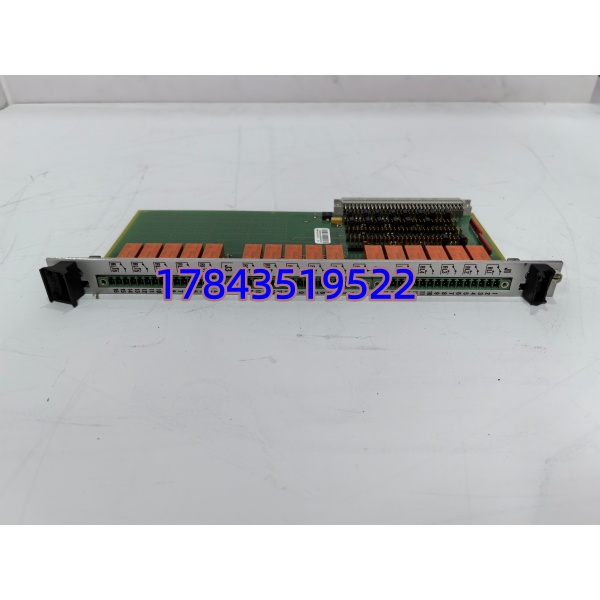

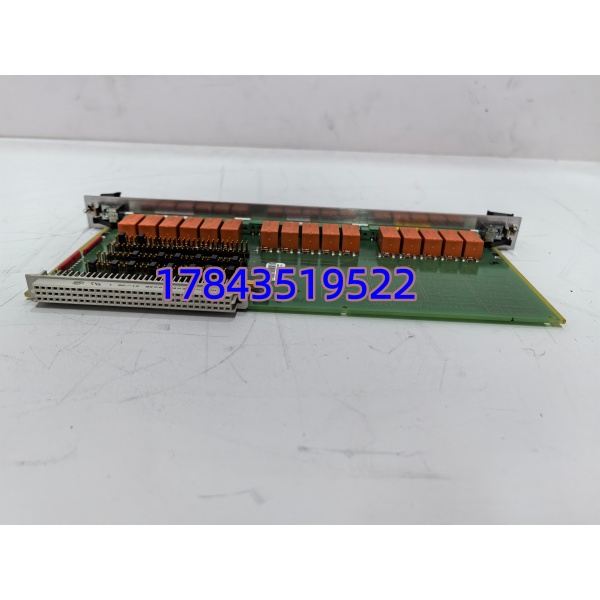

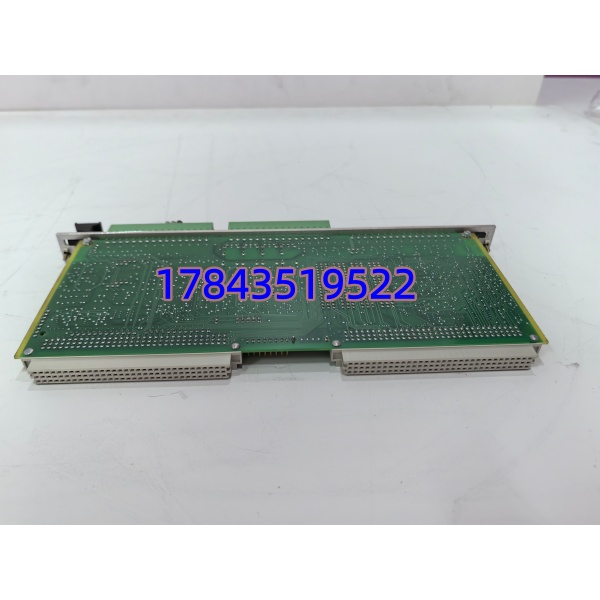

· 型号：RLC16（200-570-101-015，标 V111 为 PCB 版本/修订）
· 品牌：Vibro-Meter / Meggitt Sensing Systems
· 系列：VM600 — Machinery Protection & Condition Monitoring System
规格参数
- 模块名称：RLC16 — 16-Channel Relay Logic Card（继电器扩展卡）
- 部件号：200-570-101-015（200-570-000-111 为基础版，015 为带增强 EMC/RS485 适配版）
- 安装位置：VM600 机架（ABE04x / ABE056）后侧专用 RLC 槽位，通过单连接器接背板
- 外部连接：后部 J1/J2/J3 螺丝端子排，每继电器 COM/NO/NC 各一端子（共 48 接线位）
- 继电器数量/类型：16 路独立 SPDT（单刀双掷），密封型机电继电器（Tyco/TE PE014005 或同级）
- 触点额定：250 VAC / 5 A（阻性），1250 VA 最大分断；DC 30 V / 5 A（降额曲线需核手册）
- 继电器模式：可跳线设为 Normally Energized（NE，得电吸合）或 Normally De-energized（NDE，失电安全动作）——API 670通常要求 Danger 继电器为 NDE
- 驱动方式：背板总线受 MPC4/CPUM 软件控制，开集电极驱动，带安全线（System Safety Line）异常时强制安全态
- 供电：+5 VDC 由 VM600 机架背板经 RPS6U 提供，全载（16 继电器吸合）典型 ≈640 mA
- 动作时间：吸合/释放典型 8 ms，弹跳 ≤6 ms
- 寿命：机械 >15×10⁶ 次，电气 >10⁵ 次（额定负载）
- 隔离耐压：触点间 1000 VAC，线圈–触点 4000 VAC
- 热插拔：支持在线插拔更换（系统正常时），插回自动受控不需重下装
- 工作温度：-25～+65℃，存储 -40～+85℃
- 湿度：0～90% RH 非冷凝（运行）
- 物理：6U 插卡式（约 262×20×125 mm），重 ≈0.3 kg
- 认证：CE / EAC / 符合 API 670/ EN 61010-1 / IEC 61326-3-1
产品介绍
RLC16 是 VM600 TSI 系统的”执行手脚”——当 MPC4 监测卡判断轴振或轴位移超 Alert/Danger 阈值后，通过背板通知 RLC16 驱动对应继电器吸合或释放，硬接点直接去 ETS（紧急跳闸）、DCS 报警输入、就地信号灯或辅助设备启停。标准 IOC4T 自带 4 路继电器，大型机组（多瓦块振动 + 胀差 + 轴向位移 + 键相报警）往往不够用，RLC16 就是补这缺口的，一块加 16 路，机架可叠多块。
我在现场主要用它做 Danger 跳闸继电器（NDE 模式）和 Alert 报警继电器分离——Alert 接 DCS DI 做提示，Danger 串入 ETS 硬接线回路。有一点要注意：NDE（失电动作）是 API 670对危险停机继电器的要求，卡上跳线 JP 必须拨到 NDE，并在 VM600 软件里配 Same Polarity。换件不用重配逻辑，但跳线位置要和旧卡一致，不然开机时可能因极性反导致虚假报警或拒动。
应用场景与行业案例
TSI 最怕的就是”监测到了但跳不出去”——继电器卡死或触点氧化是老装置的经典故障模式。RLC16 每路独立且可通过 VibroSight 读线圈状态做间接诊断，比老式硬接线继电器盘透明得多。我遇过 IOC4T 自带继电器触点氧化导致 Danger 信号未送达 ETS，扩容加 并把跳闸回路改到 NDE 继电器后彻底解决。
典型场景：
- 火电/核电 — 汽轮发电机组 TSI 跳闸回路：Alert（轴振高）接 DCS DI，Danger（轴振危险/轴位移超限）经 NDE 继电器串入 ETS 硬跳闸回路，符合 API 670 独立保护要求。
- 油气 — 离心压缩机/燃气轮机保护：多测点（径向振动×2 + 轴向位移 + 键相报警）需 >4 路继电器输出时， 补足。
- 石化 — 大型旋转设备 MPI：与 MPC4+IOC4T 同机架，统一管理报警和跳闸硬接点，减少外部中间继电器柜。
- 改造项目：老 VM600 初版只配 IOC4T，后期增加保护逻辑需追加 ，无需改探头布线。
真实案例：某 300MW 热电 柜原仅用 IOC4T 自带 4 路继电器，#2 瓦 Danger 跳闸和 #3 瓦 Alert 共用一路——逻辑修改后不够分配。夜班计划停机窗口加装 （200-570-101-015），插机架后侧槽、接 J1～J3 端子排（引新 Danger/Alert 线去 ETS/DCS DI），跳线设 NDE，上电后在 VibroSight → Relay Configuration 激活新增 8 路——全程未动 MPC4 或探头。开机后模拟 Danger 测试，ETS 正确动作。老师傅说早该加，省得报警跳闸挤一路。
常见问题解答 (FAQ)
A：支持。 设计为可在线插拔——拔出时系统安全线将所有继电器保持当前安全态（NDE 则释放/NO 断开），插入后背板自动接管控制。但换前确认 机架电源和 CPUM 正常，跳线 JP（NE/NDE）须和旧卡完全一致。不建议在机组启动/停机过程中随意热拔——短暂安全线触发可能影响 ETS 状态。
Q：200-570-101-015 和 200-570-000-111 能互换吗？
A：物理尺寸和背板接口兼容可互换。101-015 是 000-111 的后续版本（部分资料称增强 EMC/适配 RS485 诊断），功能等效。若原柜是 000-111 买 101-015 可以直接替用；反过来旧版替新版一般也行，但建议核对 固件版本是否识别新版 ID（Mk2 机架通常无问题）。跳线设置必须和原配置一致。
Q：NDE（Normally De-energized）怎么设？为什么要设？
A：卡上靠近继电器有 NE/NDE 跳线块，拨到 NDE 位置——系统正常时继电器得电吸合（NO 闭合），断电/模块故障/安全线触发时继电器释放（NO 断开、NC 闭合），这就是”失电安全（Fail Safe）”。API 670 要求危险停机继电器必须为 NDE，防止模块失电导致保护拒动。Alert 继电器可视需求设 NE 或 NDE。
Q：继电器触点容量够直接带 ETS 跳闸电磁阀吗？
A：典型 5A@250VAC / 5A@30VDC，够驱动 ETS 光耦输入或小型中间继电器线圈。但大型机组 ETS 跳闸往往是 110VDC/220VAC 大感性负载（如 AST 电磁阀），建议 触点驱动中间继电器（带续流二极管），再由中间继电器带负载——别让 直接切大感性负载，触点寿命会急剧下降。
Q：停产了买不到全新件怎么办？翻新品敢用吗？
A： 部分早期版本进入 Legacy，市面主要是 NOS 或测试翻新品。翻新品风险中等——重点查继电器触点电阻（新品 <50 mΩ，老化触点显著升高）、跳线座无裂纹。要求卖家提供 机架联调截图（16 路继电器 Test 全吸合/释放、NDE 模式验证）。上机前建议先考机 24h 循环吸合。
Q：如何鉴别原厂件 vs 拼装/仿制？
A：Vibro-Meter 原厂 PCB 有 Meggitt/Vibro-Meter logo、日期码、条形码标签（序列号可通过历史记录核验）。继电器为 Tyco/TE 原厂密封型，壳体激光标清晰。仿制件通常标签热转印模糊、无原厂 QC 贴、继电器品牌杂。要求卖家拍正反面高清图
