描述
产品详情

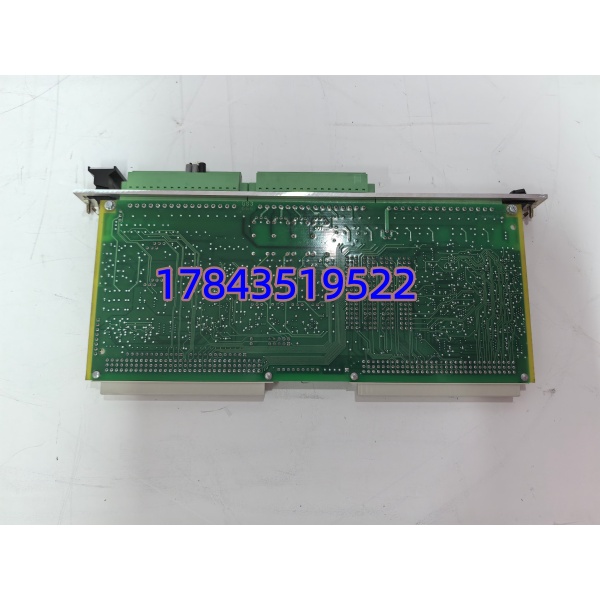

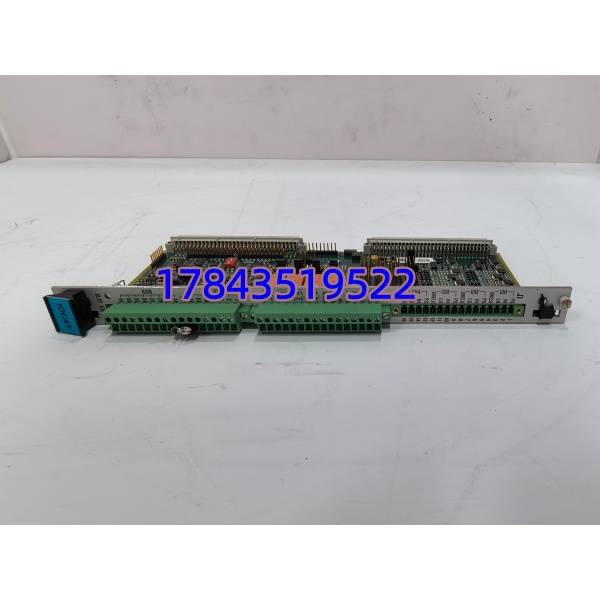

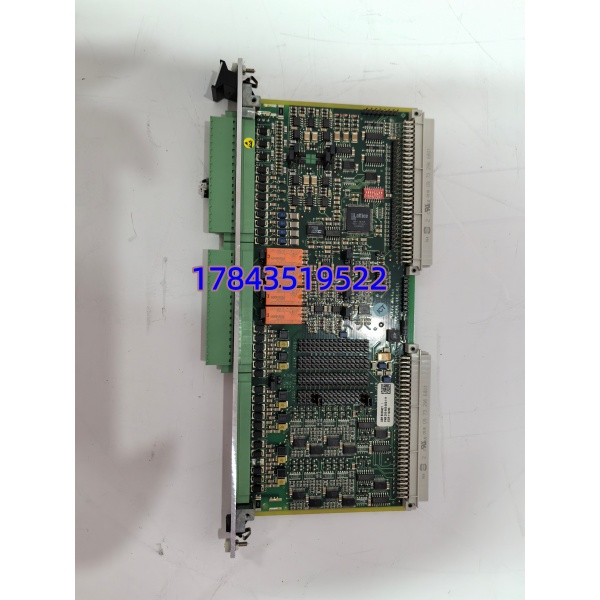

· 型号：IOC4T（部件号 200-560-101-017，关联基型 200-560-000-111）
· 品牌：Vibro-Meter / Meggitt Sensing Systems（VM600 系统，常与 Bently Nevada 并提）
· 系列：VM600 MPS — I/O & Interface Card（IOC 系列）
规格参数
- 产品类型：VM600 系统 I/O 接口卡 — 继电器输出 + 动态信号缓冲接口
- 配套监测卡：与 MPC4 / MPC4SIL 机械保护卡成对使用（背板 IP Bus 通讯）
- 安装位置：VM600 机架（ABE040/ABE056 等）后部 I/O 槽位，或前置扩展机架
- 继电器输出：4 路独立 SPDT（Form C），软件可设 NO/NC、Alarm/Danger 逻辑
- 继电器触点容量：阻性负载 250 V AC / 5 A，30 V DC / 2 A（需核对具体版本 datasheet）
- 数字输出：32 路集电极开路（Open Collector），可扩展接 IRC4 / RLC16 继电器卡
- 动态信号接口：4 通道动态缓冲输出（差分），2 通道转速/相位参考输入（来自 MPC4）
- 模拟缓冲输出：可选 0–10 V 或 4–20 mA（跳线配置，部分固件版本支持）
- 供电方式：由 VM600 机架背板提供 +5 V DC、±12 V DC，典型功耗 ≤ 5 W
- 通讯接口：VM600 Industrial Pack（IP）背板总线，与 MPC4 实时交互
- LED 指示：PWR（绿）、RUN（绿）、FAULT（红）、每通道 ALARM（黄）、DANGER（红）
- 隔离电压：通道间及通道对地 ≥ 1500 V AC（典型）
- 工作温度：0～+60℃（盘柜内），存储 -20～+80℃
- 支持热插拔：是（在线更换不影响同机架其他卡件运行）
- 认证：CE、UL、CSA、IEC 61010（以实物标签为准）
产品介绍
IOC4T（200-560-101-017）是 Vibro-Meter 机械保护系统的继电器输出接口卡。简单说，它不采集振动——那是 MPC4 的事——它负责把 MPC4 算出来的”报警/危险”逻辑变成实实在在的干接点信号，去驱动 ETS 危急遮断、DCS 报警输入、现场声光报警器或 IRC4 扩展继电器。同时提供动态信号缓冲输出给便携式分析仪或 4–20 mA 变送至 DCS 做趋势记录。
有一点要注意：IOC4T 必须和 MPC4/MPC4SIL 在同一 机架成对使用并通过背板 IP Bus 通讯，单独插机架不识别。200-560-101-017 是带特定序列号/标签的版本（基型 200-560-000-111），功能完全一致，采购时认准基型号即可。Meggitt 已被 Baker Hughes 整合，新渠道询价可能归到 Bently Nevada 备件目录，老件市面多为 NOS 或 A 级拆机。
应用场景与行业案例
痛点切入
我在现场遇过一回：汽机 TSI 系统 已正确判出”轴振高值危险”，但 ETS 没动作——追到最后是 IOC4T 一只继电器触点氧化阻值变大（运行 12 年未动过），ETS 未收到闭合信号。幸亏另一通道 Danger 正常动作才没酿成事故。这类卡件常年不动作，触点容易形成氧化膜，大修时建议做继电器测试或保留冷备。
典型场景
- 火电厂汽机 TSI（轴振/瓦振/胀差）→ IOC4T 继电器输出接入 ETS 危急遮断及 DCS 报警，参与机组保护跳机逻辑
- 炼化大型离心压缩机/燃气轮机机械保护 → Alarm/Danger 接点送机组 SIS/PLC，联动卸载或停机
- 水泥/冶金主电机及风机状态监测 → 缓冲动态信号送便携式分析仪做 FFT 诊断，继电器输出做本地声光报警
- 系统扩容或老卡替换 → 直接插原机架 I/O 槽，不需改 组态，热插拔恢复
真实案例
南方某 300MW 机组大修后静态试验，TSI”轴振高值危险”仿真信号发出，ETS 侧只收到 Channel 1/3 危险接点、Channel 2/4 无动作。拆 IOC4T 发现两只继电器柄有轻微松动且触点压降 180 mV（新件 < 30 mV），估计是历年盘柜微震导致簧片疲劳。库房有 NOS 的 （200-560-101-017 标签一致），断电拔出旧卡、插入新卡，上电自动同步 组态，绿灯 RUN，ETS 试验四通道全通。老师傅感慨：这卡十几年不坏，一坏就是继电器触点，机组保护回路真该两年测一次或留备件。
常见问题解答 (FAQ)
支持热插拔。 机架设计允许在线插拔 ，插回后自动与 重建 IP Bus 通讯并恢复继电器逻辑。但拔卡期间该槽位的报警/危险继电器输出会失电——若组态为 Fail-Safe（失电跳闸），拔卡可能触发 ETS 假动作，操作前务必确认 DCS/ETS 侧是否已旁路或了解跳闸风险。
Q2：200-560-101-017 和 200-560-000-111 能互换吗？
可以。101-017 通常是带特定序列号标签或修订批次的同一基型（000-111）。功能、固件、引脚完全兼容，直接互换不影响 组态。采购时优先保证基型 200-560-000-111 或明确标注兼容 101-017。
不能。 的报警逻辑、继电器赋值全部来自背板 IP Bus 上 /MPC4SIL 卡的计算结果，它自身不处理振动算法。单独插机架无数据源，所有继电器保持默认状态。
Q4：继电器触点容量够直接驱动 ETS 跳闸电磁阀吗？
通常不建议直接驱动大功率电磁阀。 SPDT 触点额定 250V AC / 5A（阻性），ETS 跳闸一般经中间继电器或固态接口柜隔离放大后再驱动现场电磁阀/停机阀，符合典型 TSI→ETS 设计规范。
Q5：如何鉴别二手/拆机件成色？
① Vibro-Meter logo + 200-560-xxx-xxx 部件号激光印清晰；② S/N 条码标签可读；③ PCB 无腐蚀、电解电容无鼓包漏液（老批次有钽电容需注意）；④ 金手指连接器无氧化发黑；⑤ 上机后 PWR/RUN 绿灯亮、FAULT 灭，强制继电器测试各通道动作正常。存放超 5 年的建议通电老化 24 h 再入库。
Q6：停产了替代方案是什么？
Meggitt/Baker Hughes 对 老 IOC 卡逐步 EOL，官方可能推 新 Rev 或建议整套 MPS 升级。现阶段直接找同基型 NOS/翻新件是最稳妥做法，避免随意换第三方——TSI 保护卡混用不同 Rev 虽通常兼容，但大版本跨度建议核对 固件兼容性。
