产品详情

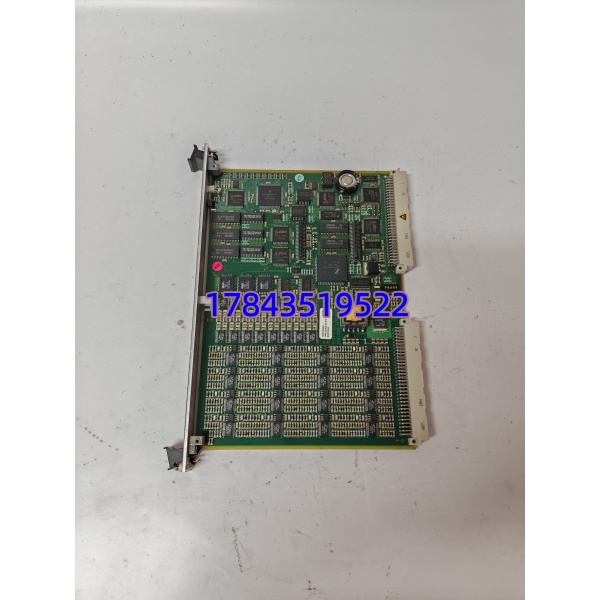

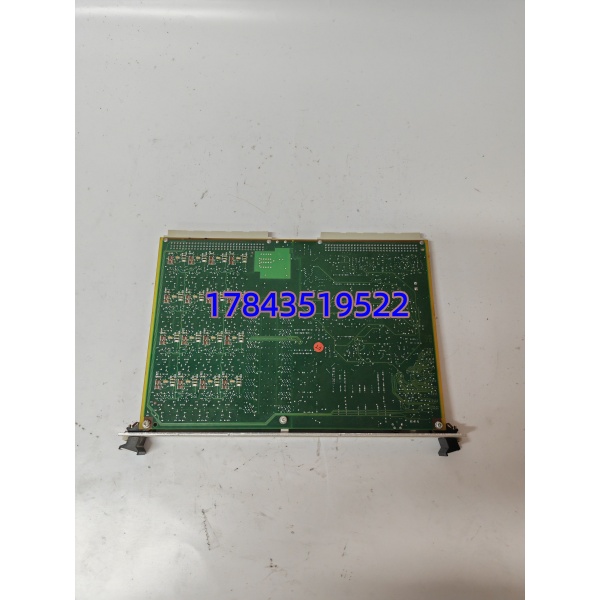

· 型号：VM600 CMC16（Part No. 200-530-025-014 或 200-530-111-013，依固件版本）
· 品牌：Vibro-Meter（AMETEK Meggitt）
· 系列：VM600 Series — Condition Monitoring Controller (CMC16)
规格参数
- 功能定位：VM600 系统核心条件监测与机械保护处理模块（CMC——Condition Monitoring Controller），需与前置放大/采集卡 MPC4 + IOC4T 或 IOC16T 组成卡对使用
- 部件号：200-530-025-014（基础版）/ 200-530-111-013（修订/增强固件版，硬件兼容，依机架要求选用）
- 动态输入通道：16 路独立可配置（AC 振动、位移电涡流、动态压力、气隙等），每通道带独立 24-bit Σ-Δ ADC
- 转速/键相通道：4 路（Tacho），支持磁拾取、光电、接近开关、TTL，0.25Hz～10kHz 频率范围
- 采样率：每通道最高 51.2kHz（可同步/异步采样），FFT 最高 6400 线/500ms
- 信号处理：板载 DSP，支持 RMS/峰值/峰峰值/真峰值/Gap/Smax、带通滤波、包络解调（轴承故障检测）、可配置频带能量计算
- 报警功能：每处理输出可设 6 级报警限值（Alert / Danger，变化率报警，基线偏移报警），预触发/后触发瞬态录波
- 输出接口：通过 VM600 VME 背板总线连 IOC4T/IOC16T → 继电器报警、4～20mA 模拟量、以太网(Modbus TCP/VibroSight)
- 供电：由 VM600 机架背板提供 +24VDC（典型功耗 8~12W，依通道激活数）
- 安装方式：插入 VM600 机架（ABE04x 等）指定 CMC 槽位，与 IOC 卡背对背形成卡对（Card Pair），带导向销+锁紧柄
- 前面板指示：RUN（绿）、FAULT（红）、STATUS LED，部分版本有 CONFIG LED
- 工作温度：0～+65℃（机柜内），存储 -40～+85℃，5～95%RH 非冷凝
- 认证/标准：CE、UL、CSA、ATEX/IECEx（依系统整体），符合 API 670（机械保护）、IEC 61508SIL 适用部分
- 软件配套：VibroSight / Monitor & Analyzer，通过 IOC 模块配置通道参数、报警矩阵及趋势记录
产品介绍
CMC16 是 Vibro-Meter 保护系统里真正”算数”的那块板——前置 MPC4 负责把电涡流/加速度计信号调理放大，CMC16 接过 16 路动态 + 4 路键相做数字滤波、FFT 和报警判决，最终通过 IOC4T/IOC16T 把振动幅值、倍频分量、间隙电压送给 VibroSight 或 DCS。它不接现场传感器线，专司算法和保护逻辑，是汽轮机/燃机轴系保护的决策单元。
老实说，CMC16 本身很少坏，但老装置运行 15 年以上偶尔出现板载 NVRAM 配置丢失或 DSP 自检不过。200-530-025-014 和 111-013 硬件基本互通，差异多在固件特性（部分新版支持扩展温度范围或 VibroSight 新特性），换件时优先按现网机架已装版本采购——混版虽能启但建议统一。我在现场遇过因卡对（CMC+IOC）版本不匹配导致”Configuration Mismatch”无法运行的情况，核对 Part No. 后缀能避坑。
应用场景与行业案例
透平机械轴振突报”Channel Fault”或 CMC16 自检 FAIL——保护系统降级运行甚至旁路，这是旋转机械保护里最让人睡不好的事。 通常做 API 670要求的轴振/轴位移保护，一旦 失效等于失去跳闸依据，停机风险极高。
典型场景：
- 火电/核电汽轮发电机组： + MPC4 + IOC4T 监测 #1/#2 轴承 X/Y 向轴振、键相、推力瓦间隙，符合 API 670 三取二或单通道报警逻辑。
- 炼化厂离心压缩机：监测径向振动 + 壳体动态压力，包络分析抓早期轴承剥落， 负责特征频带能量报警。
- 海上平台燃气轮机：高盐雾环境， 三防涂层老化罕见但 NVRAM 电池（如有外置）到期需关注配置备份。
- 大型风机/水泵群：多 机架分布式布置， 统一做振动趋势与报警，通过 Modbus TCP 进厂级 AMS/MES。
真实案例：北方某 600MW 机组 #2 轴振 机架 （200-530-025-014，2003 年产）大修后上电报”Self Test Failed — DSP Memory Error”，清 CMOS 无效。因 VibroSight 已无法联机识别，判断板级故障。库房有测试好的同型号 （111-013 版固件向上兼容），断电拔出旧卡、插入新卡、从 VibroSight 下装原配置（约 2 分钟），RUN 灯常亮，所有 8 个轴振通道恢复正常监测。避免了等原厂发货延误开机。老师傅说” 这套东西十年不大坏，一坏就是保护盲区，以后按每两套同型机架备一块 CMC”。
