描述
产品详情

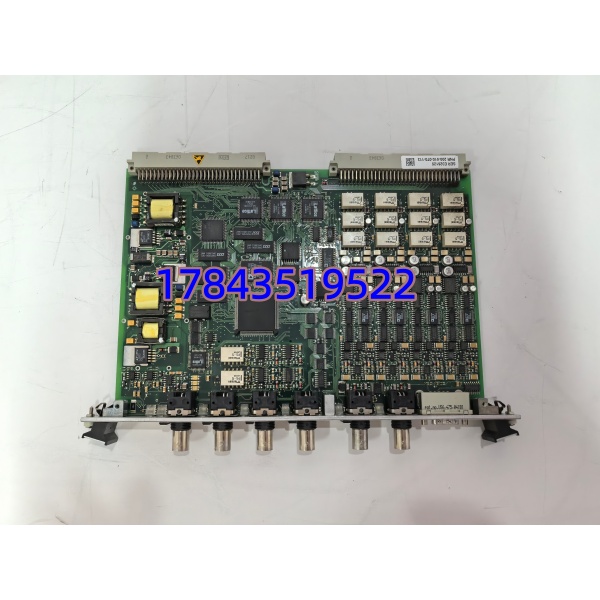

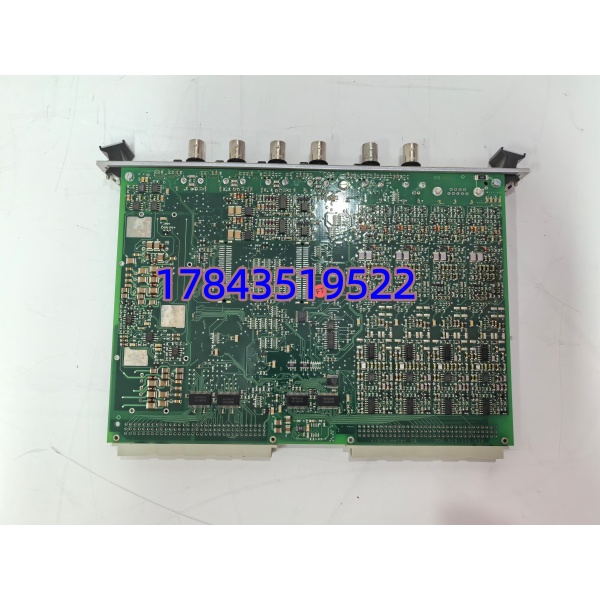

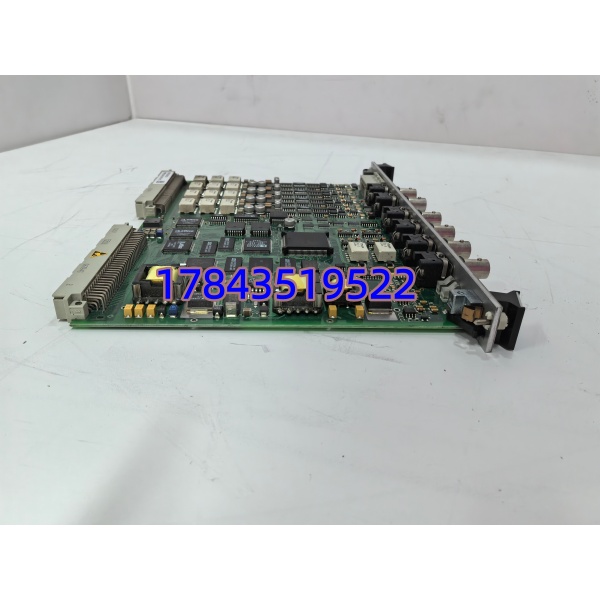

· 型号：MPC4（200-510-111-034，配套组装常标 200-510-070-113）
· 品牌：Vibro-Meter / Meggitt Sensing Systems
· 系列：VM600 — Machinery Protection & Condition Monitoring System
规格参数
- 模块类型：MPC4 — Multi-Parameter Controller 4 通道机械保护卡
- 部件号：200-510-111-034（核心电子模块），典型组装号 200-510-070-113（含面板及连接器）
- 配套 I/O 卡：必须与 IOC4T（Input/Output Card for Transducer）成对使用，现场传感器接线在 IOC4T 端子排上
- 动态输入通道：4 路独立可配置，支持电涡流探头（PR642x 系列，-2～-18 V DC）、IEPE 加速度计、速度传感器
- 转速/键相输入：2 路独立，兼容涡流、磁阻拾取、TTL，支持分数齿数比及 1X/2X 阶次跟踪
- 输入范围：动态 ±10 V AC/DC（max）、电流 ±8 mA（max）；转速 0.4–500 Vpp，0.016 Hz–50 kHz
- A/D 及处理：板载 DSP，16 bit ADC，幅值精度 ±1% FS，相位误差 <±6°（1X），支持数字滤波/积分/微分/阶次跟踪
- 模拟量输出：经由 IOC4T 提供每通道可选 0–10 V 或 4–20 mA（需组态）
- 报警功能：Alert（报警）和 Danger（危险/跳闸）两级独立设定，带延时、迟滞、可随转速自适应变阈值
- 前面板接口：4× BNC（RAW OUT 动态缓冲输出）、2× BNC（Tacho OUT）、1× DB9 RS-232（VibroSight/MPSx 组态）
- 通信：VM600 VME/OC 背板总线与 CPUM 通信；不直接接以太网（由 IOCN 模块承担）
- 供电：24 VDC 由 VM600 机架背板经 RPS6U 电源分配，典型功耗需核对手册
- 热插拔：支持在线插拔更换（系统正常时），新卡自动从 CPUM 同步配置
- 工作温度：-20～+65℃（部分资料 -25～+65℃），存储 -40～+85℃
- 认证标准：符合 API 670（振动监测保护系统标准），部分版本 SIL 2（IEC 61508，以具体型号后缀为准）
- 物理：6U 插卡式（约 262×20×187 mm），重 ≈ 0.4 kg
产品介绍
MPC4 是 VM600 TSI 系统的核心监测卡——它不直接接现场线（那是 IOC4T 干的事），负责把 IOC4T 送来的 4 路动态信号（轴振/位移/胀差）和 2 路键相信号做 DSP 实时处理：数字滤波、积分加速度→速度→位移、1X 幅值相位提取、自适应报警判断。超限时通过背板通知继电器卡（RLC16/IRC4）或直接由 IOC4T 自带继电器送出 Alert/Danger 硬接点——这套硬连线保护不依赖 DCS 通信，符合 API 670 对独立机械保护的要求。
我在现场主要拿它监测汽轮机组 #1～#4 瓦 X/Y 向轴振动 + 推力位移 + 键相。有一点要注意：MPC4 和 是绑定的卡对（Card Pair），换 MPC4 时 留在原位不动，现场线不碰。组态存在 CPUM 里，新 MPC4 插上自动同步，正常不需重配。但换完务必进 VibroSight 看通道 OK 灯和间隙电压（Gap Voltage）是否合理——我曾遇到旧卡 DSP 老化导致间隙电压漂 0.3 V 触发 Sensor Fail，换卡即好。
应用场景与行业案例
TSI 最怕”静默失效”——传感器断线或卡件算错但没报警，真正大振动时跳不了闸。 持续做传感器回路完整性检测（开路/短路/间隙越限），前面板 LED 直接显示各通道状态，这点在夜班排查时比翻 DCS 画面快得多。
典型场景：
- 火电/核电 — 汽轮发电机组 TSI：4 块 + 覆盖高中压转子 8 个轴振点 + 推力位移 + 胀差 + 键相，Alert/Danger 硬接点进 ETS。
- 油气 — 离心压缩机/燃气轮机保护：监测径向振动与轴位移，配合 2oo3 投票逻辑（多机架）参与压缩机防喘振及紧急停机。
- 石化 — 大型旋转设备（风机/给水泵）：关键辅机 MPI，用单对 + 做轴振+轴承温度综合监测，4–20 mA 送 DCS 趋势。
- 水工/船舶 — 大型水力机组/柴油机：低速大轴需高精度电涡流测量， 的低噪声前端和阶次跟踪在变转速工况下仍保精度。
真实案例：北方某 600MW 机组 VM600 柜夜班报”Channel 2 Sensor Fail”，调趋势看 #2 瓦 Y 向间隙电压从 -12 V 漂到 -7 V 但探头和延伸电缆阻值正常。判断 前端放大器老化，库房有块同号 NOS（200-510-111-034）。确认 CPUM 正常后拔出旧 ——插入新件约 60 秒 STATUS LED 转绿，各通道 Gap Voltage 回归设定值（-12 V ±0.2 V），Sensor OK 灯全亮。全程未断继电器输出，ETS 保持正常监视。老师傅说 TSI 卡就该按 1:1 冷备，别等跳机才找。
常见问题解答 (FAQ)
A：支持在线插拔更换。新 插入后 CPUM 自动下装配置（Alert/Danger 阈值、通道类型、单位等），不需手动重配。探头间隙电压标定常数在配置里，也不需重做静态标定——但换完务必核对 Gap Voltage 读数与旧截图一致，排除接触不良。
A：必须配 VM600 （如 200-580-300-xxx 系列 I/O Terminal Card）。现场电涡流探头/加速度计/键相全部接在 端子上， 只插背板做运算。不能与其他模拟/数字 TA 混用——物理接口和信号定义不同，硬插可能损卡。
Q：200-510-111-034 和 200-510-070-113 啥区别？买哪个？
A：200-510-111-034 通常指 核心电子模块（裸板+面板），200-510-070-113 是完整组装单元（含外壳、连接器、已装配）。现场更换一般买完整组装件（070-113），若你只需更换插在机架里的电子模块且旧面板/连接器完好可用 111-034。采购时最好按旧件完整 BOM 号订。
Q：停产了买不到全新件怎么办？翻新品敢用吗？
A： 部分早期版本进入 Legacy，市面主要是 NOS 或测试翻新品。翻新品风险中等——重点查板载电解电容有无鼓包（老件十来年易出问题）、金手指氧化。要求卖家提供 机架联调截图（插 +模拟信号，4 通道原始波形及报警设定正常触发）。上机前建议先考机。
Q：如何鉴别原厂件 vs 拼装/仿制？
A：Vibro-Meter 原厂 PCB 有 Meggitt/Vibro-Meter logo、日期码、条形码标签（序列号可通过历史记录核验）。前面板 BNC 插座金属质感好、丝印细腻。仿制件标签多热转印模糊、壳体合模线毛糙、无原厂 QC 贴。要求卖家拍正反面高清图。
