产品详情

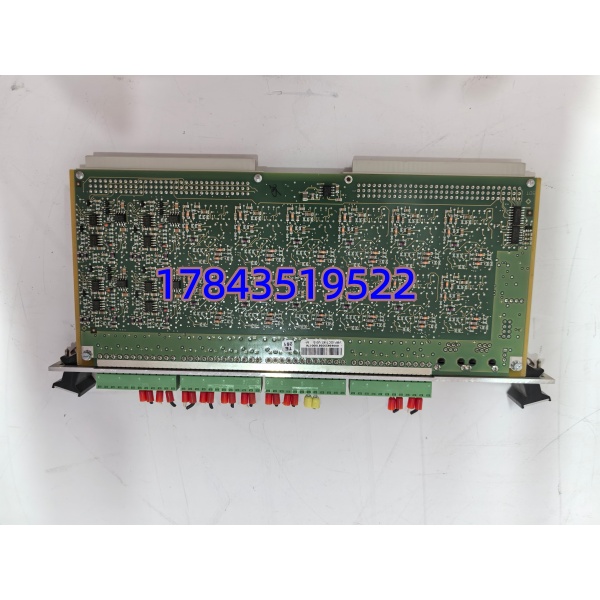

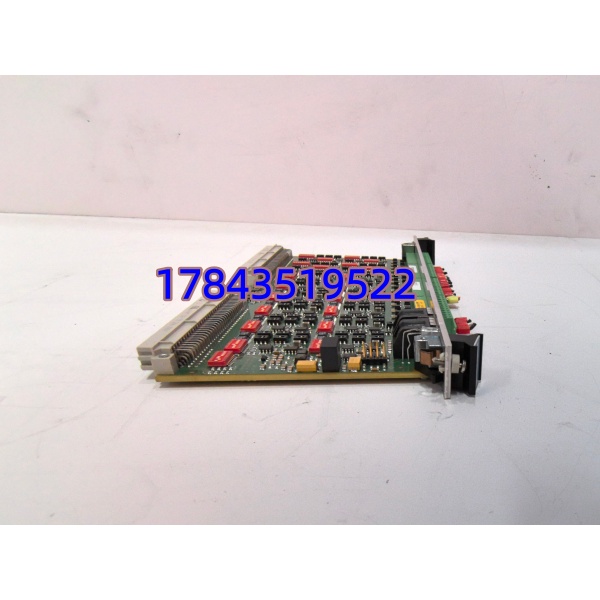

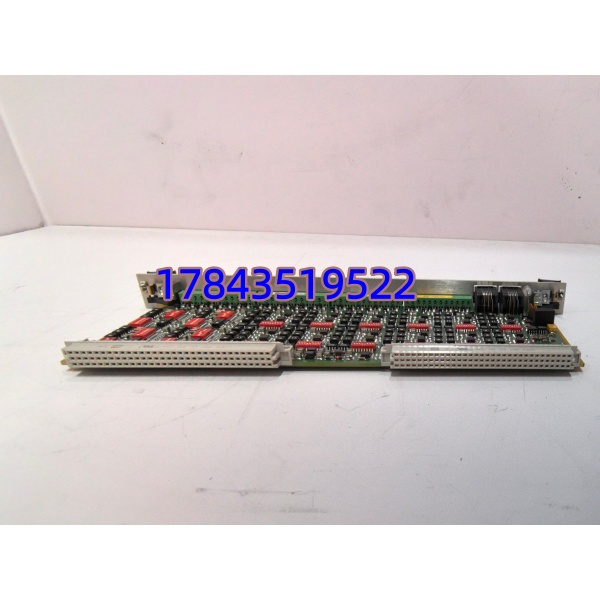

· 型号：IOC16T（200-565-101-013 / 200-565-000-013）
· 品牌：Vibro-Meter（瑞士，现 Meggitt/AMETEK）
· 系列：VM600 机械保护系统（MPS）/ 状态监测系统（CMS）— 智能 I/O 采集卡
规格参数
- 产品类型：VM600 智能输入/输出采集卡（Intelligent I/O Card / DAU）
- 订货号：200-565-101-013（常见写法 200-565-101，完整为 200-565-101-013）
- 模拟输入通道：16 路独立可编程（Dynamic + Static 混合）
- 转速/键相输入：4 路（须从前 4 个通道中选择配置为 Tacho）
- 支持信号类型：IEPE/ICP 加速度计（带 2/4 mA 恒流源）、速度传感器、电涡流位移探头、4–20 mA 过程量、热电偶（特定通道）
- 输入量程（AC）：0.1 / 0.2 / 0.5 / 1.0 / 2.0 / 4.0 / 10.0 / 20.0 V RMS FSD（软件可选）
- 输入量程（DC）：0 ~ ±24 V FSD
- 频率响应：DC ~ 10 kHz（动态），带宽依滤波器配置
- 采样/处理：内置 DSP，支持实时 FFT、滤波、峰值保持、过阈报警判定
- 报警输出：通过 VM600 机架继电器模块（通常与 RLY 卡配合），支持 Alert / Danger 两级
- 背板通信：VM600 专用并行背板总线（连接 CPUM / CPU-M 主控）
- 供电：+24 VDC 通过 VM600 机架背板（典型功耗 ≈ 3.5 W，背板还供 ±12V/5V）
- 工作温度：-20℃ ~ +60/70℃（机柜内）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH（非冷凝）
- 安装：插入 VM600 机架（ABE040/ABE042 等），单槽位，支持热插拔（系统允许时）
- 认证：符合 API 670机械保护标准，部分配置可达 SIL2（需核对系统整体认证）
- 尺寸（约）：120 × 85 × 35 mm（依机架版本）
产品介绍
IOC16T 是 Vibro-Meter 系统的”眼睛”，负责把现场振动、位移、转速和过程信号吃进来做前置放大滤波，再通过背板交给 CPUM 做最终保护逻辑。16 个通道软配置——今天接轴振涡流探头，明天改接轴承座速度传感器或 4–20mA 温度，不用换硬件，改 软件就行。这是它比老式固定通道 TSI 卡灵活的地方。
坦白讲， 这套东西在现场最大的优点是：一张 IOC16T 能顶以前两三种不同 TSI 卡，备件种类少一半。我在电厂遇到过老 TSI 机柜八种不同卡每种一块备件，换 IOC16T 后全系统只用两种卡互为备份。有一点要注意：它必须配合 机架和 CPUM 使用，不能独立跑，也不是普通 PLC 模拟量模块。
应用场景与行业案例
汽轮机启机时报轴振越限却查不出哪路有问题——多半是老 TSI 卡通道漂移或配置僵化。IOC16T 的好处是每个通道独立标定、自带自诊断， 软件里能看原始波形，不用拿示波器去戳端子。这对判断是探头松动还是真碰磨非常关键。
典型场景：
- 火电/核电汽轮机组 TSI：采集高/低压缸轴振（涡流）、瓦振（速度）、键相信号，原生符合 API 670，非它不可因需与 保护逻辑联动
- 压缩机/风机状态监测：16 路振动 + 转速进 CMS，做趋势分析和预知维护，比单独上离线巡检仪省人工
- 老 TSI 系统升级（Bently 3300 / Philips PR 系列替换）： + IOC16T 保留现场探头接线，只需换柜内卡件和端子排，停机窗口短
- 水轮机/泵组保护：多通道混合配置（位移+过程量），单卡搞定一台机组全部测点
真实案例：东部某 300MW 机组大修后轴振通道偶尔跳 Danger——旧 Bently 3300 卡老化，无原始波形可查。临时借了块测好 插 机架（原系统已部分改 ），导入探头常数、改通道类型为 Proximitor 8 mm，启机录波看到明显 1X 成分叠加 2X 谐波，判断为不对中加轻微碰磨而非电气干扰。专工说”有原始波形看心里就有底了”。这卡在现场最大的价值不是采集，是让你看得见波形。
常见问题解答 (FAQ)
Q1：支持热插拔吗？在线更换有什么说法？
A： 机架设计上支持 在线插拔，但拔出瞬间该卡所有通道数据丢失——若这些通道参与机组保护或跳闸联锁，可能触发虚假报警或保护动作。必须在工艺允许或保护暂时旁路（按电厂 Lockout 程序）下更换，换完确认 CPUM 识别、通道 OK 灯亮再投回。
Q2：200-565-101-013 和 200-565-000-013 有啥区别？能互用吗？
A：通常后缀区别是硬件版本 Rev 或区域/认证变体（如 CE mark vs UL），核心功能兼容。只要 系统固件版本支持该 HW Rev，可以直接互换。换之前记一下原卡 HW/FW Rev（贴标上有），新版一般向下兼容，极少数老 CPUM 固件太老可能需升包——不确定我帮你看。
Q3：换卡会丢组态和报警设定吗？
A：不会。通道配置、报警门槛、单位换算都存在 CPUM 的数据库/配置文件里。新 插上 CPUM 自动识别，重读配置。唯一要注意：若原系统做了通道校准偏移（Offset/Gain 写入卡 EEPROM 的极少情况），换新卡后复核零点和满度，必要时重校一次。
Q4：IEPE 探头恒流源是多少？能关掉吗？
A： 典型提供 2 mA 或 4 mA 恒流源（软件可配），仅供 IEPE/ICP 加速度计。配速度传感器或涡流探头时要在软件里关掉恒流源并设置正确输入阻抗，否则读数异常。这点现场新人容易忘——速度探头通道开了恒流源，读数乱飘。
Q5：二手/翻新件怎么验？
A：插 机架看 STATUS LED 常绿、无 FAULT；进入 软件看 Card Health = OK、能识别 Part Number；接标准信号（如校准仪 100 mV RMS @ 80 Hz 或 4–20 mA）验证各通道读数在 ±1% 内。目视检查背板金手指无氧化烧蚀、电解电容无鼓包。建议要供应商提供上机电测报告，保 6～12 个月。
Q6：能和 Bently Nevada 3300 探头混用吗？
A：可以。电涡流位移探头（8 mm / 11 mm）和 Bently 3300 系列前置器输出是标准电压信号（典型 -2~+18 V 或 0~10 V DC + AC）， 模拟输入通道可直接接，只需在软件里设对 Proximitor 常数（系统灵敏度 7.87 V/mm 或 200 mV/mil 等）。不需要专用”Bently 卡”。
