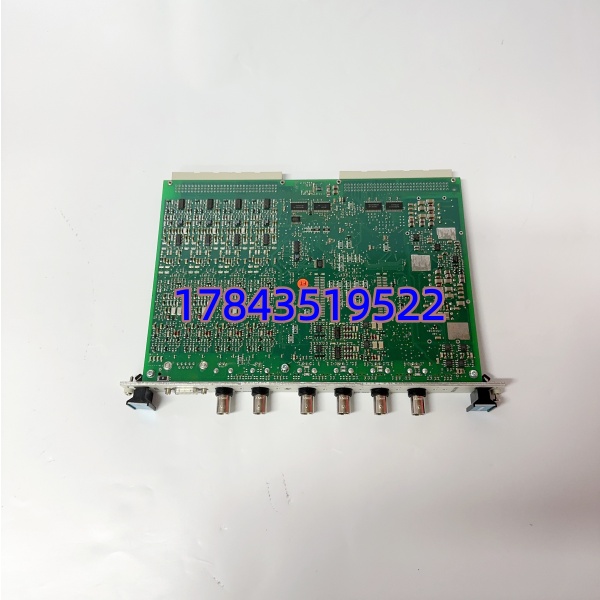

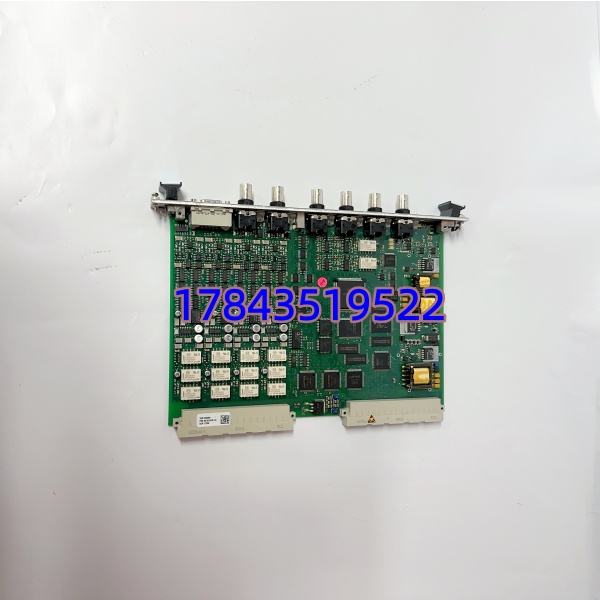

· 型号：MPC4（Vibro-Meter VM600 动态模块，物料 200-510-076-114 + 200-510-111-034 Keyphasor Option）
· 品牌：Vibro-Meter (IMI Critical Sensing, former Switzerland HQ)
· 系列：VM600 Machinery Protection System — MPC4 (Dynamic Signal Conditioning Module)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | MPC4（VM600 Dynamic / Keyphasor Input Module） |
| Vibro-Meter 物料号 | 200-510-076-114（MPC4 base）+ 200-510-111-034（Keyphasor® / Speed 输入 option，部分出厂已焊装） |
| 制造商 | Vibro-Meter S.A. → IMI Critical Sensing (IMI Sensors / IMI Critical) |
| 适用系统 | VM600 机架 — 配 CM202 (CPU)、IOC4T / IOC16T (I/O 通信)、PS-xx 电源 |
| 模块类型 | 4 通道动态信号调理(Dynamic) + 最多 2 通道 Keyphasor® / Speed 输入（via 200-510-111-034 option） |
| 输入传感器 | ① 电涡流 Proximitor® (3300 5mm/8mm 探头的 -24V 供电需外部 Proximitor 3300 或 VM600 API 678 供) ② IEPE 加速度/速度 ③ 键相探头(Prox 或 Magnetic Pickup) |
| ADC 分辨率 | 24-bit Sigma-Delta per channel |
| 频率响应 | DC-coupled Dyn: 0.5 Hz ～ 20 kHz (-3 dB, 可程控抗混叠滤波) |
| 增益/Range | 软件程控：Prox typ 100mV/mil(3.94mV/µm) 或 200mV/mil；Seis typ 100mV/g(IEPE) 等 |
| 缓冲输出(Buf Out) | 前面板 BNC 每通道 — 原始 AC 动态波形监视（示波可接） |
| 键相/转速输入 | 2 ch (via 200-510-111-034)，支持 1x / Nx / Missing Tooth 每转脉冲，Gap Voltage 监测 |
| 报警功能 | 每通道 Alert / Danger 由 CM202 主机执行（基于 RMS / Peak / Crest Factor 等），模块自诊断报 Module Fail |
| 状态指示 | 前面板 Power / Comms / Ch Active LED + per-ch Dyn/KP LED |
| 背板通信 | VM600 私有高速串行至 IOC4T/IOC16T → CM202 |
| 安装方式 | 机架标准槽位（通常 Slot 2~n，非 Slot 1 CPU 槽），DIN 或机架导向槽 |
| 工作温度 | 0℃～+55℃（控制室/保护柜），存储 -40～+85℃ |
| 相对湿度 | 5%–95% RH，非凝露 |
| 尺寸(约) | 160×30×233 mm（ 单槽宽） |
| 重量(约) | 0.28 kg |
| 认证 | CE / UL / TÜV (系统级 SIL 2~SIL 3 依整体 组态) |
产品介绍
（现场痛点切入）
某个 9F 燃机年检时遇过：#1 瓦 Y 向轴振值 SOE 偶发 “>Alert” 但通频值未超危险限——查为 Buf Out 接示波看 AC 波形有轻微 50Hz 调制，重做 Proximitor 延伸电缆终端屏蔽单端接地后消失，同时借机验证了 Keyphasor 通道 1x/2x 脉冲沿正常。这事顺带说明 的缓冲 BNC 有多实用——不单是保护，更是现场振动诊断入口。但模块本身 MTBF 虽标 >100kh 现场曾遇老卡电解微调基准漂（10 年以上），建议大修期做插拔清洁金手指。
是 machinery protection 系统的”耳朵”，把探头微弱动态信号高分辨率数字化送 CM202 做倍频/相位/轨迹分析并触发 SIL 级跳闸——它坏的表现通常是：通道值冻结、Buf Out 无声、CM202 报 ” Comm Fail” 或 “Module Self Test Fail”，严重时会致轴振/轴位移保护降级（仍可依差压/温度类 SIF 但缺机械量）。IMI 对 部分早期 批次转 Legacy/Mature，新件交期曾拉至 12～20 周——从 ABC 分类看属 A 类关键机械保护备件（汽机/压缩机主保护通常每机架 1～2 块 ）建议按运行 机架内 槽位数÷2 取整+1 设冷备件（最少 1 块含 Keyphasor Option），提前备份 CM202 Configuration (.vxc)。
替换与升级建议
✅ 直接替换
- (200-510-076-114 + 200-510-111-034) → 同代 新批次（含 Keyphasor Option 或单独插 111-034 子板）。物理插槽、背板定义、 配置兼容——换完 自动读 Module ID，确认 Channels Enable 状态与原一致即可（建议 Download All 一次固化）。
- 若现网 未带 Keyphasor Option 但新卡带（或单独补焊 111-034 子板）可向上兼容，需在 Configurator 使能 KP 通道。
⚠️ 软件兼容（需改配置）
- 老 VM500 (MPC2/MPC3) → ：物理不混插（VM500 vs 机架背板不同）。若整体系统从 VM500 升 需重新组态 项目映射新 通道号——属系统级改造非简单换卡。
❌ 硬件不兼容
- 试图用本特利 3500/42M 或 EPRO MMS6120 替 — 安装形式、背板总线、标定系数、Keyphasor 处理完全不同 不可互替。 保护系统必须配原厂 /IOC 系列。
- 不带 Proximitor 供电 — 3300 探头需外置 Proximitor 3300 或 API 678 供电单元，买模块时确认现网供电方式已齐备。
